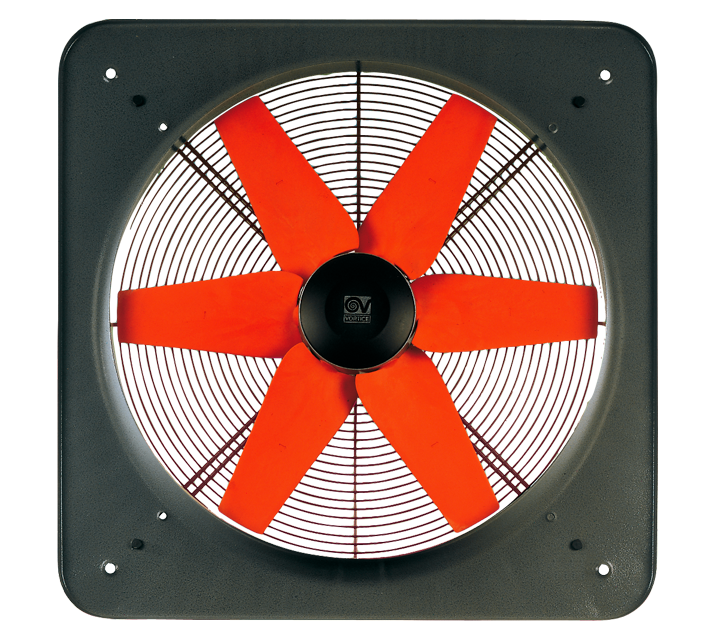

Descrizione

• Diametro nominale 250 mm
• Pannello per il fissaggio a parete stampato in lamiera d’acciaio fosfatata, verniciato a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo agli agenti atmosferici.
• Boccaglio facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria.
• Griglia di protezione (conforme alla norma UNI ISO 13857) integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La facilità di rimozione semplifica la manutenzione e pulizia del ventilatore.
• Motore AC asincrono monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere con doppio schermo di tenuta, con classe di isolamento elettrico F.
• Portata massima 1.000 m3/h.
• Girante a 6 pale a profilo alare calettate su un mozzo in alluminio pressofuso, dinamicamente bilanciata (UNI ISO 1940,– Classe di equilibratura 6.3), ottimizzata per massimizzare le prestazioni ed i livelli sonori, stampata in polipropilene caricato per conseguire elevati livelli di stabilità dimensionale e resistenza agli agenti atmosferici.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
  • EAC EAC

Scheda Tecnica

  • Corrente Assorbita a 220 V (A)
    0,31
  • Corrente Assorbita a 240 V (A)
    0,39
  • Corrente assorbita max (A)
    0,39
  • Diametro Nominale Condotto (mm)
    250
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    44
  • Isolamento
    I° classe
  • Numero Poli
    4
  • Peso (Kg)
    3
  • Potenza Assorbita a 220 V (W)
    55
  • Potenza Assorbita a 240 V (W)
    65
  • Potenza assorbita max (W)
    65
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Temperatura aria aspirata max (°C)
    60
  • Tensione (V)
    220-240

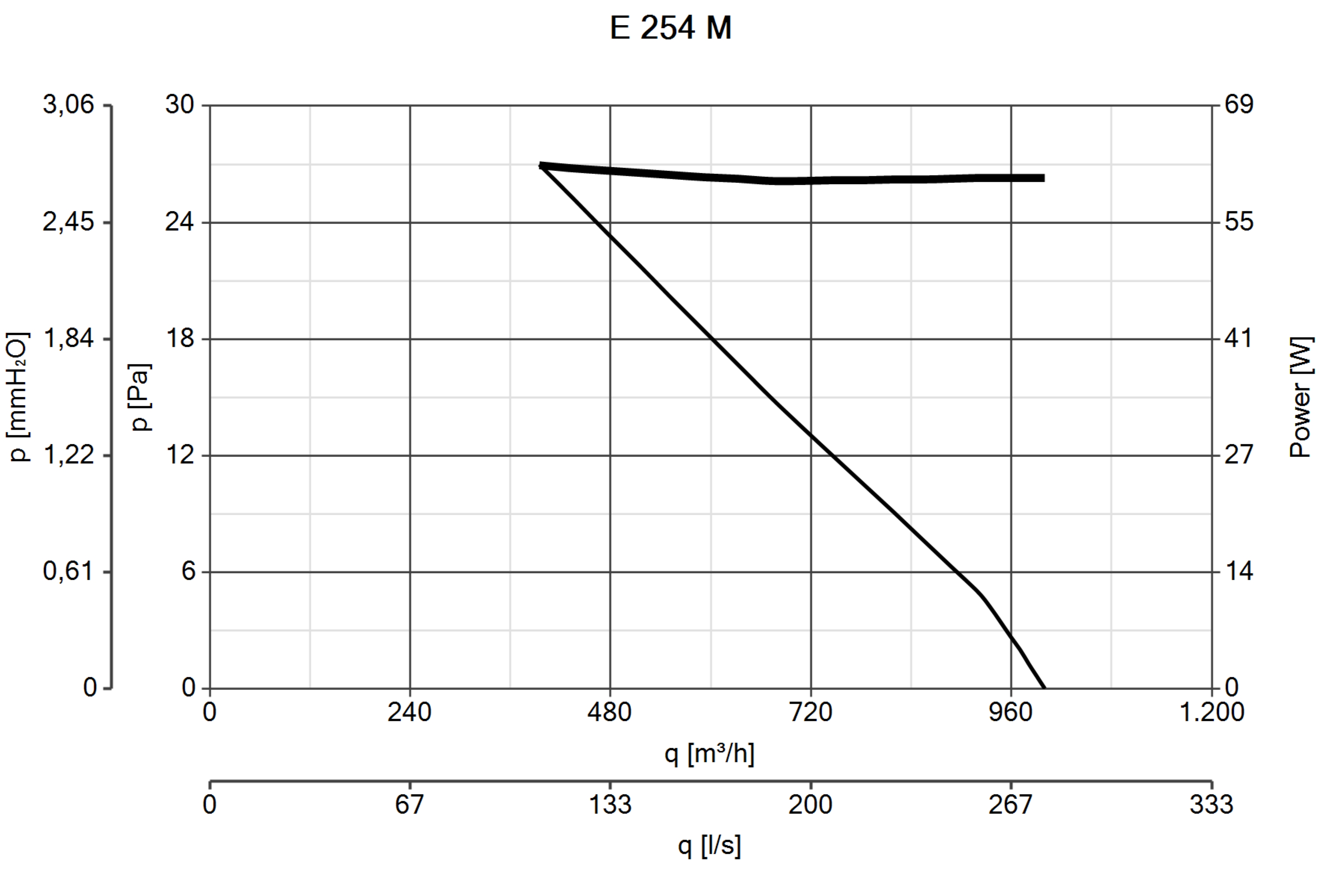

  • Portata max (l/s)
    277,8
  • Portata max (m³/h)
    1000
  • Pressione max (mmH2O)
    6,7
  • Pressione max (Pa)
    66
  • Pressione Sonora Lp [dB (A)] 3m
    50,5
  • RPM
    1400
  • Diametro Ø (mm)
    250
  • Dimensione A (mm)
    320
  • Dimensione B (mm)
    280
  • Dimensione C (mm)
    201
  • Dimensione D (mm)
    Ø 256
  • Dimensione D3 (mm)
    Ø 250
  • Dimensione E (mm)
    68
  • Dimensione F (mm)
    8
  • Dimensione G (mm)
    10
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

IRM 30
IRM 30
Regolatore di velocità ad autotrasformatore ad alimentazione monofase (220 - 240 V / 50 Hz) destinato al controllo di uno o più motori AC monofase fino al raggiungimento del carico massimo (le protezioni di tutti i motori devono essere collegate in serie). Colore grigio chiaro. Carico massimo ammissibile: 3 A. Involucro per installazione a parete caratterizzato da protezione IP56. 3 velocità alternativamente impostabili mediante selettore rotativo.
IREM 3                       CD 99250080
IREM 3 CD 99250080
Regolatore elettronico di velocità ad alimentazione monofase (220 - 240 V / 50 Hz) destinato al controllo di motori AC monofase. Colore grigio chiaro. Carico massimo ammissibile: 3 A. Involucro per installazione a parete caratterizzato da protezione IP54. Potenziometro integrato.
IREM 5                       CD 99250081
IREM 5 CD 99250081
Regolatore elettronico di velocità ad alimentazione monofase (220 - 240 V / 50 Hz) destinato al controllo di motori AC monofase. Colore grigio chiaro. Carico massimo ammissibile: 5 A. Involucro per installazione a parete caratterizzato da protezione IP54. Potenziometro integrato.
IREM 9                       CD 99250082
IREM 9 CD 99250082
Regolatore elettronico di velocità ad alimentazione monofase (220 - 240 V / 50 Hz) destinato al controllo di uno o più motori AC monofase fino al raggiungimento del carico massimo. Colore grigio chiaro. Carico massimo ammissibile: 9 A. Involucro per installazione a parete caratterizzato da protezione IP54. Potenziometro integrato.
DPU 250 (DISTANZIATORE)
DPU 250 (DISTANZIATORE)
Distanziatore per installazione a pannello
PGR 250 (PERSIANA GRAVITA')
PGR 250 (PERSIANA GRAVITA')
Persiana a gravità per condotti di ventilazione di diam. 160 e 200 mm.
TRA 250 (TELAIO CON RETE ANTINF.)
TRA 250 (TELAIO CON RETE ANTINF.)
Griglia con rete antinfortunistica per condotti di diametro 160 e 200 mm.
IREM INVERTER 4 M
IREM INVERTER 4 M
Regolatore di velocità a variazione di frequenza (Inverter) ad alimentazione monofase destinato al controllo di uno o più motori AC monofase anche non specificamente progettati per la regolazione in variazione di frequenza. Carico massimo ammissibile: 4 A. Involucro per installazione a parete caratterizzato da protezione IP54. Lunghezza massima dei cavi potenza al ventilatore asservito non limitata, anche nel caso di utilizzo di cavi non schermati. Lunghezza massima del cavo di segnale pari a 30 m nel caso di conduttori schermati (20 m utilizzando cavi non schermati); per lunghezze superiori ricorrere ad amplificatori di segnale. Input analogico per la selezione della velocità (segnale 0-10 V; 0-20 mA o PWM). Input digitale (24 V) per la connessione di dispositivi esterni, quali potenziometri di regolazione. Protezione motore integrata; possibilità di connessione a termostati “TB” o termistori “TP”; nel caso di regolazione contemporanea di più ventilatori, termostati o termistori devono essere collegati in serie. Frequenza di switching pari a 16 kHz (a garanzia di funzionamenti regolari e silenziosi del motore asservito). Filtro EMC e Filtro Sinusoidale onnipolare (fase-fase e fase-terra) integrati. Umidità Relativa (UR) massima dell’ambiente di destinazione: fino a 85%, in assenza di condensazione. Altitudine massima: 4.000 m (oltre i 1.000 m la corrente nominale va ridotta del 5% ogni 1.000 m).
