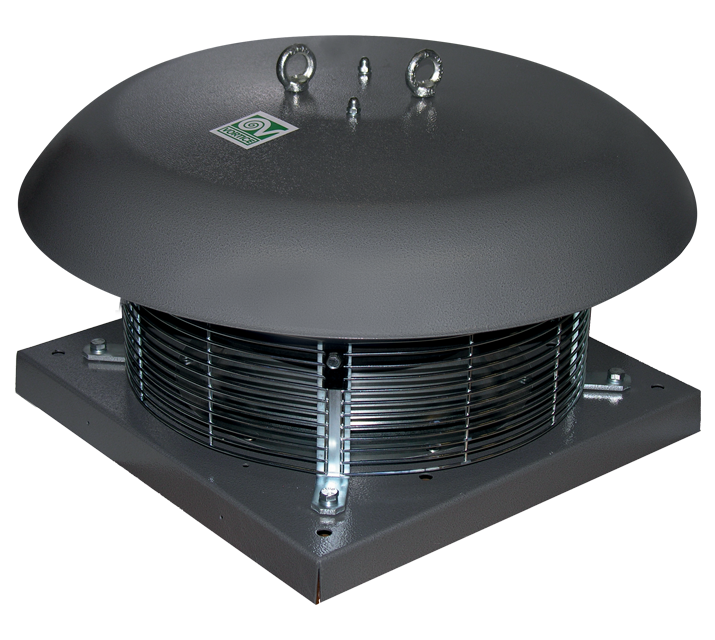

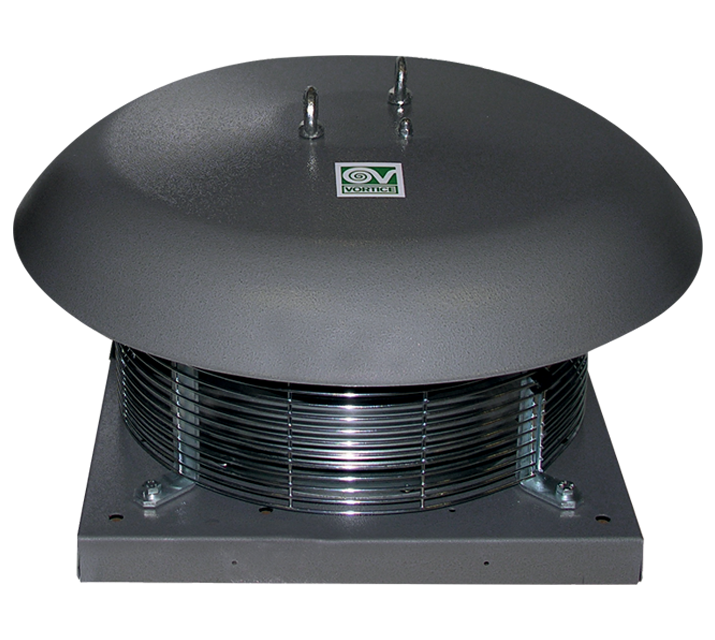

Descrizione

• Coprimotore realizzato in lamiera di acciaio decapata e fosfatata, verniciata con polvere poliestere con cottura in forno, colore grigio martellato.
• Base decapata e fosfatata, verniciata con polvere poliestere con cottura in forno di colore grigio martellato, con boccaglio di aspirazione in lamiera d’acciaio zincata.
• Motore AC monofase del tipo a rotore esterno con albero montato su supporti con cuscinetti a sfere, dotato di termo protettore, con classe di isolamento F, abbinato ad una girante centrifuga a pale rovesce autopulenti.
• Scatola cablaggio con pressa-cavo in termoplastico per la connessione elettrica.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.

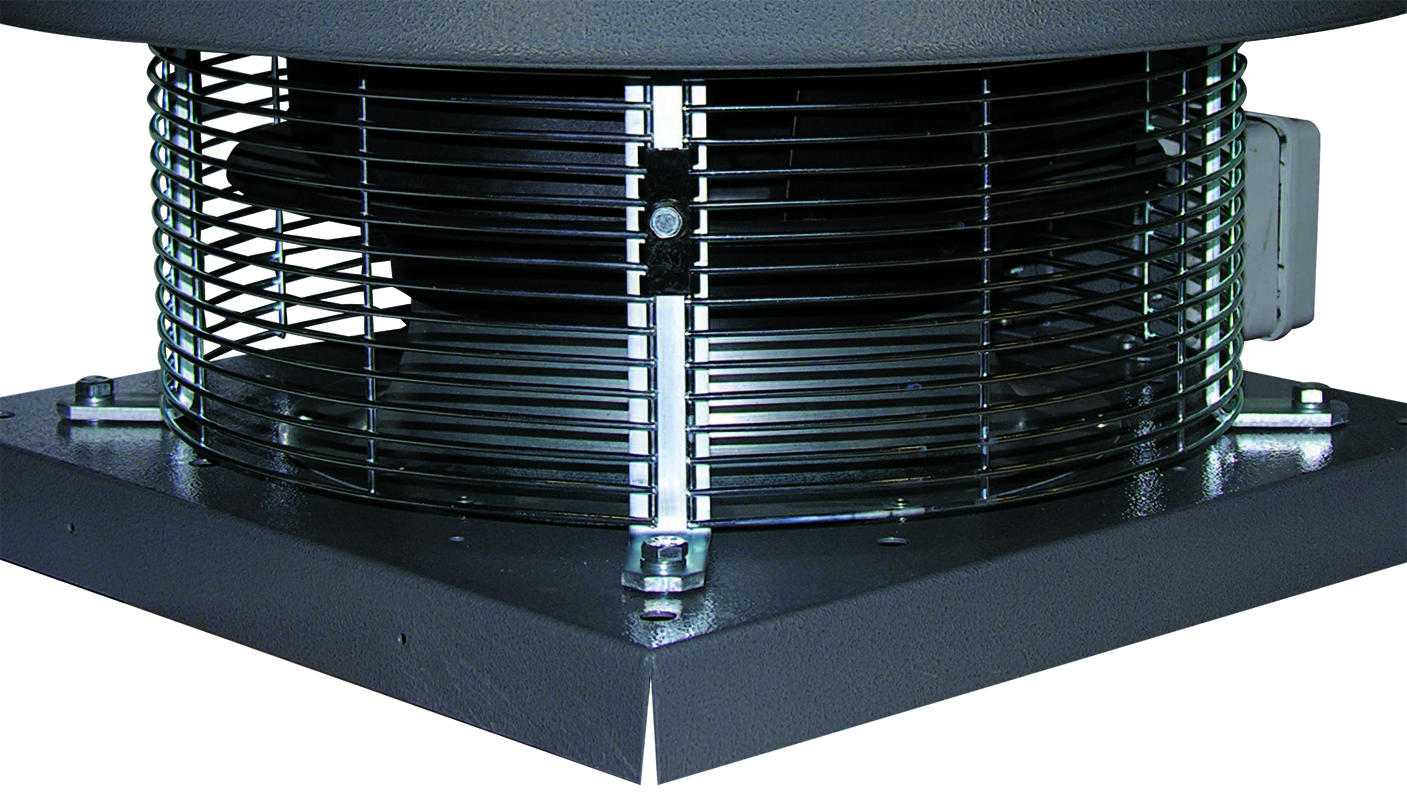

• Griglie antinfortunistica e anti-volatile, realizzate in anelli di acciaio elettrosaldato, verniciate con vernice epossidica colore nero.
• Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
• La continuità di messa a terra è garantita tramite appositi punti di contatto.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    4,5
  • Diametro Nominale Condotto (mm)
    500
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    24
  • Grado protezione motore IP
    54
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    8
  • Peso (Kg)
    81
  • Potenza assorbita max (W)
    2970
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    400

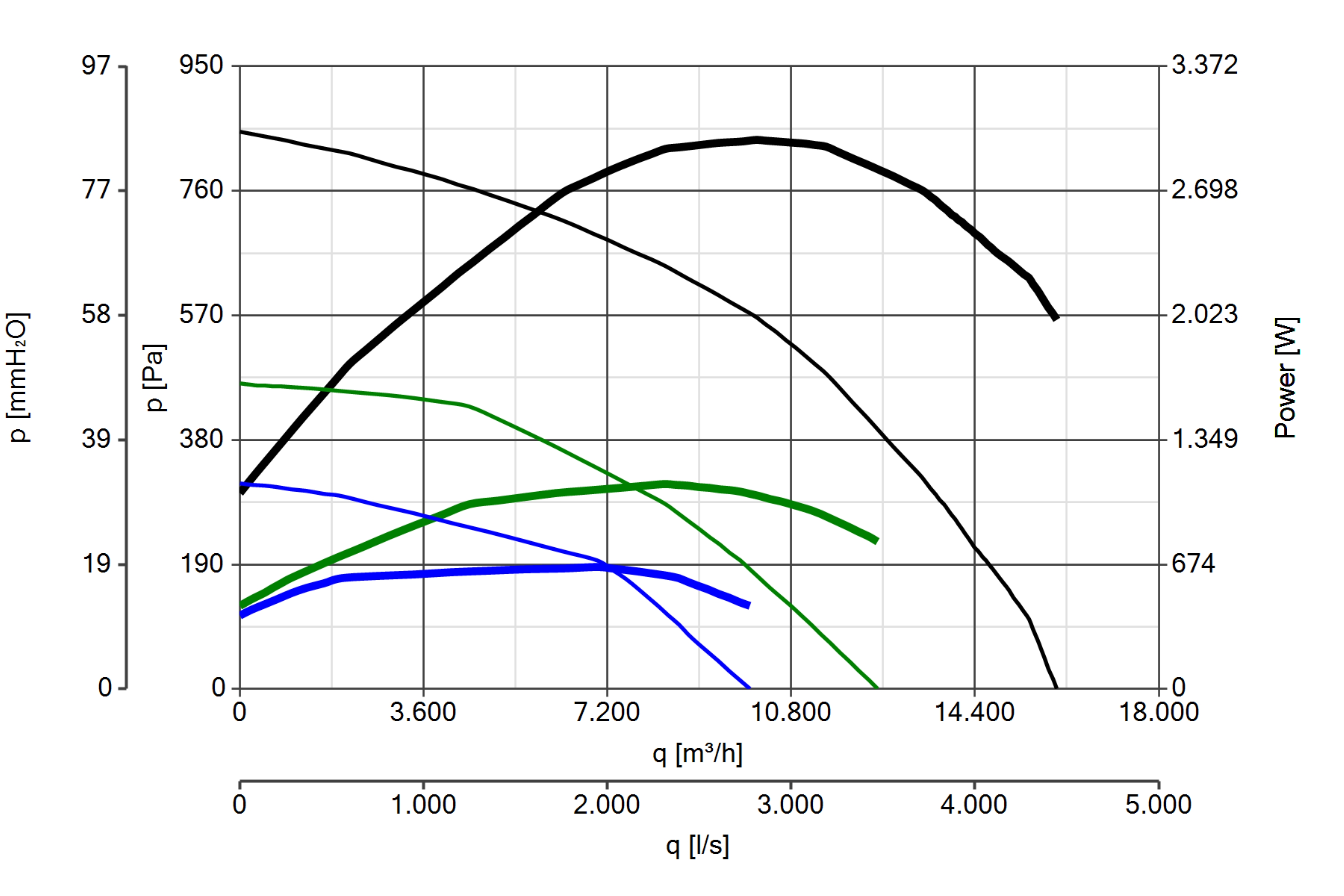

  • Portata max (l/s)
    4444
  • Portata max (m³/h)
    16000
  • Potenza sonora Lw [dB(A)]
    85,0
  • Pressione max (mmH2O)
    87,0
  • Pressione max (Pa)
    853
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m
    64,2
  • RPM
    1230
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Portata nominale [m3/s]
    3,19056
  • Potenza elettrica assorbita effettiva [KW]
    2,936
  • Potenza elettrica assorbita effettiva [KW]
    2,936
  • Portata nominale [m3/s]
    3,19056
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • SFPint [W/m3/s]
    NA
  • SFPint [W/m3/s]
    NA
  • Velocità frontale alla portata nominale [m/s]
    24,40373
  • Velocità frontale alla portata nominale [m/s]
    24,40373
  • Pressione esterna nominale (?ps, ext) [Pa]
    481
  • Pressione esterna nominale (?ps, ext) [Pa]
    481
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    20
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    20
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    54,4
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    54,4
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    85
  • Potenza sonora LWA sulla cassa [dB(A)]
    85
  • Dimensione A (mm)
    945
  • Dimensione B (mm)
    900
  • Dimensione C (mm)
    750
  • Dimensione D (mm)
    11
  • Dimensione E (mm)
    501
  • Dimensione F (mm)
    552
  • Dimensione G (mm)
    496
  • Dimensione H (mm)
    37
