Codice 15162

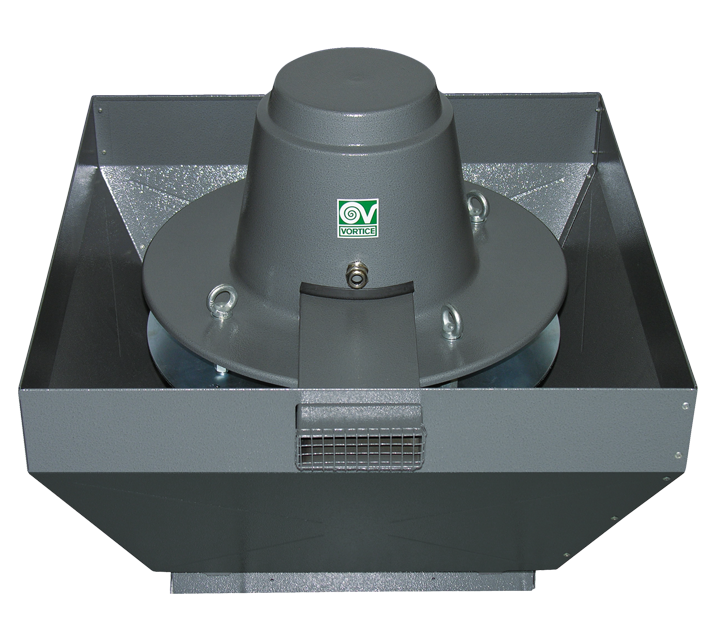

TORRETTA TRM 15 ED-V 4P

Aspiratori centrifughi da tetto per estrazione fumi caldi a scarico verticale

Descrizione

• Ventilatore centrifugo da tetto adatto per l’aspirazione di fumi caldi fino a 400°C per 120 minuti.
• Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Piastra porta motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
• Piastra superiore per supporto copri-motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
• Camera di raffreddamento per aria fredda aspirata dall’esterno, realizzata in lamiera di acciaio verniciata con polvere poliestere con cottura in forno, colore grigio martellato.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
• Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
• Girante centrifuga con pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) in lamiera d’acciaio elettrozincata.
• Motore AC monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere, grandezza standard UNEL MEC B5, auto ventilato. Classe di isolamento motore H, con ventola di raffreddamento e pressacavo per connessione in metallo.
• Portata massima 1400 m3/h.
• Equipaggiato con un condensatore di avviamento che deve essere montato lontano dal ventilatore in modo che non possa essere danneggiato dal calore.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Cavo per garantire la continuità di messa a terra.
• Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    0,57
  • Diametro Nominale Condotto (mm)
    250
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    1
  • Numero Poli
    4
  • Peso (Kg)
    33
  • Potenza assorbita max (W)
    130
  • Temp. ambiente max funzionamento continuativo (°C)
    90
  • Temperatura ambiente min funzionamento continuativo (°C)
    -30
  • Tensione (V)
    230

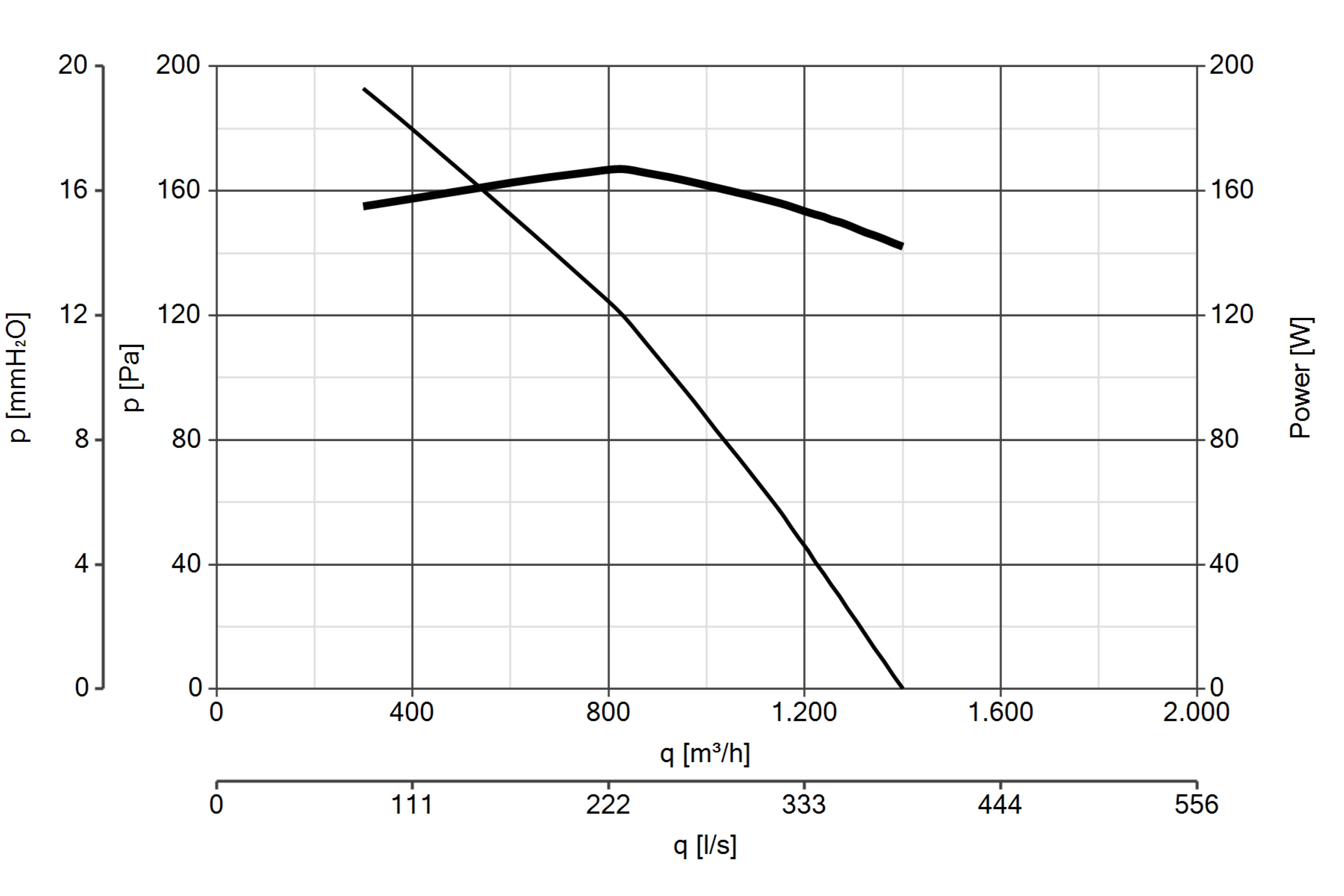

  • Portata max (l/s)
    389
  • Portata max (m³/h)
    1400
  • Pressione max (mmH2O)
    24,0
  • Pressione max (Pa)
    235
  • Pressione Sonora Lp [dB (A)] 3m
    58,5
  • RPM
    1400
  • Dimensione A (mm)
    652
  • Dimensione B (mm)
    410
  • Dimensione C (mm)
    357
  • Dimensione D (mm)
    440
  • Dimensione E (mm)
    328
  • Dimensione F (mm)
    38
  • Dimensione G (mm)
    26,5
  • Dimensione H (mm)
    538
  • Dimensione L (mm)
    206
  • Dimensione M (mm)
    211
  • Dimensione N (mm)
    319
  • Dimensione Q (mm)
    11
  • Dimensione R (mm)
    40
