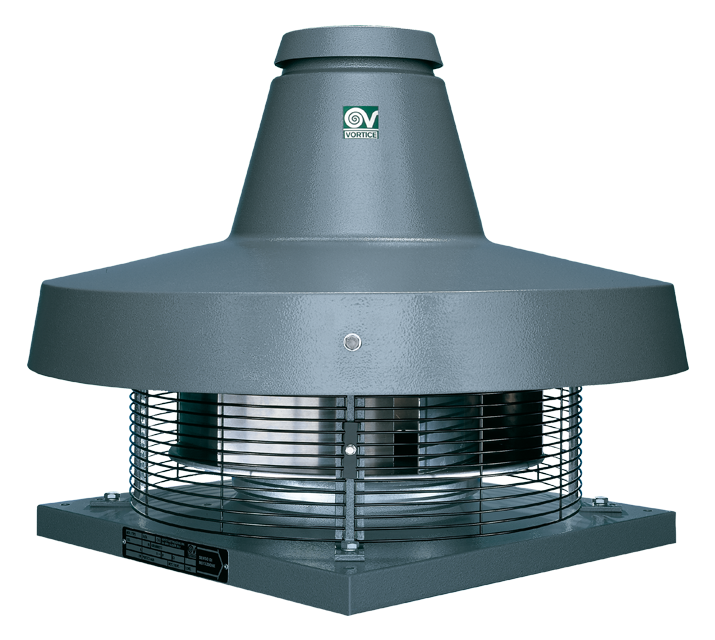

Descrizione

• Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.

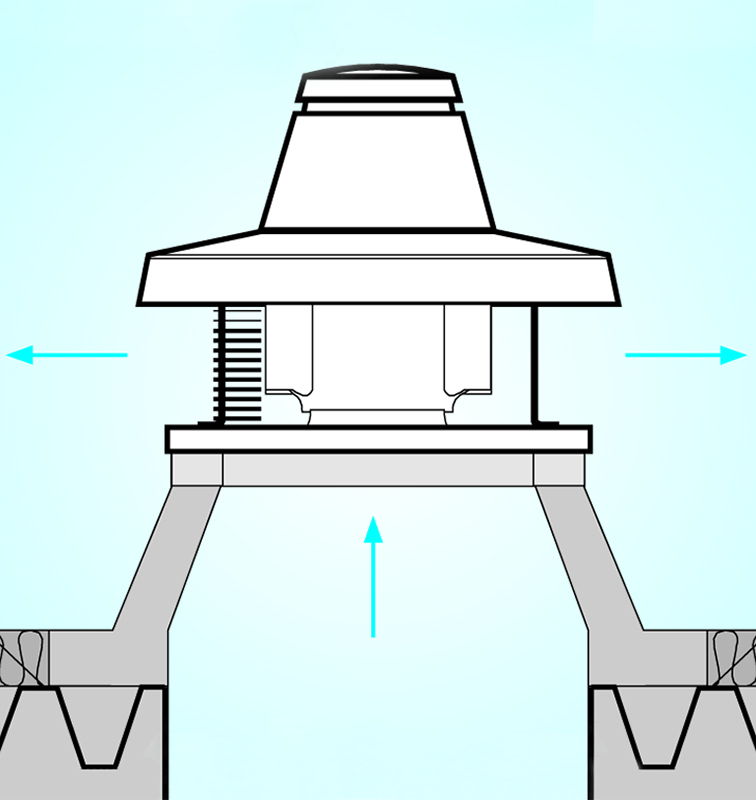

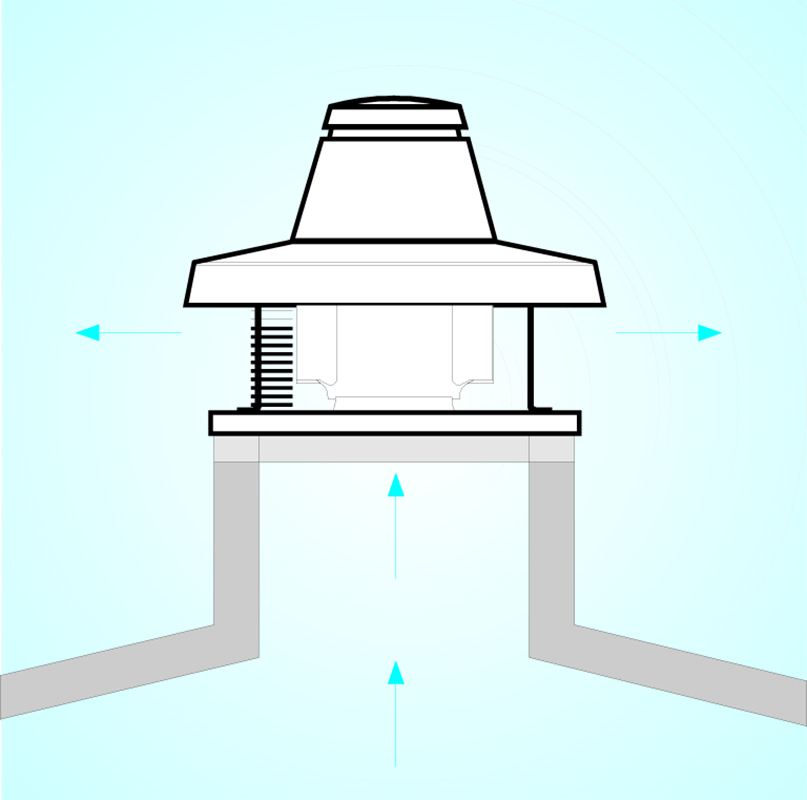

• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.

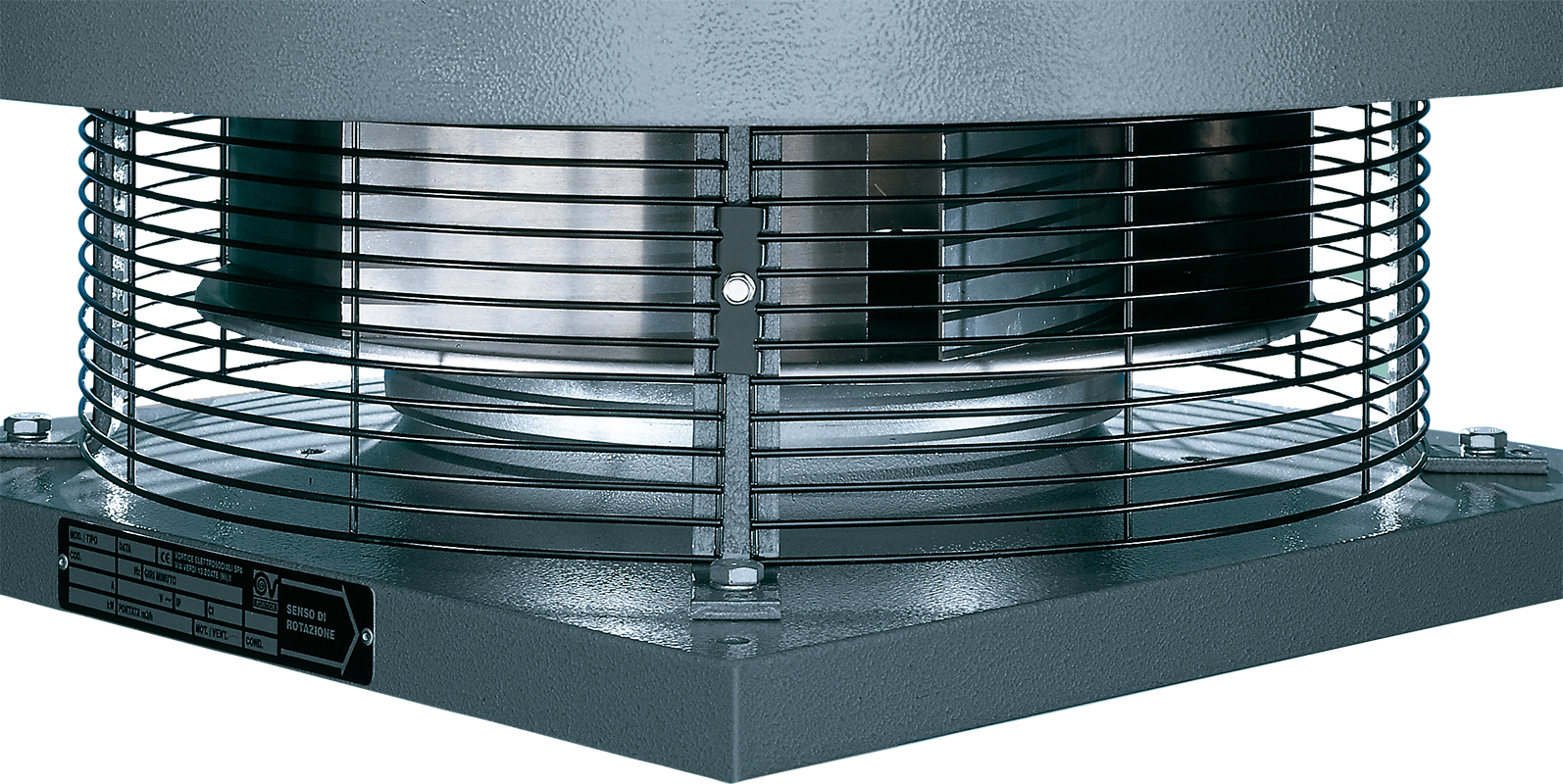

• Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciato con vernice epossidica nera.
• Girante centrifuga a pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) in alluminio con mozzo scanalato in alluminio.
• Motore AC monofase classe di isolamento F, ad 1 velocità, con albero montato su supporti con cuscinetti a sfere a doppio schermo di protezione.
• Portata massima: 1400 m3/h
• Motore e ventilatore sono studiati per un funzionamento in ambienti con temperature superiori ai 65°C.
• Ventola di raffreddamento per una migliore dissipazione del calore
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Cavo per garantire la continuità di messa a terra.
• Cavo di sicurezza in acciaio per ancorare la macchina dopo l’installazione.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    0,30
  • Diametro Nominale Condotto (mm)
    200
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    4
  • Peso (Kg)
    15
  • Potenza assorbita max (W)
    150
  • Temp. ambiente max funzionamento continuativo (°C)
    90
  • Tensione (V)
    400

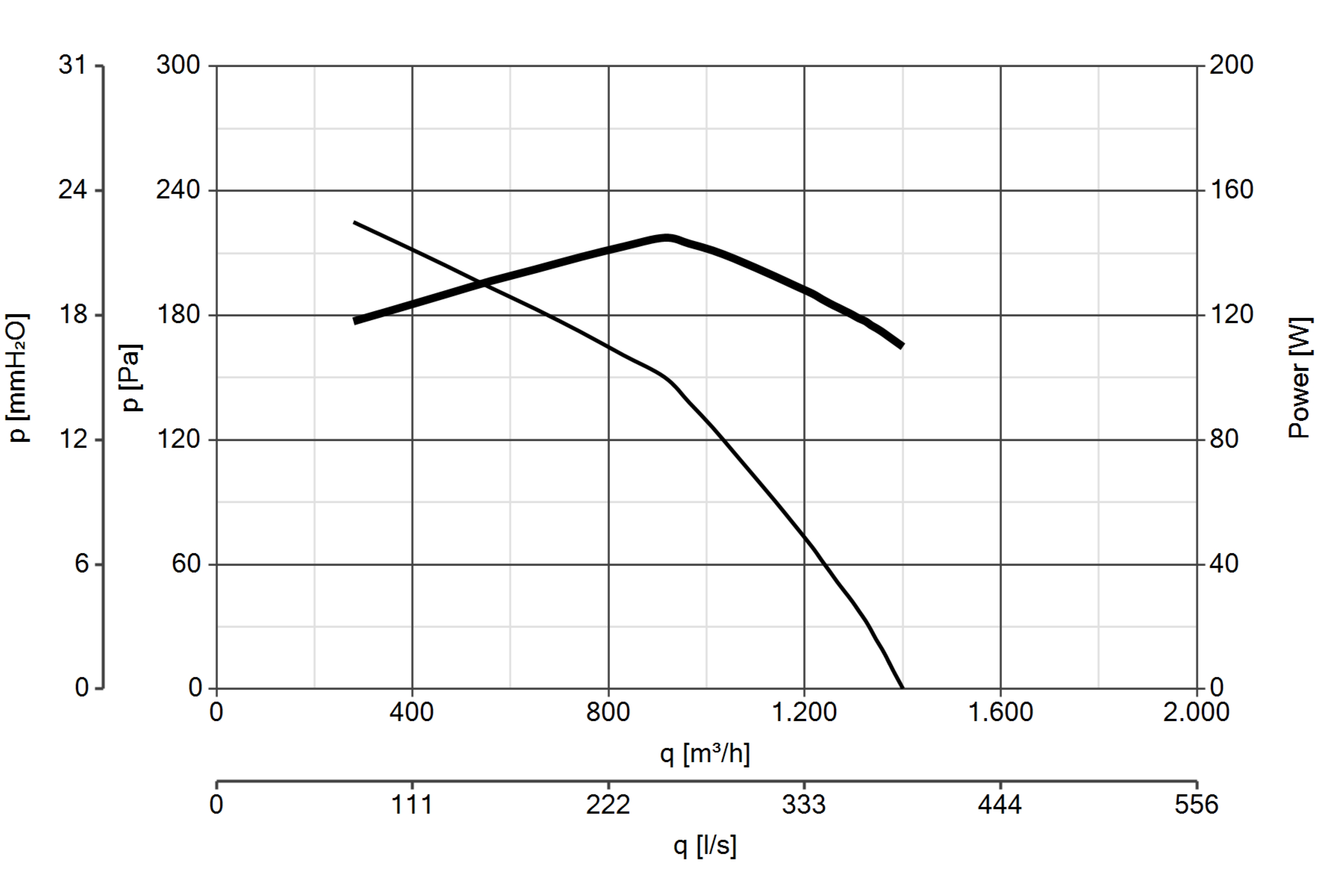

  • Portata max (l/s)
    389
  • Portata max (m³/h)
    1400
  • Pressione max (mmH2O)
    26
  • Pressione max (Pa)
    255
  • Pressione Sonora Lp [dB (A)] 3m
    58,5
  • RPM
    1400
  • Dimensione A (mm)
    600
  • Dimensione B (mm)
    410
  • Dimensione C (mm)
    357
  • Dimensione D (mm)
    310
  • Dimensione E (mm)
    108
  • Dimensione F (mm)
    38
  • Dimensione G (mm)
    26,5
  • Dimensione H (mm)
    456
  • Dimensione L (mm)
    Ø 182
  • Dimensione M (mm)
    Ø 199
  • Dimensione N (mm)
    Ø 315
