Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale: 100 mm
• Motore a 2 velocità termicamente protetto, con albero montato su supporti a bronzine autolubrificanti con accoppiata girante centrifuga
• Portate minima 86 m3/h
• Portata massima 140 m3/h
• Griglia di protezione sulla bocca di aspirazione
• Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    0,16
  • Corrente max assorbita alla min vel. (A)
    0,12
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X2
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    1,27
  • Potenza assorbita max (W)
    35
  • Potenza max assorbita alla min vel. (W)
    29
  • Temp. ambiente max funzionamento continuativo (°C)
    40
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    38,9
  • Portata max alla max vel. (m³/h)
    140
  • Portata max alla min vel. (l/s)
    23,9
  • Portata max alla min vel. (m³/h)
    86

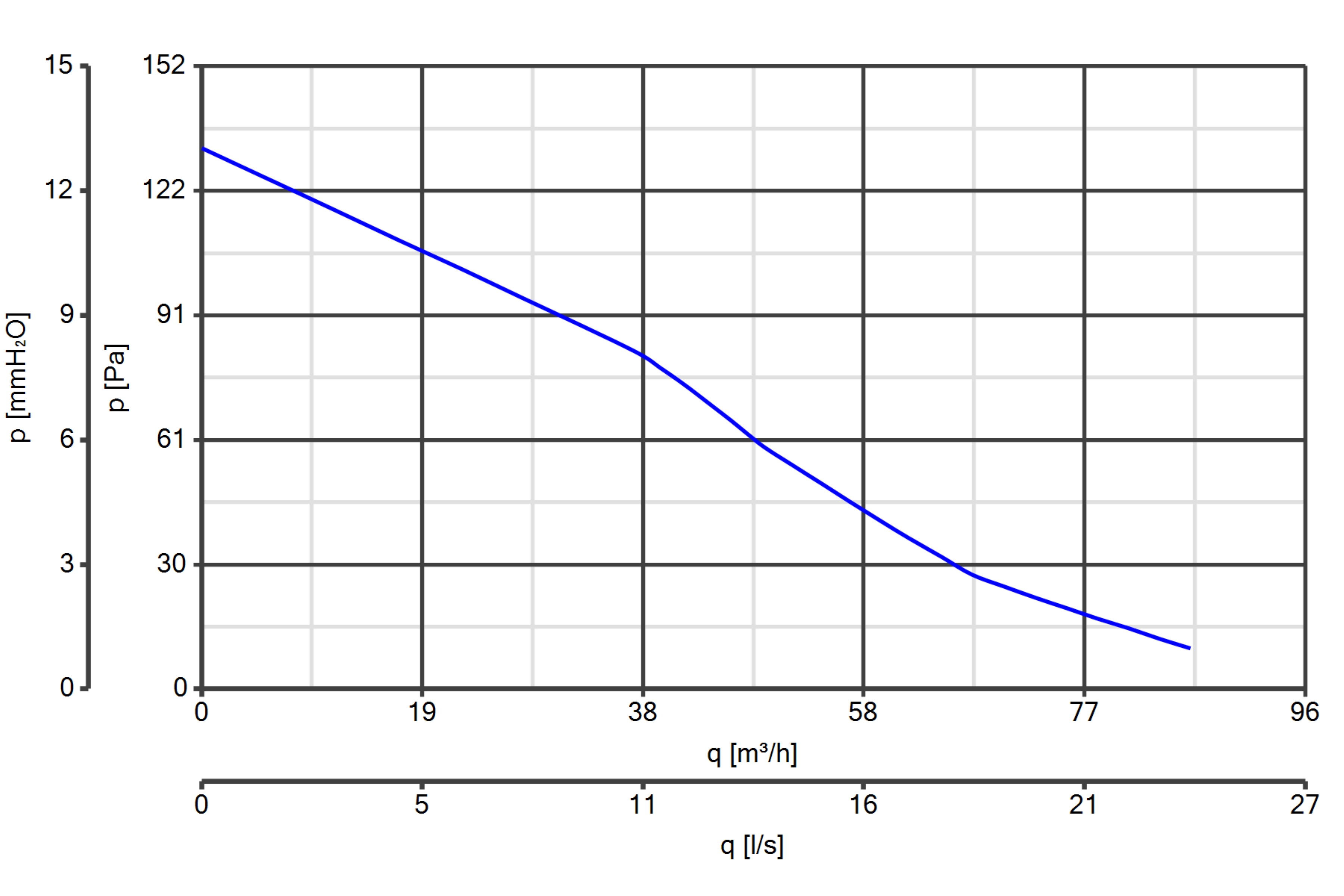

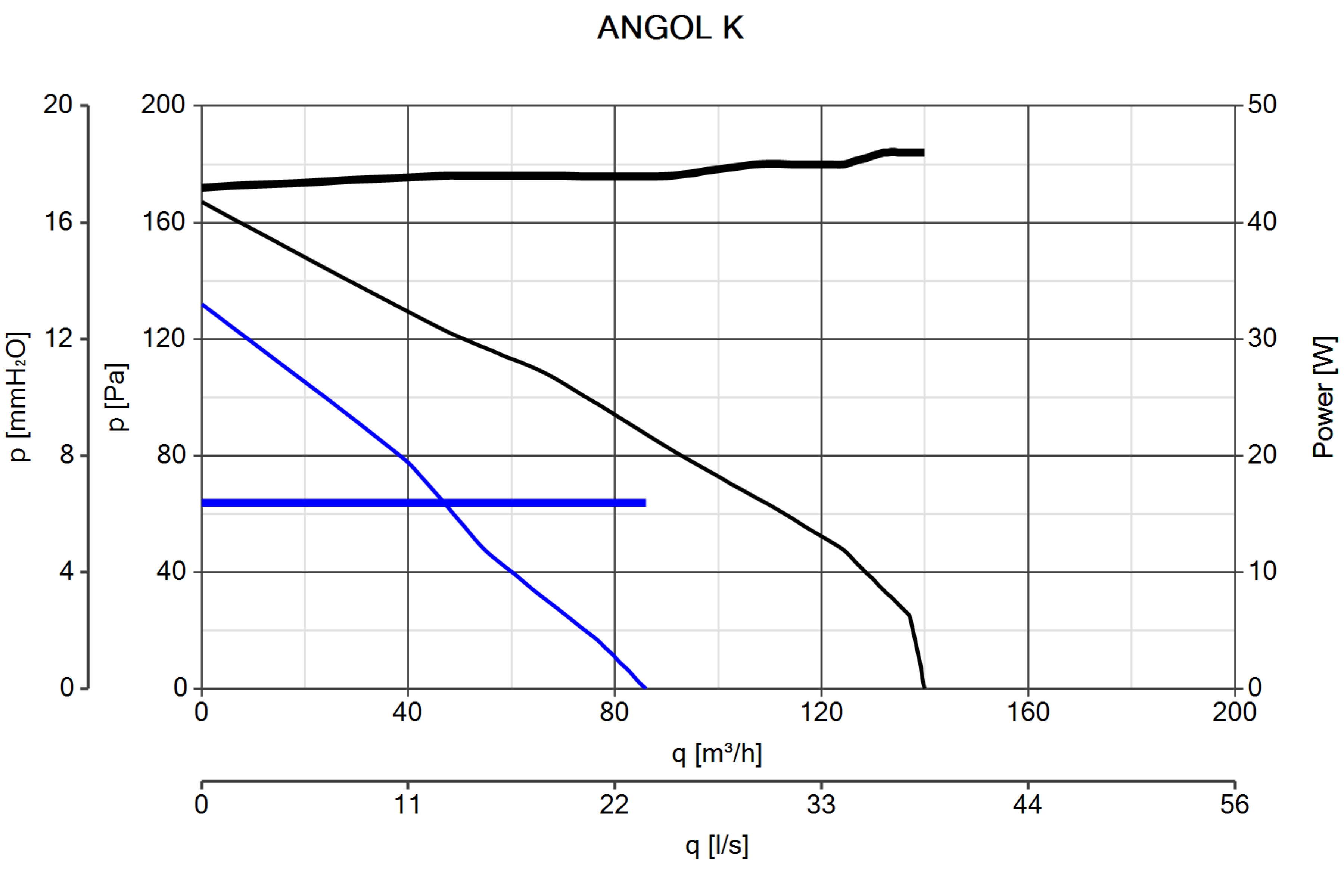

  • Pressione max alla max vel. (mmH2O)
    17
  • Pressione max alla max vel. (Pa)
    157
  • Pressione max alla min vel. (mmH2O)
    13,5
  • Pressione max alla min vel. (Pa)
    132
  • Pressione sonora Lp [dB (A)] 3m - max vel
    43
  • Pressione sonora Lp [dB (A)] 3m - min vel
    33
  • RPM max
    2180
  • RPM min
    1410
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -2,2
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -10,9
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    10,1
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    75
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    29,2
  • Livello di potenza sonora LWA [dB(A)]
    62
  • Portata di riferimento [m3/s]
    0,0146
  • Differenza di pressione di riferimento [Pa]
    82
  • SPI [W/(m3/h)]
    0,47619
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    597
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1715
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632

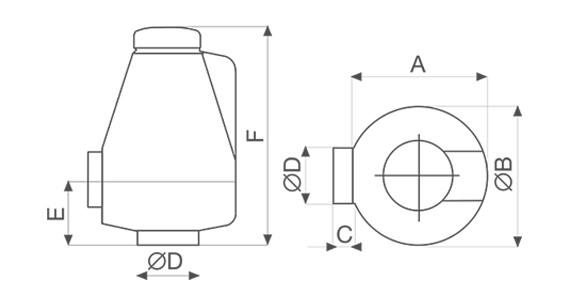

  • Dimensione A (mm)
    168
  • Dimensione B (mm)
    Ø 176
  • Dimensione C (mm)
    25
  • Dimensione D (mm)
    Ø 97
  • Dimensione E (mm)
    93
  • Dimensione F (mm)
    281
