Descrizione

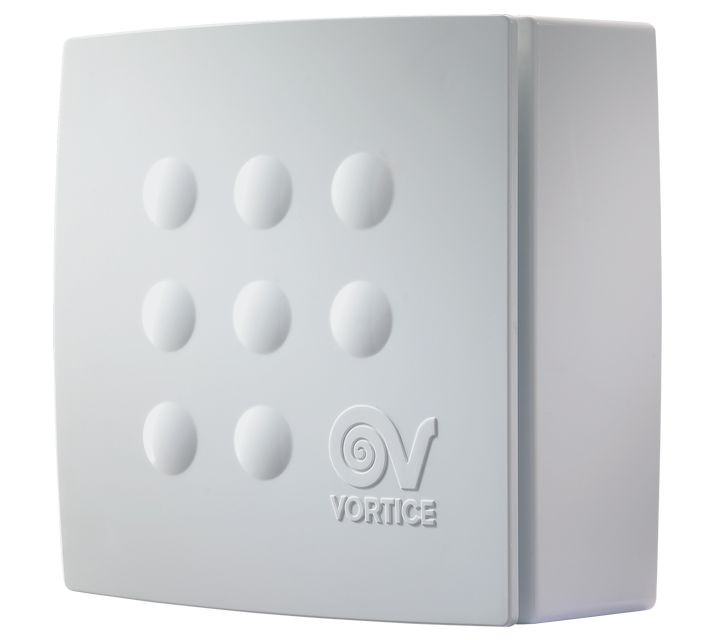

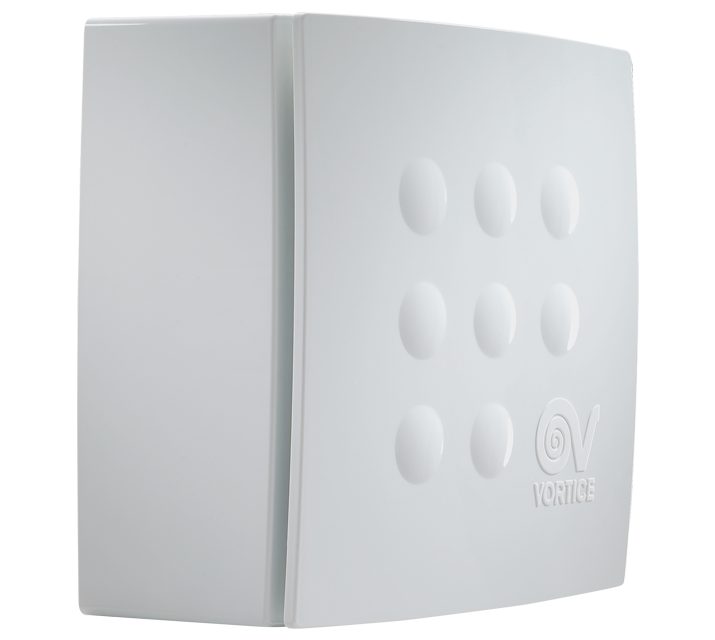

• Costruzione in resina plastica ABS bianca
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti.
• Diametro nominale 100 mm.
• Equipaggiato di timer elettronico per lo spegnimento automatico del prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
• Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • IMQ IMQ
  • IMQ Performance IMQ Performance
  • EAC EAC

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,18
  • Corrente max assorbita alla min vel. (A)
    0,14
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    2,5
  • Potenza max assorbita alla max vel. (W)
    29
  • Potenza max assorbita alla min vel. (W)
    25
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Emissione sonora in campo libero [dB(A)] 3m
    36,7

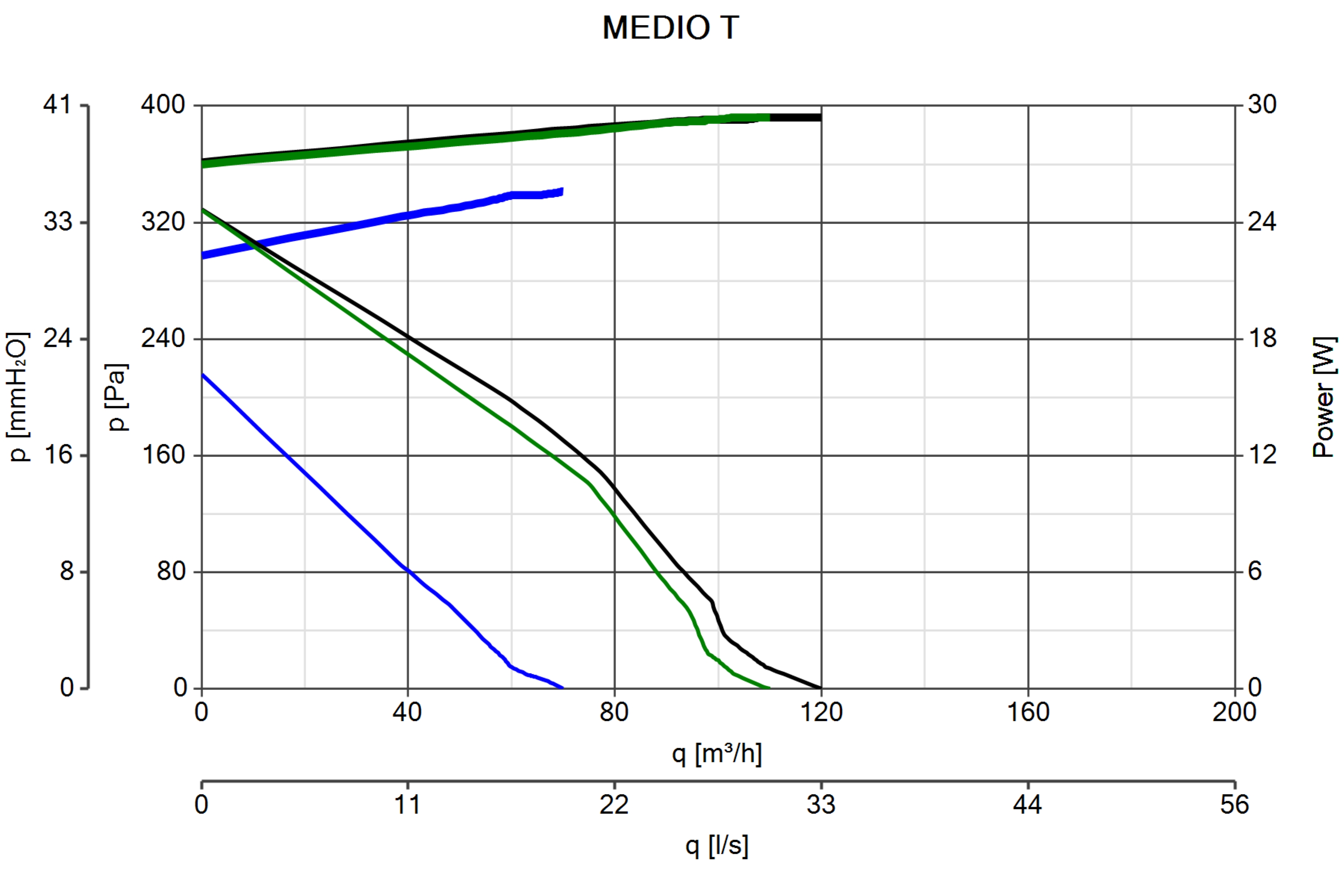

  • Portata max alla max vel. (l/s)
    33
  • Portata max alla max vel. (m³/h)
    120
  • Portata max alla min vel. (l/s)
    19
  • Portata max alla min vel. (m³/h)
    70
  • Pressione max alla max vel. (mmH2O)
    34
  • Pressione max alla max vel. (Pa)
    329
  • Pressione max alla min vel. (mmH2O)
    22
  • Pressione max alla min vel. (Pa)
    216
  • Pressione sonora Lp [dB (A)] 3m - max vel
    43,4
  • Pressione sonora Lp [dB (A)] 3m - min vel
    36,7
  • RPM max
    1890
  • RPM min
    1150
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    velocità multiple: VM
  • Tipo Scambiatore di calore HRS
    assente
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    0
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -14
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    7
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    103
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    29,4
  • Livello di potenza sonora LWA [dB(A)]
    64
  • Portata di riferimento [m3/s]
    0,0286
  • Differenza di pressione di riferimento [Pa]
    141
  • SPI [W/(m3/h)]
    0,398
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    0,10
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    549
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    261
  • Dimensione B (mm)
    212
  • Dimensione C (mm)
    215
  • Dimensione D (mm)
    95
  • Dimensione E (mm)
    82
  • Dimensione F (mm)
    75
  • Dimensione G (mm)
    69
  • Dimensione H (mm)
    119
  • Dimensione I (mm)
    110
  • Dimensione L (mm)
    20
  • Dimensione T (mm)
    138
