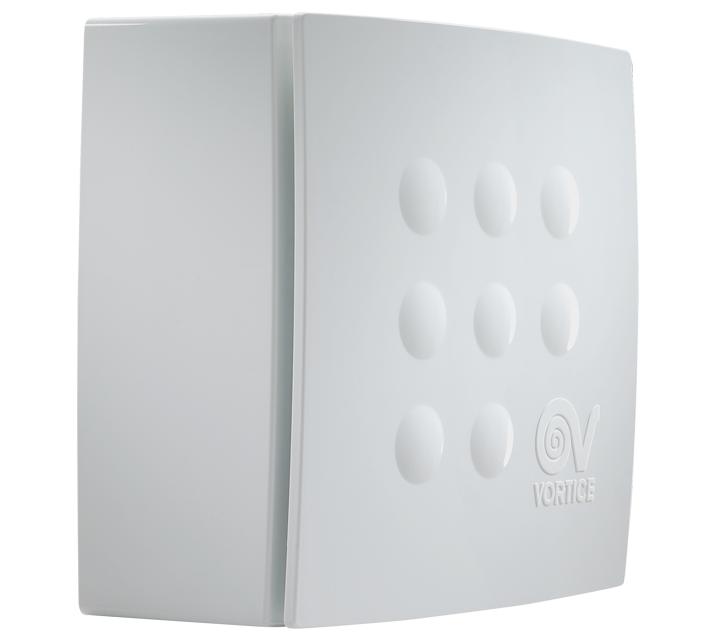

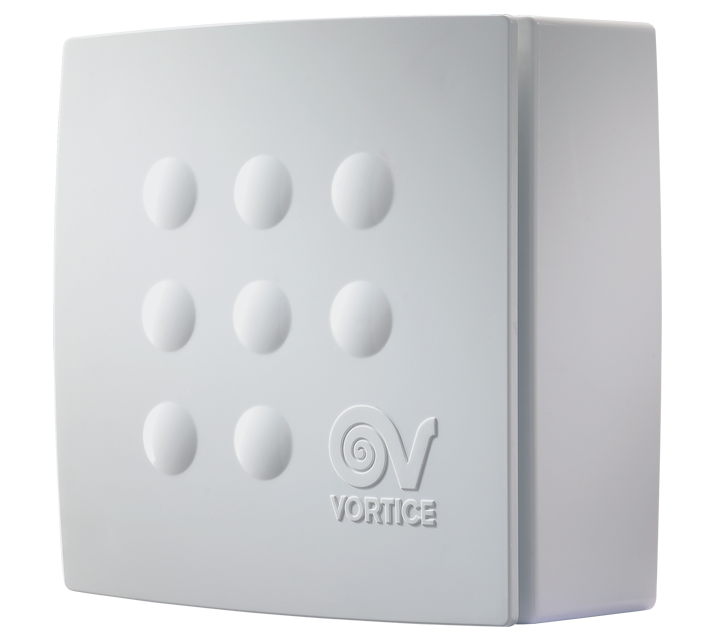

Descrizione

• Costruzione in resina plastica ABS bianca.
• Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-S (cod. 12871), costituito da:
• motore del tipo a induzione con condensatore di avviamento, dotato di termofusibile di protezione e di bronzine autolubrificanti,
• girante centrifuga a pale avanti.
• Diametro nominale 100 mm.
• Dispositivo di segnalazione filtro saturo.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,5
  • Corrente max assorbita alla min vel. (A)
    0,36
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    3,77
  • Potenza max assorbita alla max vel. (W)
    105
  • Potenza max assorbita alla min vel. (W)
    50
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Emissione sonora in campo libero [dB(A)] 3m
    41,9

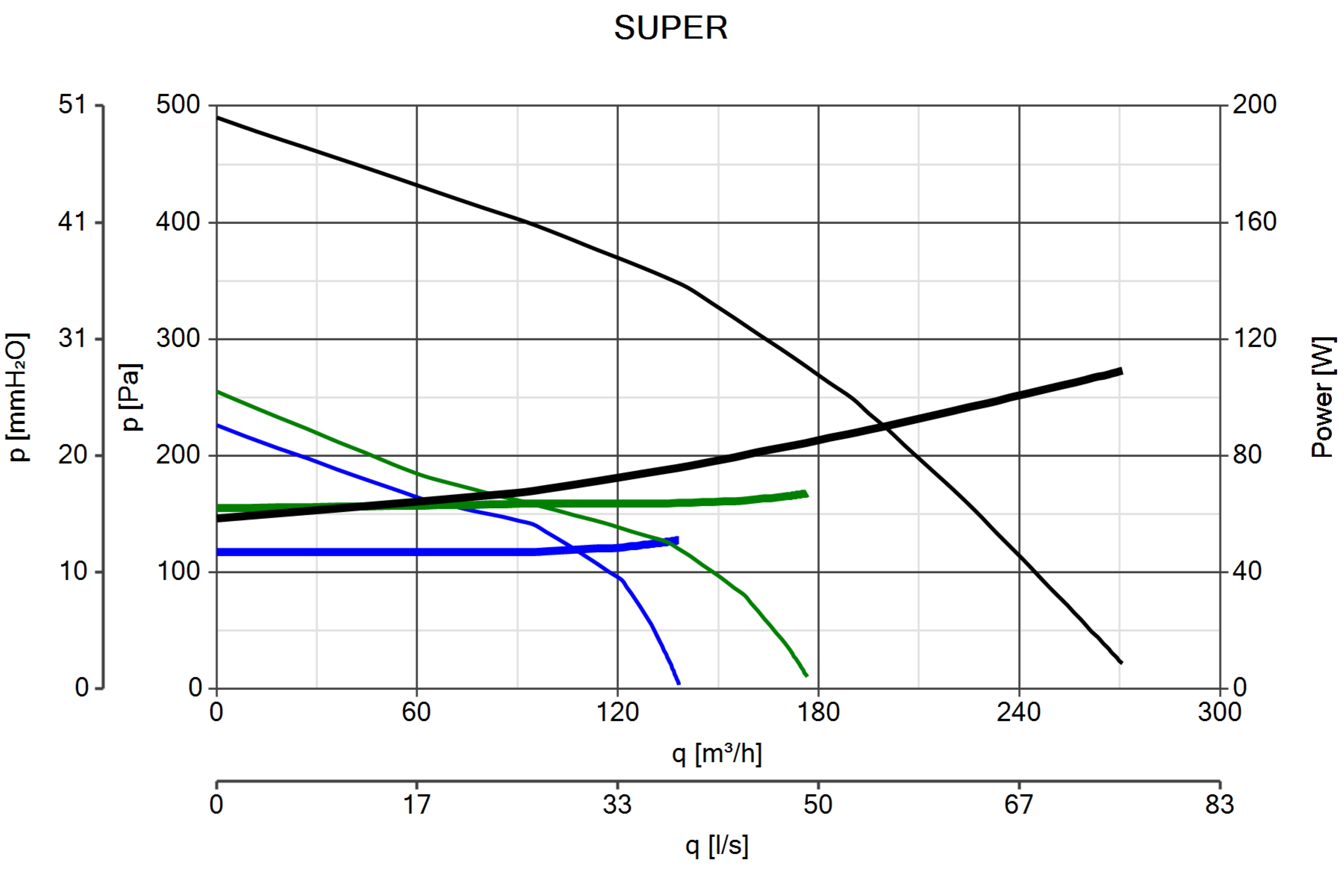

  • Portata max alla max vel. (l/s)
    77
  • Portata max alla max vel. (m³/h)
    280
  • Portata max alla min vel. (l/s)
    38
  • Portata max alla min vel. (m³/h)
    140
  • Pressione max alla max vel. (mmH2O)
    50
  • Pressione max alla max vel. (Pa)
    490
  • Pressione max alla min vel. (mmH2O)
    23
  • Pressione max alla min vel. (Pa)
    226
  • Pressione sonora Lp [dB (A)] 3m - max vel
    48,6
  • Pressione sonora Lp [dB (A)] 3m - min vel
    41,9
  • RPM max
    2200
  • RPM min
    1400
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,05556
  • Potenza elettrica assorbita effettiva [KW]
    0,090
  • Velocità frontale alla portata nominale [m/s]
    7,528
  • Pressione esterna nominale (?ps, ext) [Pa]
    200
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    245
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    27,5
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    69
  • Dimensione A (mm)
    290
  • Dimensione B (mm)
    290
  • Dimensione C (mm)
    144
  • Dimensione D (mm)
    ø 97
  • Dimensione E (mm)
    31
  • Dimensione F (mm)
    58
  • Dimensione G (mm)
    64
  • Dimensione H (mm)
    236
  • Dimensione I (mm)
    239
  • Dimensione L (mm)
    118
  • Dimensione M (mm)
    26
  • Dimensione N (mm)
    125
  • Dimensione O (mm)
    6,5
