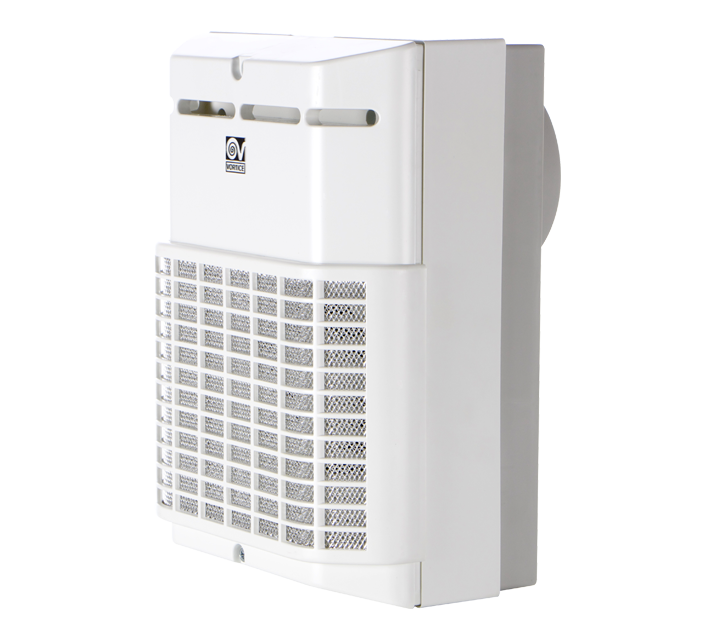

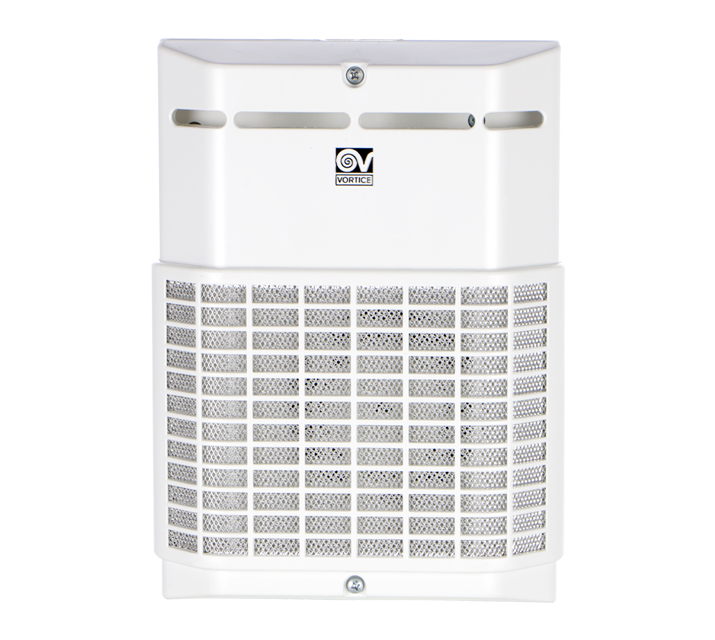

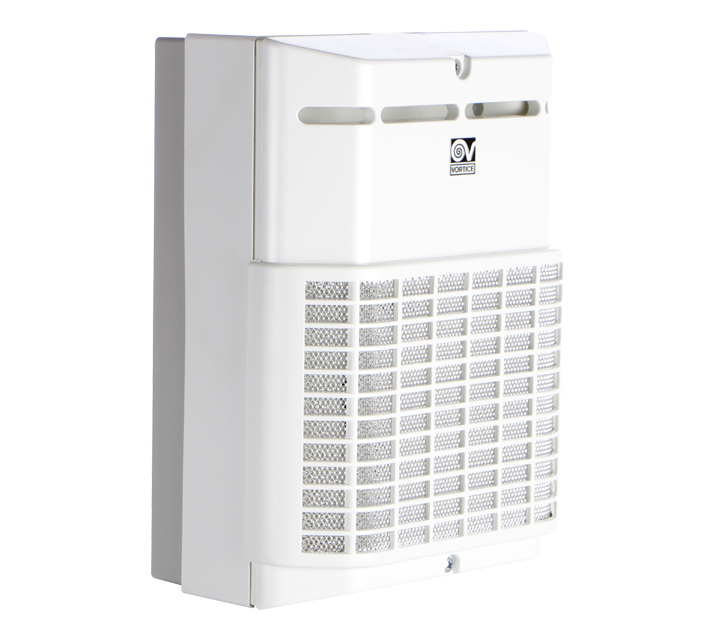

Descrizione

• Costruzione in polistirene (PS).
• Diametro nominale 100 mm.
• Motore a commutazione elettronica (EC) ad alta efficienza, abbinato ad una girante centrifuga, che garantisce un’ampia gamma di regolazioni ed una significativa riduzione del consumo, a parità di prestazione erogata.

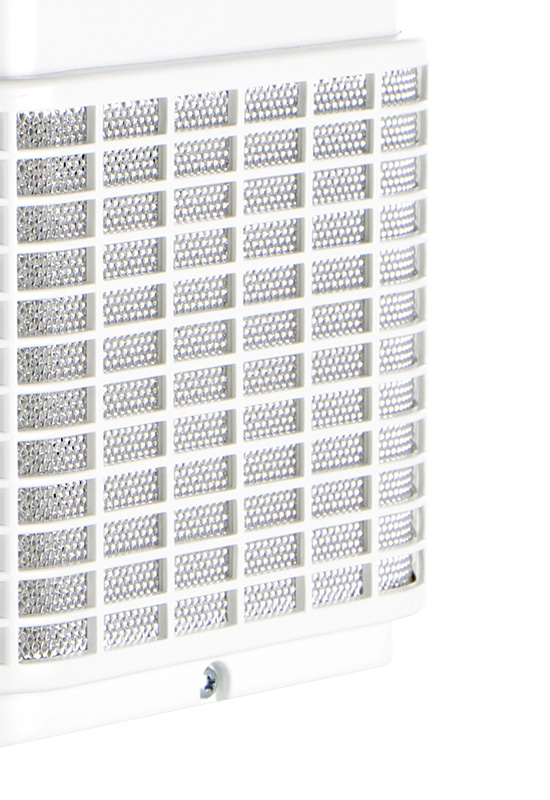

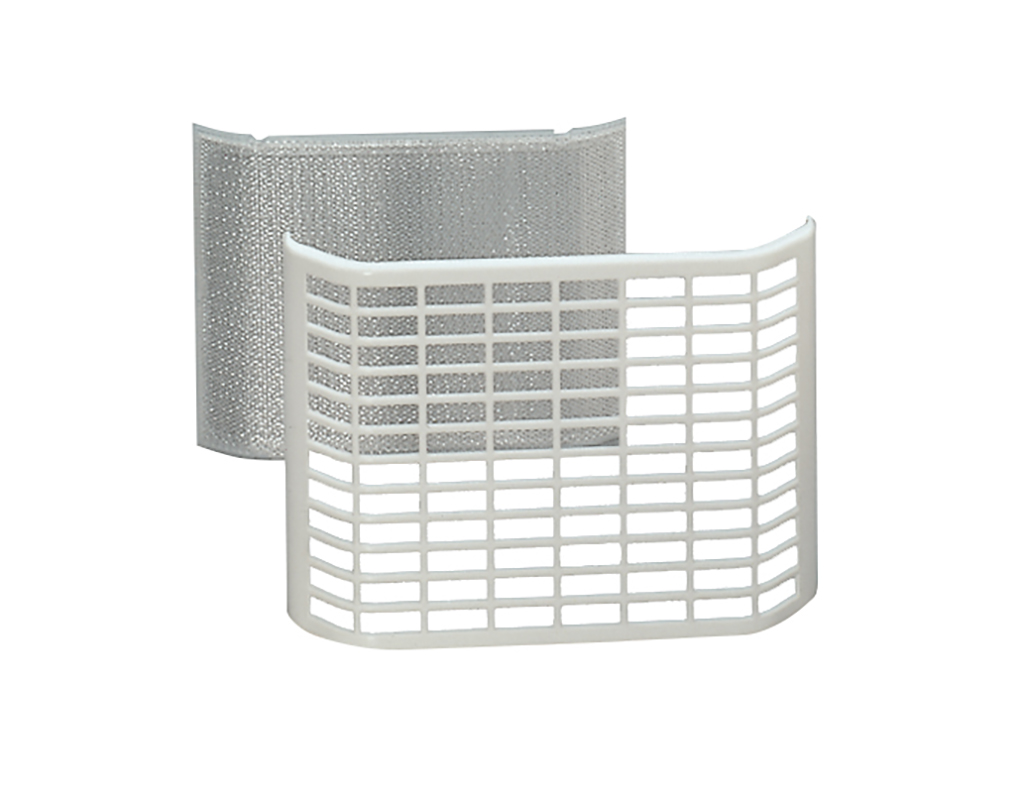

• Griglia di protezione e filtro in maglia di alluminio multistrato sulla parte frontale del prodotto, facilmente asportabili e lavabili.

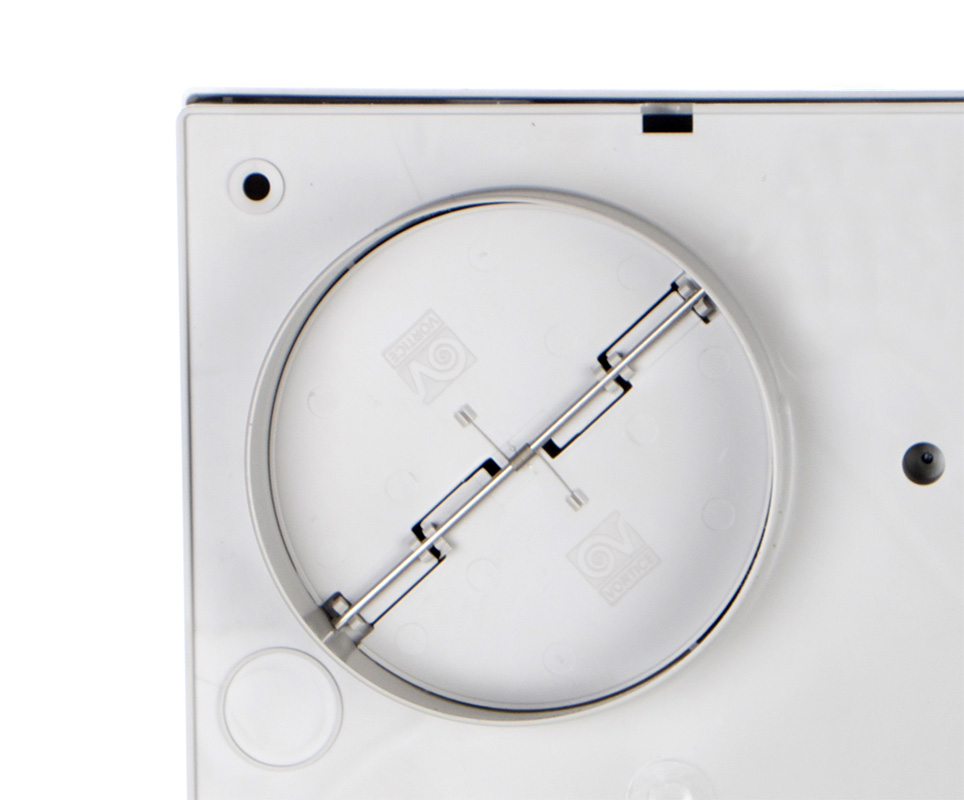

• Chiusura a farfalla per evitare rientri dell’aria ad apparecchio spento.
• Dispositivo di segnalazione filtro saturo.

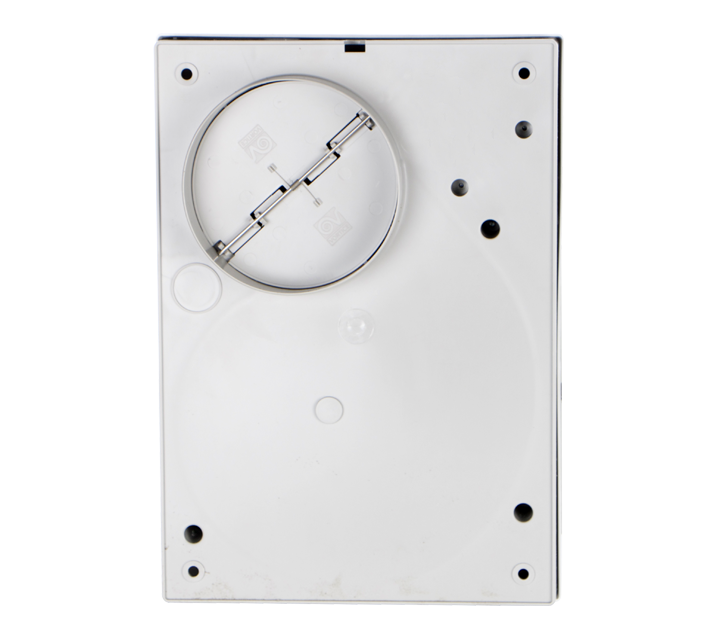

• Dotato di un raccordo per lo scarico in tubazioni con diametro da 120 mm.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente nominale max vel. (A)
    0.80
  • Diametro Nominale Condotto (mm)
    100/120
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X0
  • Isolamento
    I° classe
  • Ø Scarico (mm)
    100/120
  • Peso (Kg)
    3
  • Potenza max assorbita alla max vel. (W)
    80
  • Temp. ambiente max funzionamento continuativo (°C)
    40
  • Tensione (V)
    220-240

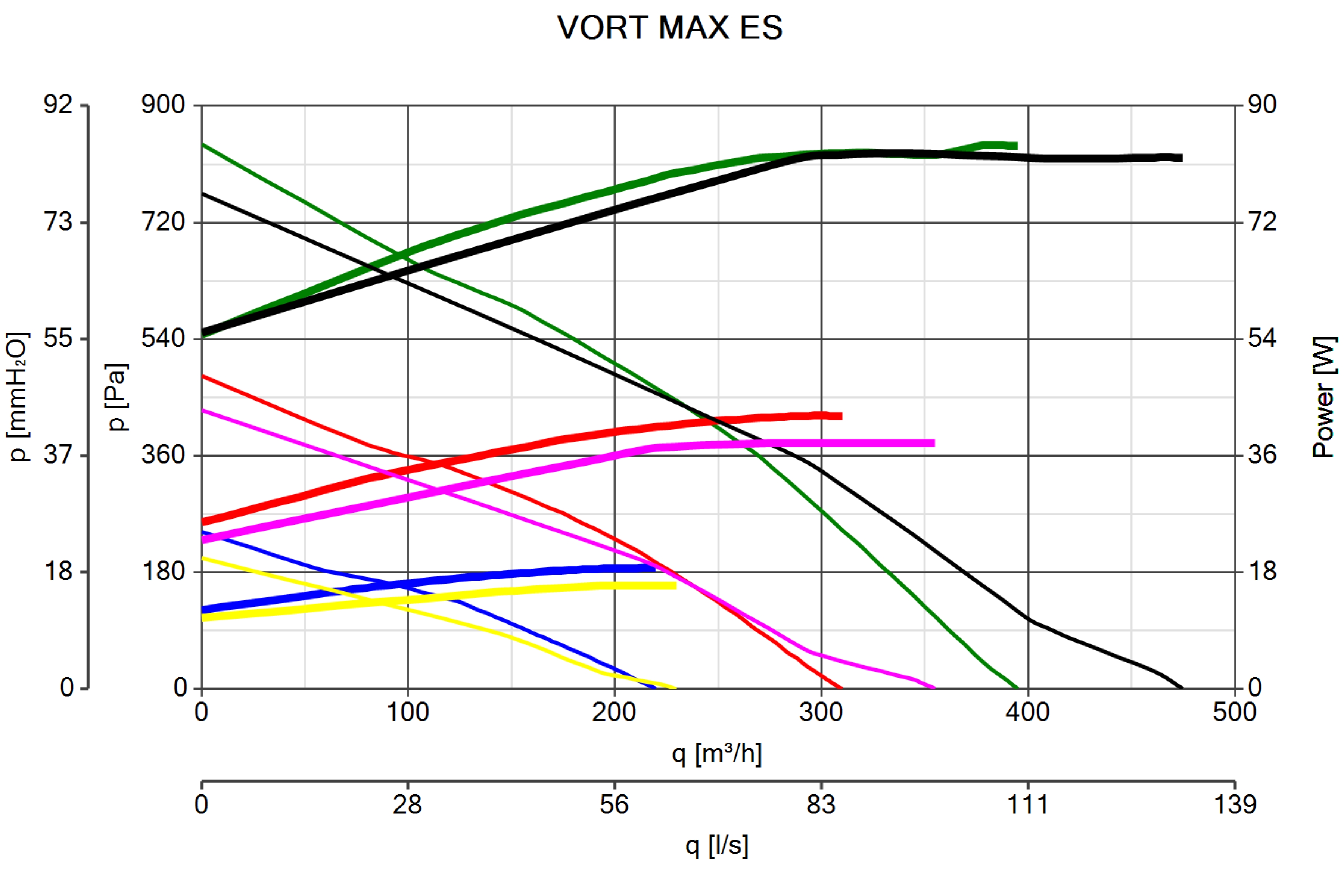

  • Portata max alla max vel. (l/s)
    132
  • Portata max alla max vel. (m³/h)
    475
  • Pressione max alla max vel. (mmH2O)
    78
  • Pressione max alla max vel. (Pa)
    765
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.
    46
  • RPM max
    3250
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Portata nominale [m3/s]
    0,1050
  • Potenza elettrica assorbita effettiva [KW]
    0.082
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • SFPint [W/m3/s]
    700
  • Velocità frontale alla portata nominale [m/s]
    9,28404
  • Pressione esterna nominale (?ps, ext) [Pa]
    39
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    305
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    48,9
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    Visivo
  • Potenza sonora LWA sulla cassa [dB(A)]
    67
  • Dimensione A (mm)
    406
  • Dimensione B (mm)
    305
  • Dimensione C (mm)
    151
  • Dimensione D (mm)
    Ø100/Ø120
  • Dimensione E (mm)
    25
  • Dimensione F (mm)
    75
