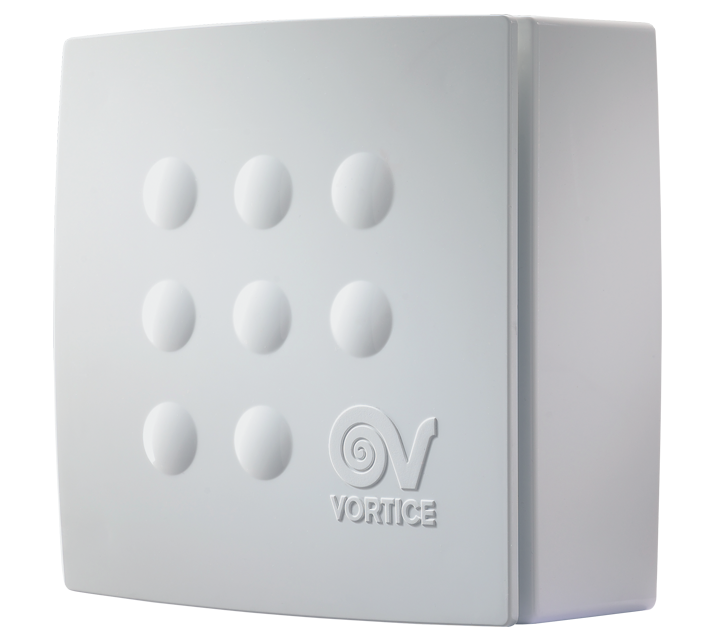

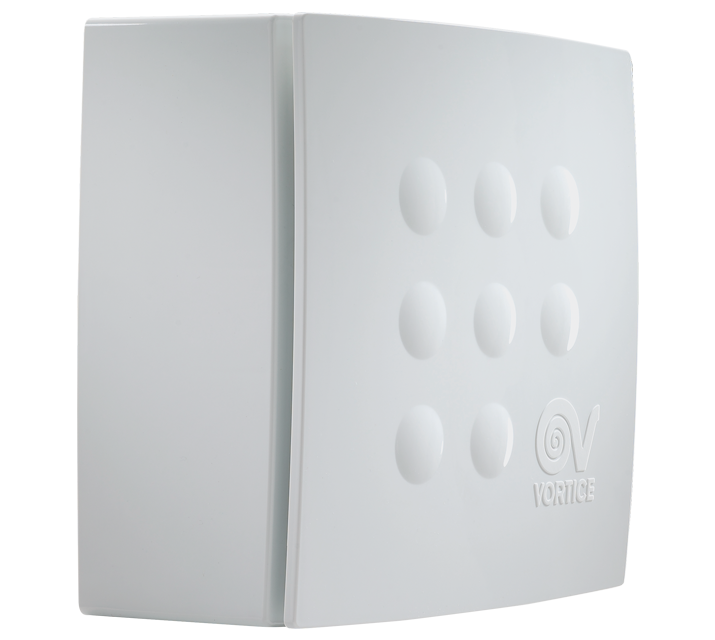

Descrizione

• Costruzione in resina plastica ABS bianca
• Ventilatore a 3 velocità mediante dispositivo opzionale TRIO-S (cod. 12871), costituito da:
• motore del tipo a induzione con condensatore di avviamento, dotato di termofusibile di protezione e di bronzine autolubrificanti,
• girante centrifuga a pale avanti.
• Diametro nominale 100 mm.
• Equipaggiato di scheda elettronica con sensore di UR% (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
• Dispositivo di segnalazione filtro saturo.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • IMQ IMQ
  • IMQ Performance IMQ Performance
  • EAC EAC

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,5
  • Corrente max assorbita alla min vel. (A)
    0,36
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    3,77
  • Potenza max assorbita alla max vel. (W)
    105
  • Potenza max assorbita alla min vel. (W)
    50
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240

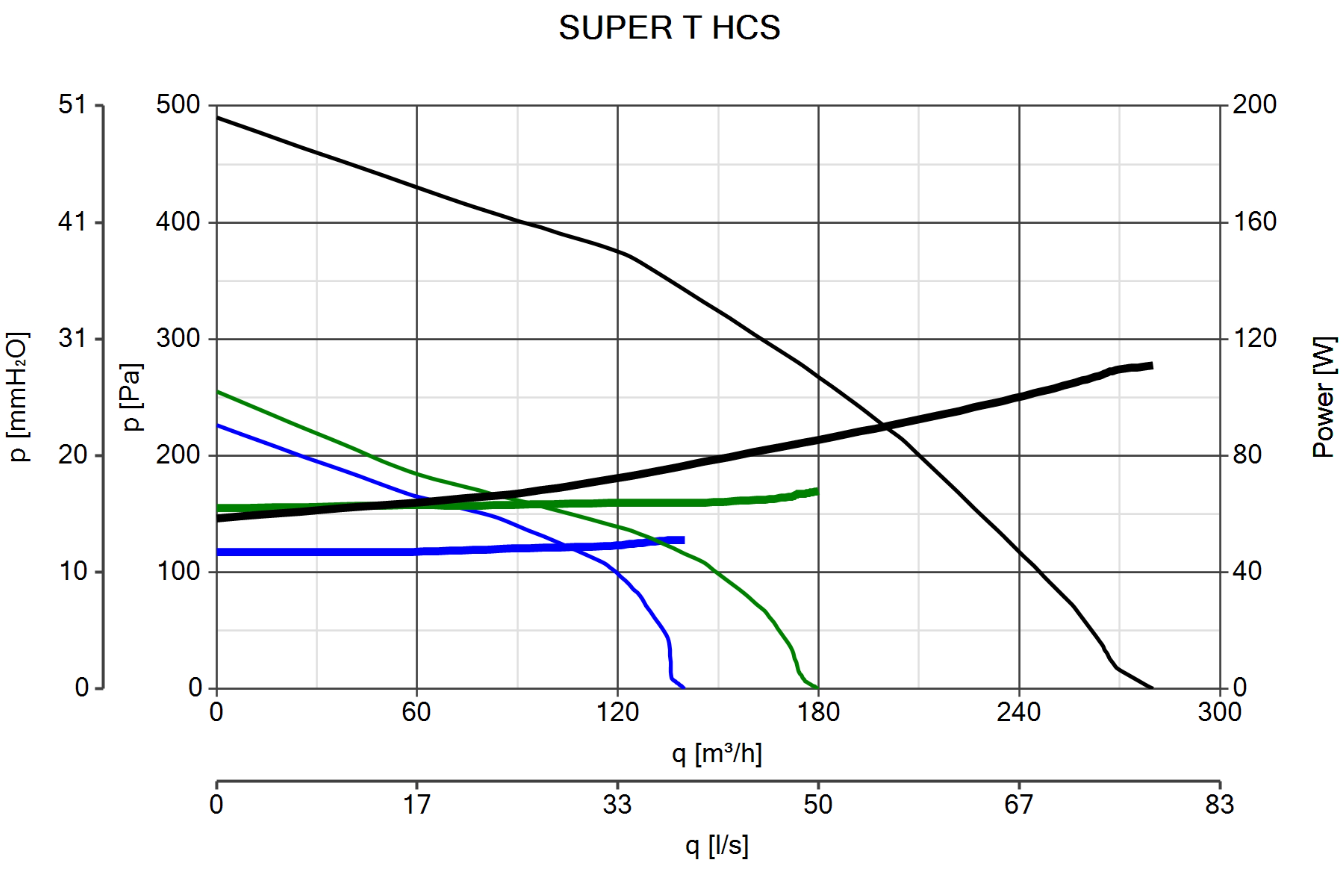

  • Portata max alla max vel. (l/s)
    77
  • Portata max alla max vel. (m³/h)
    280
  • Portata max alla min vel. (l/s)
    38
  • Portata max alla min vel. (m³/h)
    140
  • Pressione max alla max vel. (mmH2O)
    50
  • Pressione max alla max vel. (Pa)
    490
  • Pressione max alla min vel. (mmH2O)
    23
  • Pressione max alla min vel. (Pa)
    226
  • Pressione sonora Lp [dB (A)] 3m - max vel
    48,6
  • Pressione sonora Lp [dB (A)] 3m - min vel
    41,9
  • RPM max
    2200
  • RPM min
    1400
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,05556
  • Potenza elettrica assorbita effettiva [KW]
    0,090
  • Velocità frontale alla portata nominale [m/s]
    7,528
  • Pressione esterna nominale (?ps, ext) [Pa]
    200
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    245
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    27,5
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    69
  • Dimensione A (mm)
    290
  • Dimensione B (mm)
    290
  • Dimensione C (mm)
    144
  • Dimensione D (mm)
    ø 97
  • Dimensione E (mm)
    31
  • Dimensione F (mm)
    58
  • Dimensione G (mm)
    64
  • Dimensione H (mm)
    236
  • Dimensione I (mm)
    239
  • Dimensione L (mm)
    118
  • Dimensione M (mm)
    26
  • Dimensione N (mm)
    125
  • Dimensione O (mm)
    6,5
