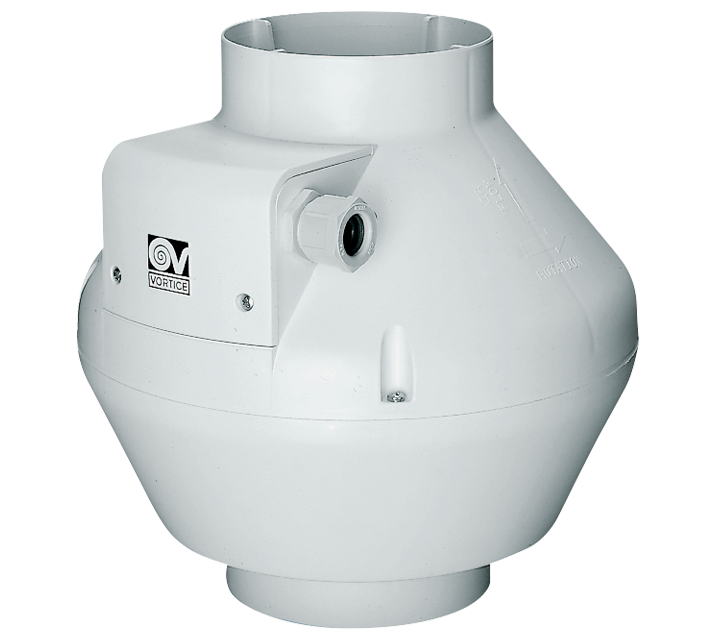

CA 200 V0 Q - Vortice

Descrizione

• Struttura in resina termoplastica PP autoestinguente V0.
• Diametro nominale 200 mm.
• Ventilatore a 3 velocità costituito da:
• motore AC, termicamente protetto, con albero montato su supporto a cuscinetti a sfere,
• girante centrifuga a pale rovesce.
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza.
• Staffe in metallo per il fissaggio a parete in acciaio zincato.

Leggi tutta la descrizioneRichiudi la descrizione

Corrente max assorbita alla max vel. (A)

0,40
Corrente max assorbita alla max vel. a 60Hz (A)

0,48
Corrente max assorbita alla med vel. (A)

0,38
Corrente max assorbita alla med vel. a 60Hz (A)

0,45
Corrente max assorbita alla min vel. (A)

0,35
Corrente max assorbita alla min vel. a 60Hz (A)

0,40
Diametro Nominale Condotto (mm)

200
Frequenza (Hz)

50-60
Grado Protezione IP

44
Isolamento

II° classe
Ø Scarico (mm)

195
Peso (Kg)

3,1
Potenza max assorbita alla max vel. (W)

65
Potenza max assorbita alla max vel. a 60Hz (W)

75
Potenza max assorbita alla med vel. (W)

52
Potenza max assorbita alla med vel. a 60Hz (W)

65
Potenza max assorbita alla min vel. (W)

38
Potenza max assorbita alla min vel. a 60Hz (W)

50
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240
Portata max alla max vel. (l/s)

189
Portata max alla max vel. (m³/h)

680
Portata max alla max vel. a 60Hz (l/s)

172
Portata max alla max vel. a 60Hz (m³/h)

620
Portata max alla med vel. (l/s)

150
Portata max alla med vel. (m³/h)

540
Portata max alla med vel. a 60Hz (l/s)

150
Portata max alla med vel. a 60Hz (m³/h)

540
Portata max alla min vel. (l/s)

117
Portata max alla min vel. (m³/h)

420
Portata max alla min vel. a 60Hz (l/s)

125
Portata max alla min vel. a 60Hz (m³/h)

450
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel

84,8
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - max vel a 60Hz

82,8
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel

81,2
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - med vel a 60Hz

80,1
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel

74,8
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - min vel a 60Hz

76
Potenza sonora Lw [dB (A)] IN MANDATA - max vel

83,7
Potenza sonora Lw [dB (A)] IN MANDATA - max vel a 60Hz

81,9
Potenza sonora Lw [dB (A)] IN MANDATA - med vel

80,2
Potenza sonora Lw [dB (A)] IN MANDATA - med vel a 60Hz

79
Potenza sonora Lw [dB (A)] IN MANDATA - min vel

73,3

Potenza sonora Lw [dB (A)] IN MANDATA - min vel a 60Hz

74,6
Potenza sonora Lw [dB (A)] IRRADIATO - max vel

60,5
Potenza sonora Lw [dB (A)] IRRADIATO - max vel a 60Hz

59,3
Potenza sonora Lw [dB (A)] IRRADIATO - med vel

58,2
Potenza sonora Lw [dB (A)] IRRADIATO - med vel a 60Hz

57,4
Potenza sonora Lw [dB (A)] IRRADIATO - min vel

54,0
Potenza sonora Lw [dB (A)] IRRADIATO - min vel a 60Hz

54,7
Pressione max alla max vel. (mmH2O)

44,7
Pressione max alla max vel. (Pa)

439
Pressione max alla max vel. a 60Hz (mmH2O)

39
Pressione max alla max vel. a 60Hz (Pa)

383
Pressione max alla med vel. (mmH2O)

40,2
Pressione max alla med vel. (Pa)

394
Pressione max alla med vel. a 60Hz (mmH2O)

31,2
Pressione max alla med vel. a 60Hz (Pa)

306
Pressione max alla min vel. (mmH2O)

24,9
Pressione max alla min vel. (Pa)

244
Pressione max alla min vel. a 60Hz (mmH2O)

21,9
Pressione max alla min vel. a 60Hz (Pa)

215
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel

67,3
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - max vel a 60Hz

65,3
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel

63,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - med vel a 60Hz

62,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel

57,3
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - min vel a 60Hz

58,5
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel

66,2
Pressione sonora Lp [dB (A)] 3m IN MANDATA - max vel a 60Hz

64,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel

62,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - med vel a 60Hz

61,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel

55,8
Pressione sonora Lp [dB (A)] 3m IN MANDATA - min vel a 60Hz

57,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel

40,0
Pressione sonora Lp [dB (A)] 3m IRRADIATO - max vel a 60Hz

38,8
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel

37,6
Pressione sonora Lp [dB (A)] 3m IRRADIATO - med vel a 60Hz

36,8
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel

33,5
Pressione sonora Lp [dB (A)] 3m IRRADIATO - min vel a 60Hz

34,2
RPM max

1960
RPM max a 60Hz

1785
RPM med

1605
RPM med a 60Hz

1590
RPM min

1250
RPM min a 60Hz

1340

Dimensione A (mm)

340
Dimensione B (mm)

280
Dimensione C (mm)

340
Dimensione D (mm)

197
Dimensione E (mm)

40
Dimensione F (mm)

30
Dimensione G (mm)

390
