Descrizione

• Diametro nominale pari a 700 cm.

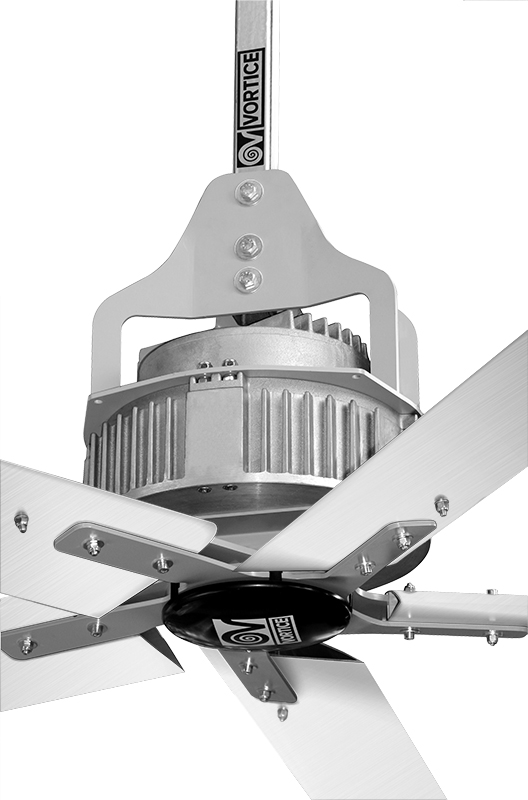

• Motore trifase EC (brushless) termicamente protetto, in grado di offrire prestazioni superiori (versione "S").

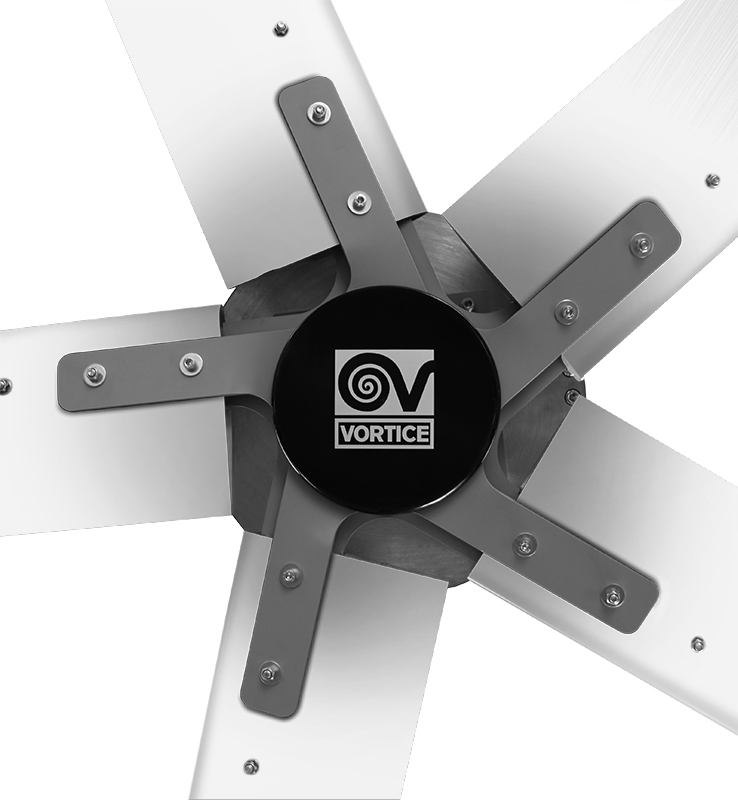

• Pale in Al estruso a profilo aerodinamico, dotate di alette (winglets) che diminuiscono la resistenza indotta dai vortici di estremità.
• Elettronica di controllo per la gestione dell’alimentazione e per il controllo del funzionamento, completa di filtri EMI/EMC per prevenire il rischio di possibili disturbi elettromagnetici, alloggiata nella fusione in Al dei coperchi motore. L’elettronica comprende:
• un bus di comunicazione modbus RTU 485 isolato, che consente l’integrazione del ventilatore in un BMS,
• Un ingresso analogico isolato, per la regolazione della velocità attraverso potenziometro esterno (opzionale) o altro dispositivo funzionante con segnale 0-10 V.
• Sistema di sicurezza integrato nell’elettronica che include la protezione da sovracorrenti, cortocircuiti, sovratemperature, sovratensioni e sottotensioni.
• Led esterno per la segnalazione di eventuali anomalie di funzionamento.
• Kit in lamiera di acciaio per l’installazione a soffitto comprendente palo di sostegno (lunghezza nominale 1,5 m), coppia di staffe e relativa minuteria metallica, fornito di serie. Tale kit assicura il corretto e robusto fissaggio dell’apparecchio al soffitto di destinazione nelle più comuni modalità installative.
• Kit opzionale, costituito da 4 tiranti, specificamente progettato per assicurare un grado supplementare di stabilità assiale. L’adozione del Kit è da ritenersi obbligatoria nei casi in cui la posizione prescelta per l’installazione del ventilatore:
• Lo esponga a raffiche di vento.
• Lo esponga al rischio di urti accidentali con macchine o attrezzature in movimento in sua prossimità
• Lo esponga al rischio di contatti con volatili
• Sia situata in zona sismica o comunque soggetta ad apprezzabili vibrazioni (es. processi industriali che prevedano l’impiego di magli, presse industriali)
• Regolabile in velocità mediante potenziometro o centralina remota (VORT T) in grado di gestire fino a 20 unità (opzionali).
• Grado di protezione del motore IP65.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente nominale (A)
    1,65
  • Diametro nominale (m)
    7
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    65
  • Numero pale
    5
  • Peso (Kg)
    140
  • Potenza assorbita max (W)
    665
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    200-480
  • Portata max (m³/h)
    850.000
  • Pressione Sonora Lp [dB (A)] in campo libero- 5m
    <45
  • RPM max
    50
  • Diametro A (mm)
    Ø7000
  • Dimensione B (mm)
    1880
  • Dimensione C (mm)
    1470
