Descrizione

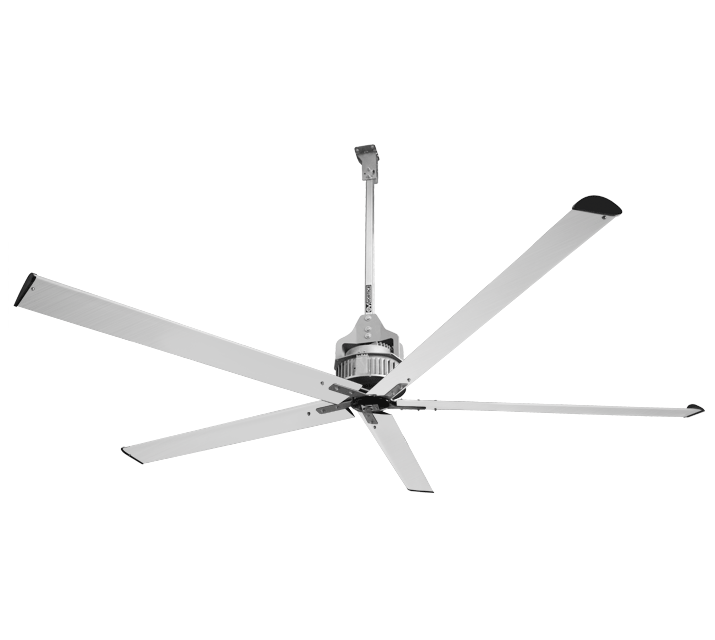

• Diametro nominale pari a 300 cm.

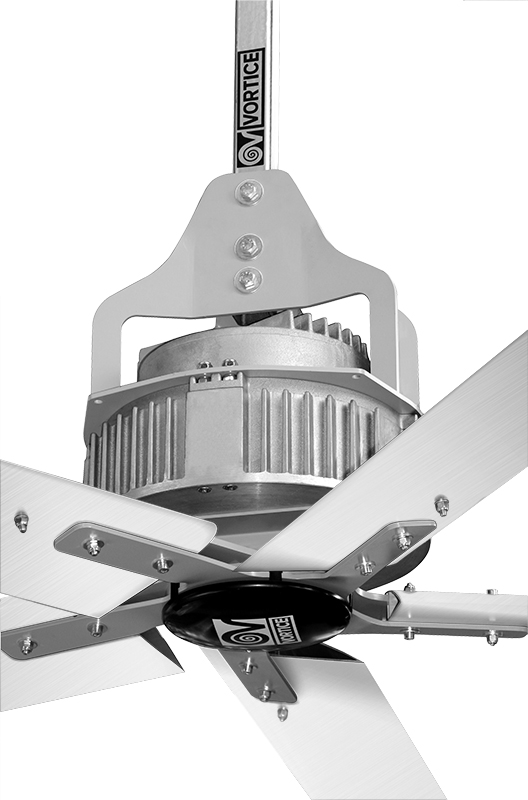

• Motore trifase EC (brushless) termicamente protetto, in grado di garantire consumi energetici particolarmente ridotti (versione "E").

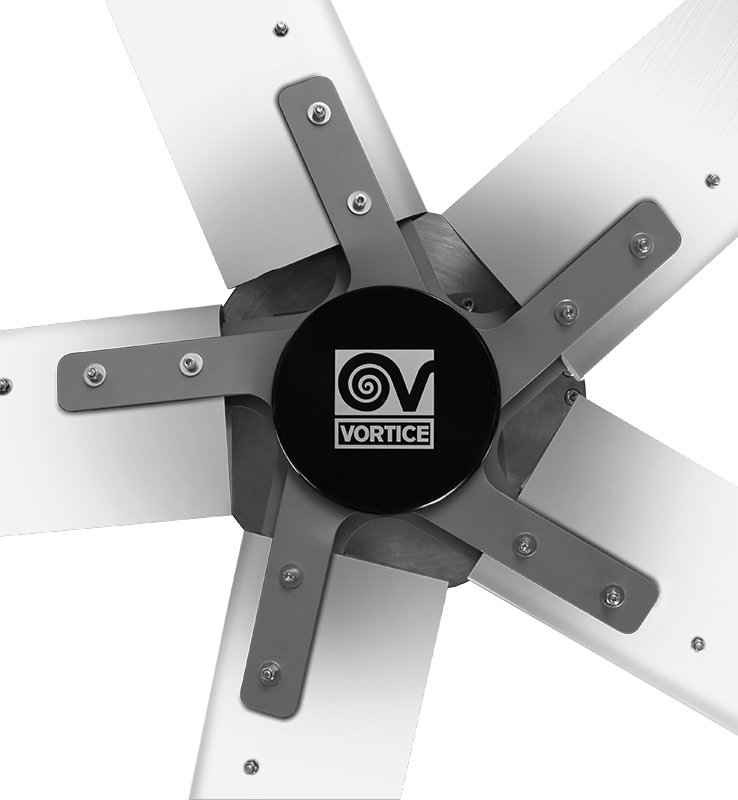

• Pale in Al estruso a profilo aerodinamico, dotate di alette (winglets) che diminuiscono la resistenza indotta dai vortici di estremità.
• Elettronica di controllo per la gestione dell’alimentazione e per il controllo del funzionamento, completa di filtri EMI/EMC per prevenire il rischio di possibili disturbi elettromagnetici, alloggiata nella fusione in Al dei coperchi motore. L’elettronica comprende:
• un bus di comunicazione modbus RTU 485 isolato, che consente l’integrazione del ventilatore in un BMS.
• Un ingresso analogico isolato, per la regolazione della velocità attraverso potenziometro esterno (opzionale) o altro dispositivo funzionante con segnale 0-10 V.
• Sistema di sicurezza integrato nell’elettronica che include la protezione da sovracorrenti, cortocircuiti, sovratemperature, sovratensioni e sottotensioni.
• Led esterno per la segnalazione di eventuali anomalie di funzionamento.
• Kit in lamiera di acciaio per l’installazione a soffitto comprendente palo di sostegno (lunghezza nominale 1,5 m), coppia di staffe e relativa minuteria metallica, fornito di serie. Tale kit assicura il corretto e robusto fissaggio dell’apparecchio al soffitto di destinazione nelle più comuni modalità installative.
• Kit opzionale, costituito da 4 tiranti, specificamente progettato per assicurare un grado supplementare di stabilità assiale. L’adozione del Kit è da ritenersi obbligatoria nei casi in cui la posizione prescelta per l’installazione del ventilatore:
• Lo esponga a raffiche di vento.
• Lo esponga al rischio di urti accidentali con macchine o attrezzature in movimento in sua prossimità
• Lo esponga al rischio di contatti con volatili
• Sia situata in zona sismica o comunque soggetta ad apprezzabili vibrazioni (es. processi industriali che prevedano l’impiego di magli, presse industriali)
• Regolabile in velocità mediante potenziometro o centralina remota (VORT T) in grado di gestire fino a 20 unità (opzionali).
• Grado di protezione del motore IP65.
• Motore trifase EC (brushless) termicamente protetto, in grado di garantire consumi energetici particolarmente ridotti (versione "E").
• Pale in Al estruso a profilo aerodinamico, dotate di alette (winglets) che diminuiscono la resistenza indotta dai vortici di estremità.
• Elettronica di controllo per la gestione dell’alimentazione e per il controllo del funzionamento, completa di filtri EMI/EMC per prevenire il rischio di possibili disturbi elettromagnetici, alloggiata nella fusione in Al dei coperchi motore. L’elettronica comprende:
• un bus di comunicazione modbus RTU 485 isolato, che consente l’integrazione del ventilatore in un BMS.
• Un ingresso analogico isolato, per la regolazione della velocità attraverso potenziometro esterno (opzionale) o altro dispositivo funzionante con segnale 0-10 V.
• Sistema di sicurezza integrato nell’elettronica che include la protezione da sovracorrenti, cortocircuiti, sovratemperature, sovratensioni e sottotensioni.
• Led esterno per la segnalazione di eventuali anomalie di funzionamento.
• Kit in lamiera di acciaio per l’installazione a soffitto comprendente palo di sostegno (lunghezza nominale 1,5 m), coppia di staffe e relativa minuteria metallica, fornito di serie. Tale kit assicura il corretto e robusto fissaggio dell’apparecchio al soffitto di destinazione nelle più comuni modalità installative.
• Kit opzionale, costituito da 4 tiranti, specificamente progettato per assicurare un grado supplementare di stabilità assiale. L’adozione del Kit è da ritenersi obbligatoria nei casi in cui la posizione prescelta per l’installazione del ventilatore:
• Lo esponga a raffiche di vento.
• Lo esponga al rischio di urti accidentali con macchine o attrezzature in movimento in sua prossimità
• Lo esponga al rischio di contatti con volatili
• Sia situata in zona sismica o comunque soggetta ad apprezzabili vibrazioni (es. processi industriali che prevedano l’impiego di magli, presse industriali)
• Regolabile in velocità mediante potenziometro o centralina remota (VORT T) in grado di gestire fino a 20 unità (opzionali).
• Grado di protezione del motore IP65.
Scheda Tecnica
-
Corrente nominale (A)1,97
-
Diametro nominale (m)3
-
Frequenza (Hz)50-60
-
Numero pale5
-
Peso (Kg)70
-
Potenza assorbita max (W)725
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)200-480
-
Portata max (m³/h)280.000
-
Pressione Sonora Lp [dB (A)] in campo libero- 5m<60
-
RPM max150
-
RPM min10
* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.
-

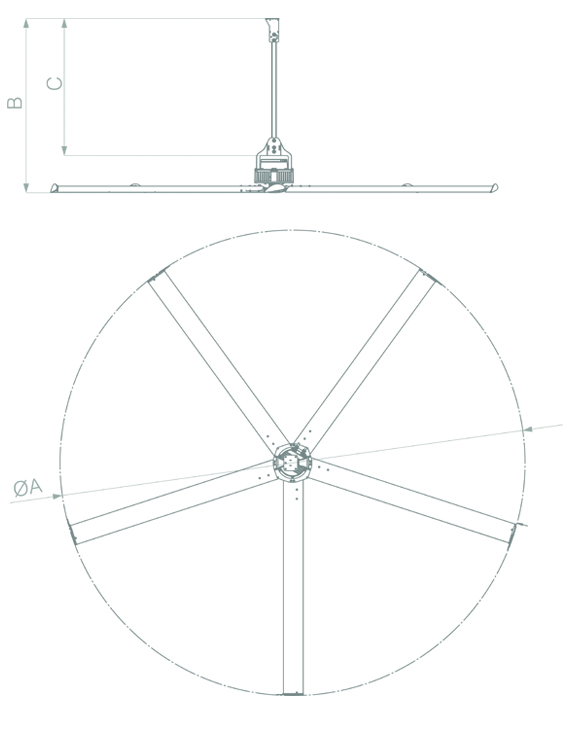

Diametro A (mm)Ø3000
-
Dimensione B (mm)1880
-
Dimensione C (mm)1470
