Descrizione
• Coperchi motore superiore e inferiore, in resina termoplastica termoresistente ed anti UV (ABS) di colore bianco
• Calotte copri collegamenti elettrici poste all’estremità dell’asta in PP antiurto e anti UV di colore bianco.
• Diametro nominale delle pale pari a 1600 mm.
• Motore monofase a rotore esterno con albero montato su supporti con cuscinetti a sfere e provvisto di condensatore di avviamento.
• Portata massima 14.000 m3/h
• 3 pale in lamiera di acciaio elettrozincata, verniciate con vernice poliestere antigraffio di colore bianco
• Asta di sostegno di lunghezza 375 mm in acciaio verniciata con vernice poliestere di colore bianco
• Sacchetto accessori contenente la bulloneria necessaria per il montaggio delle pale , il gancio e il gommino antivibrante per il fissaggio a soffitto.
• Diffusore in vetro stratificato con finitura opalina; attacco per lampadina di potenza massima 150W con attacco E27 oppure una lampada a risparmio energetico attacco E27 equivalente, obbligatoria in EU.
• Regolabile in velocità mediante gruppi comandi dotati di interruttore on/off luce o telecomando Telenordik 5T (opzionali)
• Calotte copri collegamenti elettrici poste all’estremità dell’asta in PP antiurto e anti UV di colore bianco.
• Diametro nominale delle pale pari a 1600 mm.
• Motore monofase a rotore esterno con albero montato su supporti con cuscinetti a sfere e provvisto di condensatore di avviamento.
• Portata massima 14.000 m3/h
• 3 pale in lamiera di acciaio elettrozincata, verniciate con vernice poliestere antigraffio di colore bianco
• Asta di sostegno di lunghezza 375 mm in acciaio verniciata con vernice poliestere di colore bianco
• Sacchetto accessori contenente la bulloneria necessaria per il montaggio delle pale , il gancio e il gommino antivibrante per il fissaggio a soffitto.
• Diffusore in vetro stratificato con finitura opalina; attacco per lampadina di potenza massima 150W con attacco E27 oppure una lampada a risparmio energetico attacco E27 equivalente, obbligatoria in EU.
• Regolabile in velocità mediante gruppi comandi dotati di interruttore on/off luce o telecomando Telenordik 5T (opzionali)
Certificazioni
-
Download
CE
-
EAC
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente assorbita max (A)0,740
-
Diametro pale160
-
Frequenza (Hz)50/60*
-
IsolamentoI° classe
-
Peso (Kg)7,7
-
Potenza assorbita max (W)175
-
Tensione (V)220-240
-
Giri minuto215
-
Portata max (m³/h)14000
-
Portata max (m³/min)233,33
-
Potenza sonora Lw [dB(A)]55,5
-
RPM215
-
Valori di esercizio (m³/min)/W1,061
-
Velocità aria alla max vel. (m/s)1,34
* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.
-

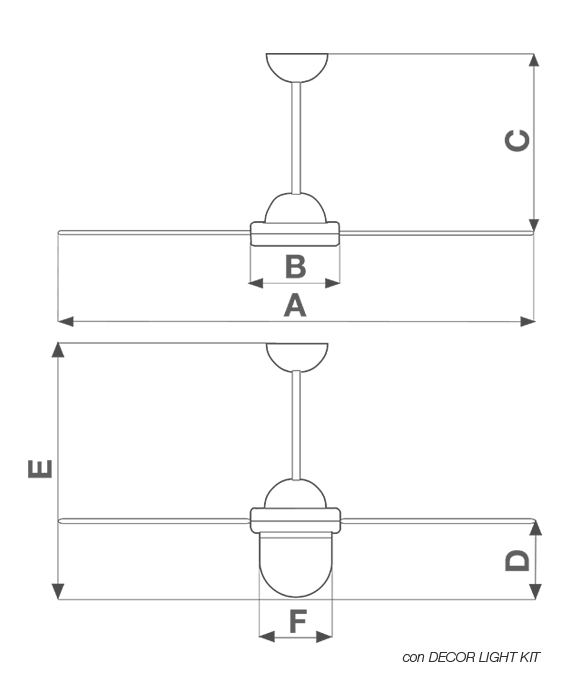

Dimensione A (mm)1524
-
Dimensione B (mm)230
-
Dimensione C (mm)495
-
Dimensione D (mm)190
-
Dimensione E (mm)685
-
Dimensione F (mm)208
