Descrizione

Ventilatore centrifugo industriale a media pressione, con girante a pale avanti, particolarmente adatto ad applicazioni in ambito industriale, per il raffreddamento di macchinari o componenti, ecc.


• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motori AC a 4 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Classe Motore
    F
  • Corrente Assorbita a 230 V (A)
    0,035
  • Corrente Assorbita a 400 V (A)
    0,2
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    55
  • Peso (Kg)
    6
  • Potenza assorbita max (W)
    80
  • Temperatura di lavoro (°C)
    60
  • Tensione (V)
    230-400
  • Portata max (m³/h)
    414
  • RPM
    1400
  • Dimensione A (mm)
    250,5
  • Dimensione B (mm)
    224
  • Dimensione C (mm)
    102
  • Dimensione D (mm)
    93
  • Dimensione E (mm)
    147,5
  • Dimensione F (mm)
    82
  • Dimensione G (mm)
    106
  • Dimensione H (mm)
    278
  • Dimensione K (mm)
    162
  • Dimensione N (mm)
    128
  • Dimensione O (mm)
    105
  • Dimensione P (mm)
    123
  • Dimensione Q (mm)
    175
  • Dimensione S (mm)
    147
  • Dimensione T (mm)
    Ø 7
  • Dimensione U (mm)
    Ø 115
  • Dimensione V (mm)
    Ø 7
  • Dimensione Y (mm)
    4X90°
quota

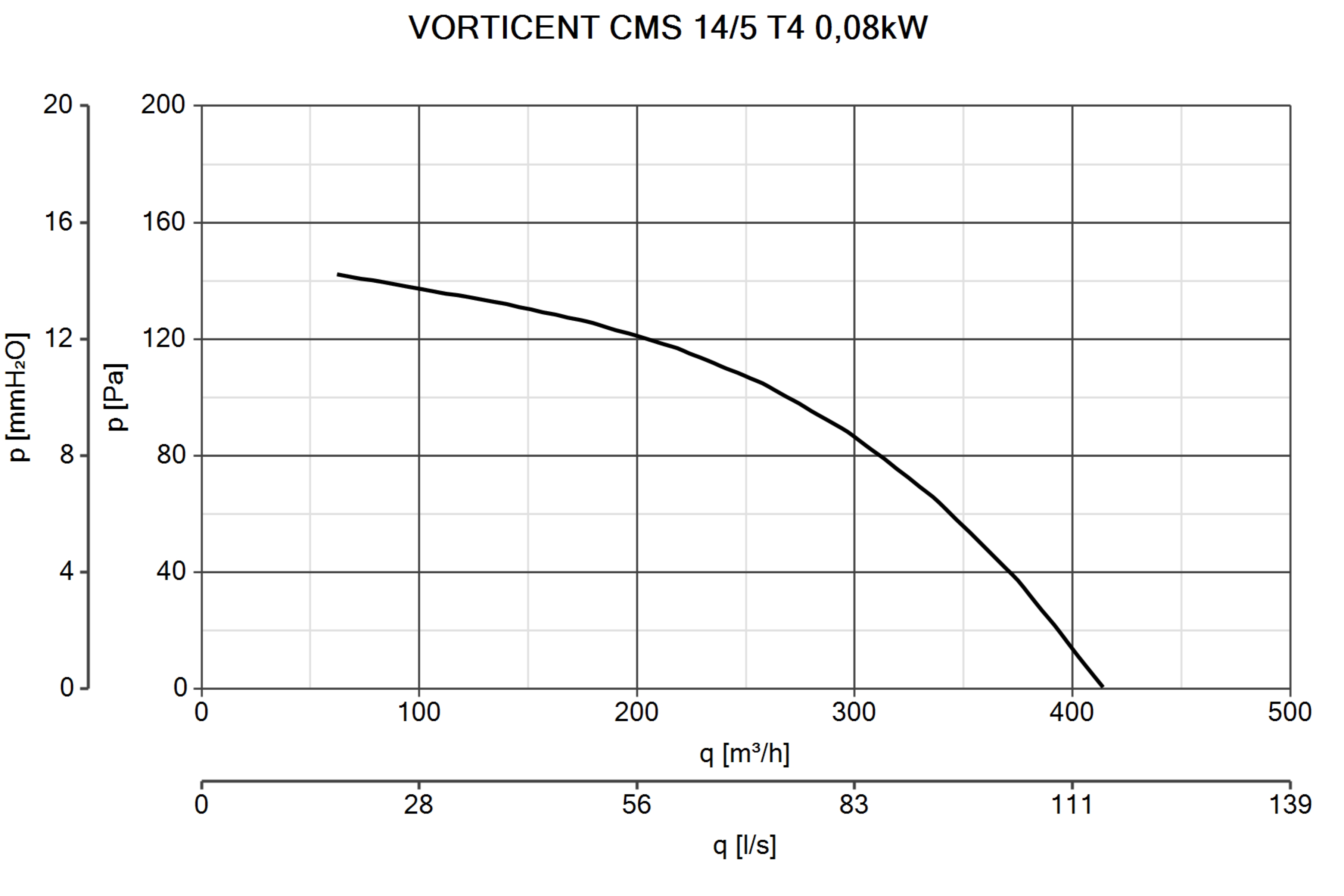

Curva_JPG_30148-Curve_per_Catalogo
