Descrizione

Ventilatore centrifugo industriale a media pressione, con girante a pale avanti, particolarmente adatto ad applicazioni in ambito industriale, per il raffreddamento di macchinari o componenti, ecc.


• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 4 poli, trifase, in classe F, con protezione IP55. Alimentazione a 400/690V-50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Classe Motore
    F
  • Corrente Assorbita a 230 V (A)
    14,1
  • Corrente Assorbita a 400 V (A)
    8,17
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    55
  • Peso (Kg)
    119
  • Potenza assorbita max (W)
    7500
  • Temperatura di lavoro (°C)
    60
  • Tensione (V)
    400-690
  • Portata max (m³/h)
    9510
  • RPM
    1440
  • Dimensione A (mm)
    887
  • Dimensione B (mm)
    730
  • Dimensione C (mm)
    329
  • Dimensione D (mm)
    305
  • Dimensione E (mm)
    553
  • Dimensione F (mm)
    280
  • Dimensione G (mm)
    360
  • Dimensione H (mm)
    791
  • Dimensione I (mm)
    250
  • Dimensione J (mm)
    300
  • Dimensione K (mm)
    485
  • Dimensione L (mm)
    602
  • Dimensione M (mm)
    632
  • Dimensione N (mm)
    404
  • Dimensione O (mm)
    328
  • Dimensione P (mm)
    356
  • Dimensione Q (mm)
    515
  • Dimensione R (mm)
    207
  • Dimensione S (mm)
    436
  • Dimensione T (mm)
    Ø 11
  • Dimensione U (mm)
    Ø 289
  • Dimensione V (mm)
    Ø 11
  • Dimensione X (mm)
    415
  • Dimensione Y (mm)
    726,75
  • Dimensione Z (mm)
    200
  • Dimensione Z1 (mm)
    Ø 13
quota

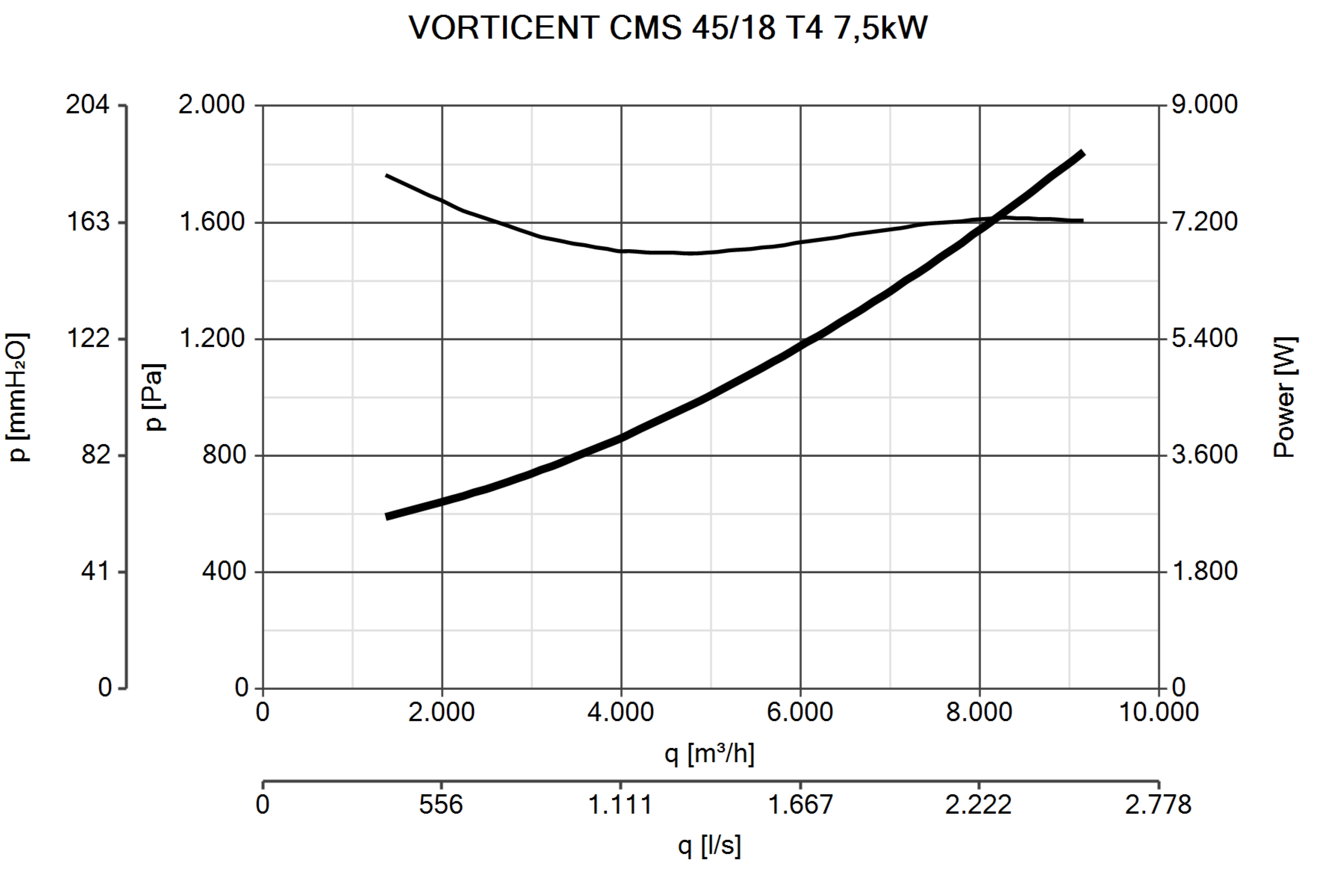

Curva_JPG_30163-Curve_per_Catalogo
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

SWT 25 3P
SWT 25 3P
Interruttore di sicurezza di tipo "start-stop", conforme ai requisiti IEC 60947-1 e IEC 60947-3. Grado di protezione: IP65. Dotato di un contatto ausiliario. Utile per tagliare la ...
FJ-F400
FJ-F400
Giunto elastico da rivettare tra ventilatore e condotto per evitare la trasmissione di vibrazioni. Compatibile per condotti circolari e rettangolari. Dimensioni: 2 bande laterali m...
FLC1-F400 45
FLC1-F400 45
Flangia di accoppiamento realizzata in poliuretano flessibile con tessuto in fibra di vetro, progettata per evitare possibili vibrazioni. Omologata secondo la norma europea EN 1210...
MSRA 45/18
MSRA 45/18
Griglia di protezione circolare da applicare sul lato aspirazione. Progettata per evitare il contatto diretto delle dita con le parti in movimento, realizzata in acciaio zincato o ...
MFLAC 45/18
MFLAC 45/18
Flangia di raccordo a tubazioni circolari
MSRBS 45/18
MSRBS 45/18
Griglia di protezione rettangolare da applicare sul lato mandata. Progettata per evitare il contatto diretto delle dita con le parti in movimento, realizzata in acciaio verniciato ...
IRET INVERTER 400 16A
IRET INVERTER 400 16A
Regolatore di velocità a variazione di frequenza; alimentazione e uscita trifase, carico massimo 16 A. Dotato di pannello con display e scheda PID. Certificazioni: CE/UL/CSA/EN/GOS...
EMC-T FTR 12-16A
EMC-T FTR 12-16A
Filtro EMC trifase per carichi compresi tra 12 A e 16 A. Da abbinare a regolatori di velocità a variazione di frequenza IRET INVERTER 400. Applicato al dissipatore di calore del va...
