Descrizione

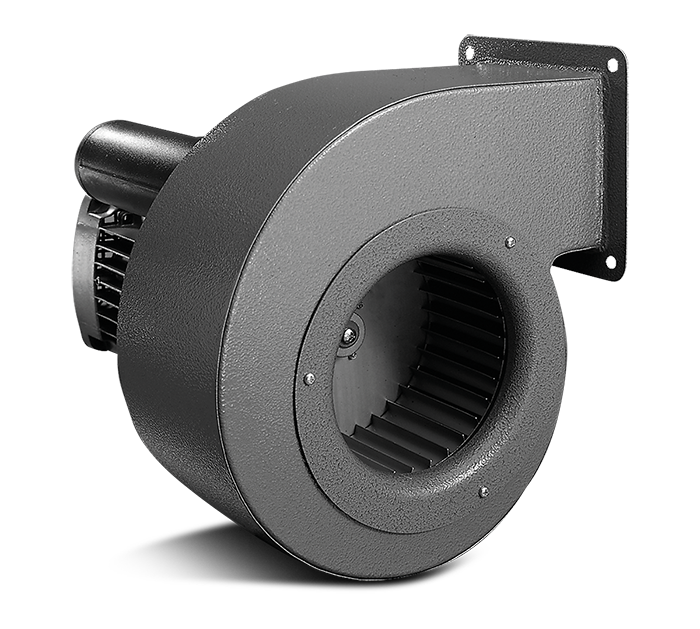

Ventilatore centrifugo industriale a media pressione, con girante a pale avanti, particolarmente adatto ad applicazioni in ambito industriale, per il raffreddamento di macchinari o componenti, ecc.
• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 2 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 2 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
Certificazioni
-
CE
Scheda Tecnica
-
Classe MotoreF
-
Corrente Assorbita a 400 V (A)14,1
-
Corrente Assorbita a 690 V (A)8,17
-
Frequenza (Hz)50
-
Grado Protezione IP55
-
Peso (Kg)103
-
Potenza assorbita max (W)7500
-
Temperatura di lavoro (°C)60
-
Tensione (V)400/690
-

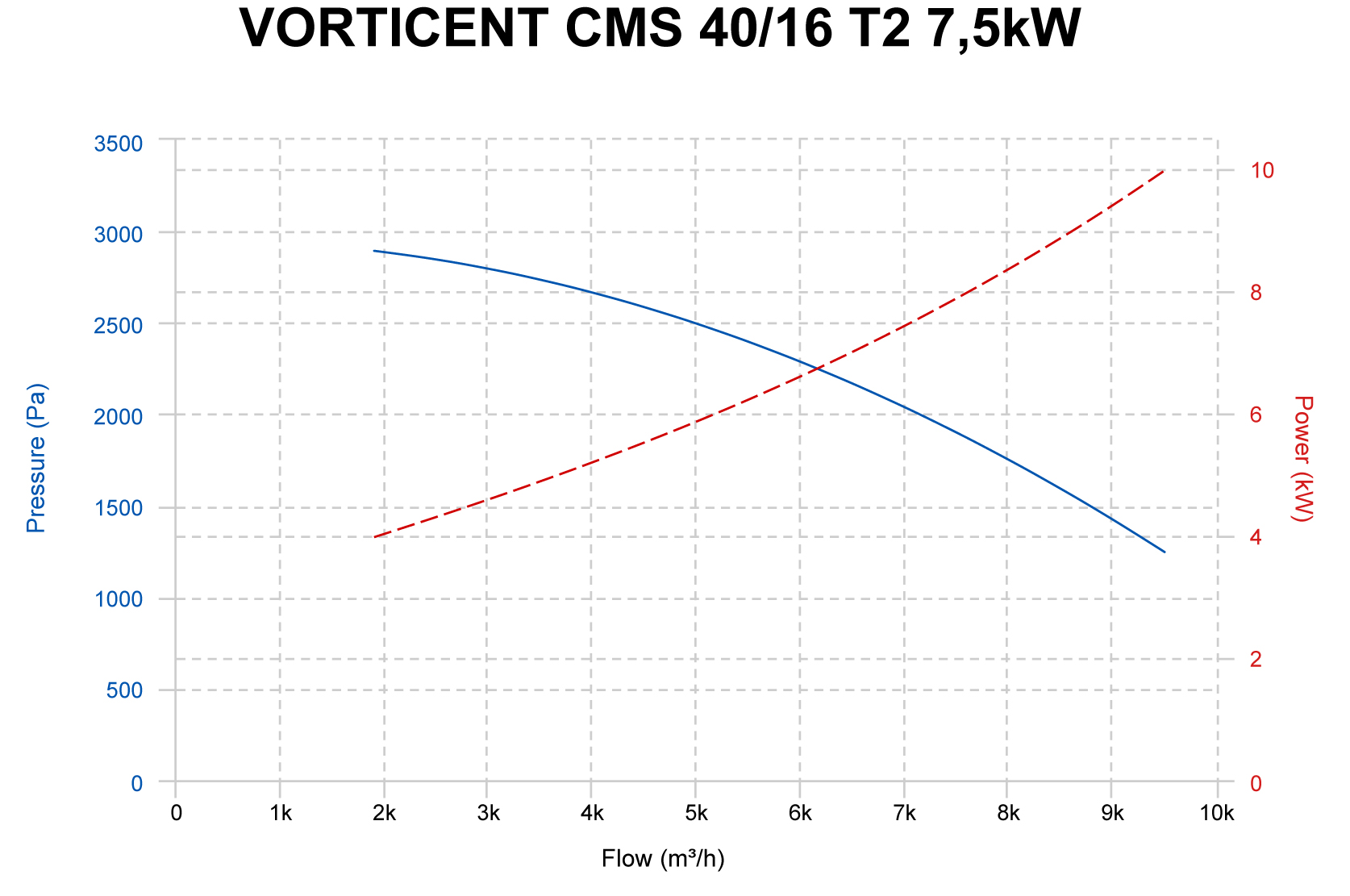

Portata max (m³/h)9510
-
RPM2910
-
Dimensione A2 (mm)328,2
-
Dimensione B (mm)22,5
-
Dimensione B1 (mm)294,3
-
Dimensione B2 (mm)396,1
-
Dimensione C (mm)Ø 325
-
Dimensione D (mm)Ø 438
-
Dimensione D1 (mm)Ø 11,5
-
Dimensione D2 (mm)Ø 20
-
Dimensione E (mm)380,5
-
Dimensione F (mm)406,5
-
Dimensione G (mm)261
-
Dimensione H (mm)38,5
-
Dimensione HC (mm)510,6
-
Dimensione I (mm)130,5
-
Dimensione J (mm)464
-
Dimensione K (mm)253
-
Dimensione L (mm)270
-
Dimensione M (mm)106
-
Dimensione N (mm)332
-
Dimensione N1 (mm)252
-
Dimensione N2 (mm)302
-
Dimensione O (mm)120
-
Dimensione P (mm)120
-
Dimensione Q (mm)364,7
-
Dimensione R (mm)480
-
Dimensione R1 (mm)322
-
Dimensione R2 (mm)450
-
Dimensione S (mm)397
-
Dimensione T (mm)473
-
Dimensione U (mm)47,36
-
Dimensione V (mm)57,8
-
Dimensione W (mm)378,6
-
Dimensione X (mm)132
-
Dimensione Y (mm)45,71
-
Dimensione Z (mm)8x45°
