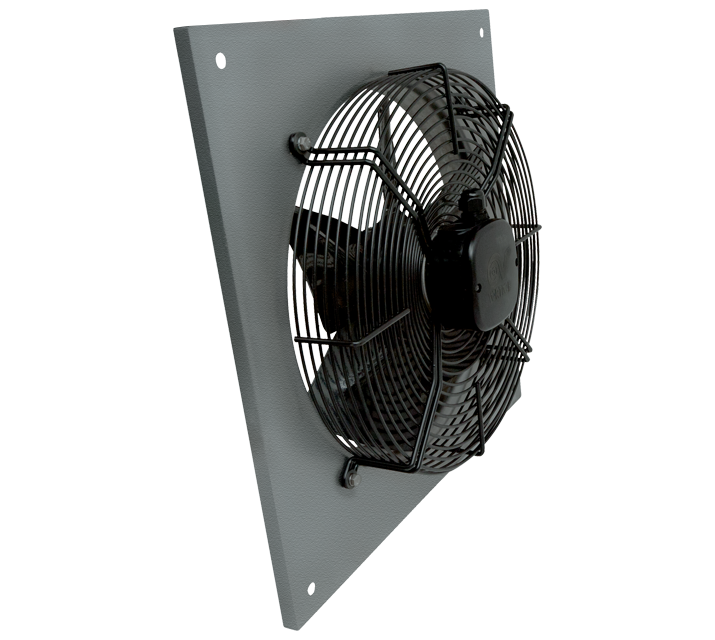

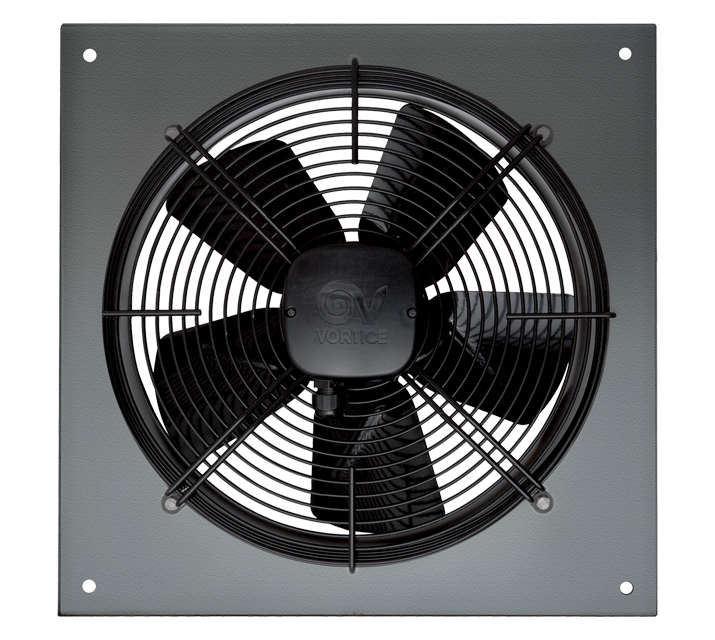

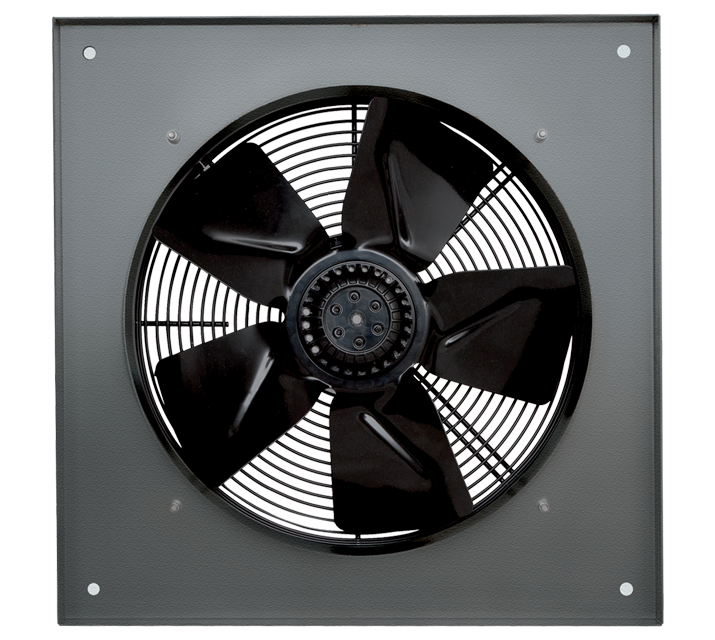

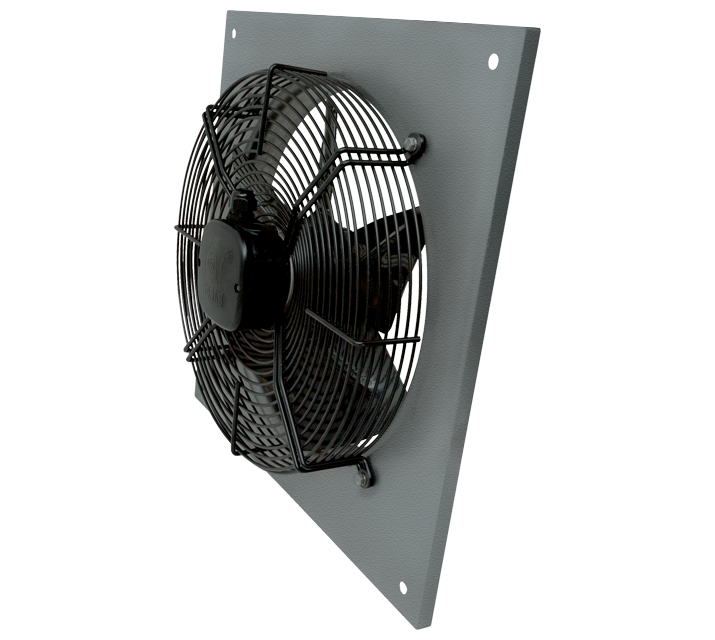

Descrizione
• Diametro nominale 350 mm
• Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore AC trifase ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto.
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); 5 pale stampate in lamiera d’acciaio elettrozincata e verniciate a polvere poliestere di colore nero.
• Controllabile in velocità mediante regolatore Vortice.
• Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore AC trifase ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto.
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); 5 pale stampate in lamiera d’acciaio elettrozincata e verniciate a polvere poliestere di colore nero.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
Download
CE
-
EAC
Scheda Tecnica
-
Corrente assorbita max (A)0,35
-
Diametro Nominale Condotto (mm)350
-
Frequenza (Hz)50
-
Grado Protezione IP54
-
Grado protezione motore IP54
-
IsolamentoI° classe
-
Numero Fasi (Ph)3
-
Numero Poli4
-
Peso (Kg)6.2
-
Potenza assorbita max (W)166
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)380-415
-

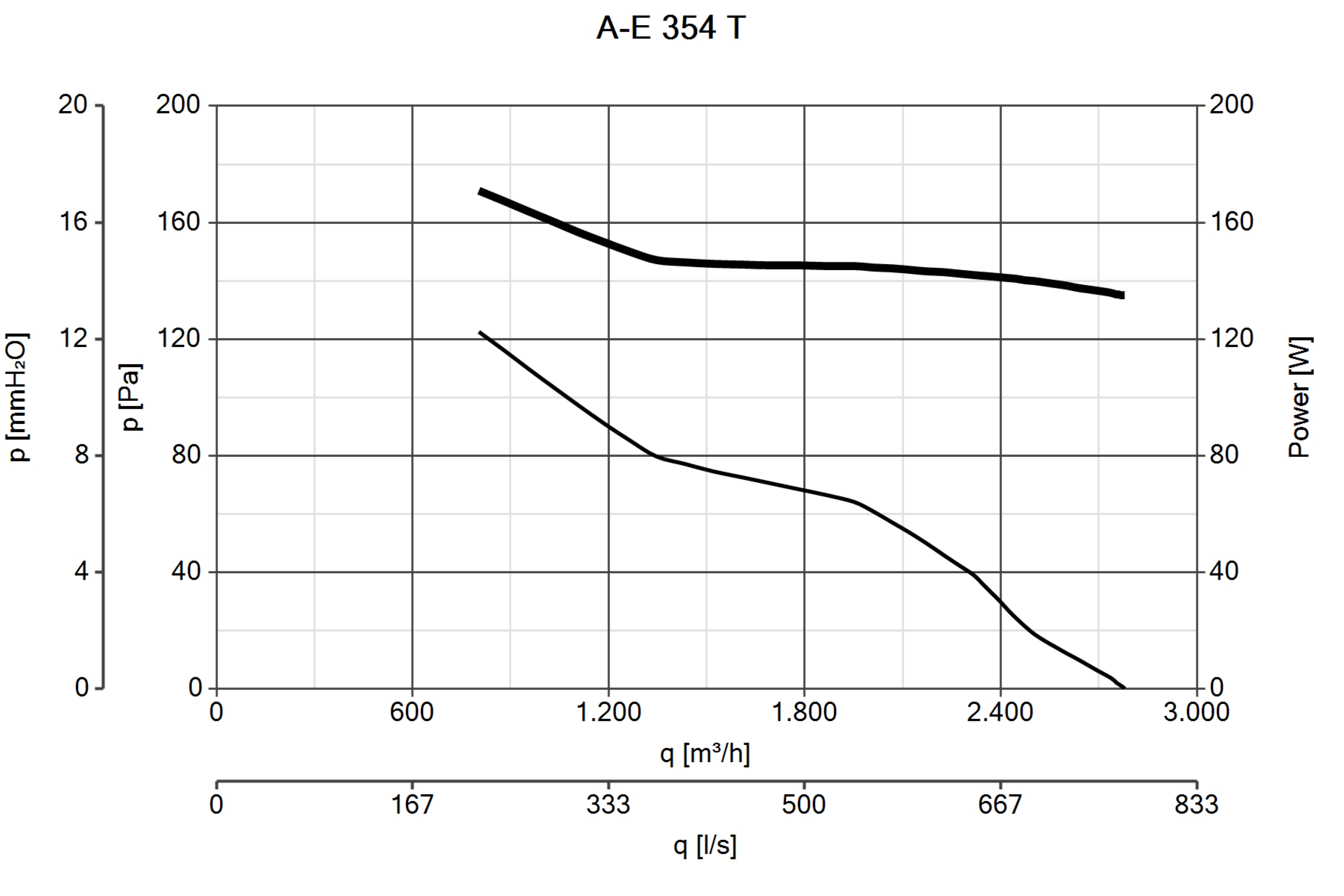

Portata max (l/s)772
-
Portata max (m³/h)2780
-
Potenza sonora Lw [dB(A)]69.2
-
Pressione max (Pa)122
-
Pressione max alla max vel. (mmH2O)12.4
-
Pressione Sonora Lp in campo libero [dB(A)] 1 m58.2
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m48.7
-
RPM1400
-
Tipo scambiatore di calore HRSnessuno
-
Tipo azionamentoa velocità multiple: VM
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Nome o denominazione commerciale del fabbricanteVortice
-
SFPint [W/m3/s]NA
-
Efficienza termica del recupero di calore [%]NA
-
Portata nominale [m3/s]0,54
-
Potenza elettrica assorbita effettiva [KW]0,145
-
Velocità frontale alla portata nominale [m/s]5.63
-
Pressione esterna nominale (?ps, ext) [Pa]82
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]18
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]30.5
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Potenza sonora LWA sulla cassa [dB(A)]69.2
-
Dimensione A (mm)450
-
Dimensione B (mm)366
-
Dimensione C (mm)155
-
Dimensione D (mm)12
-
Dimensione E (mm)85
-
Dimensione F (mm)74
-
Dimensione G (mm)9
-
Dimensione H (mm)380
