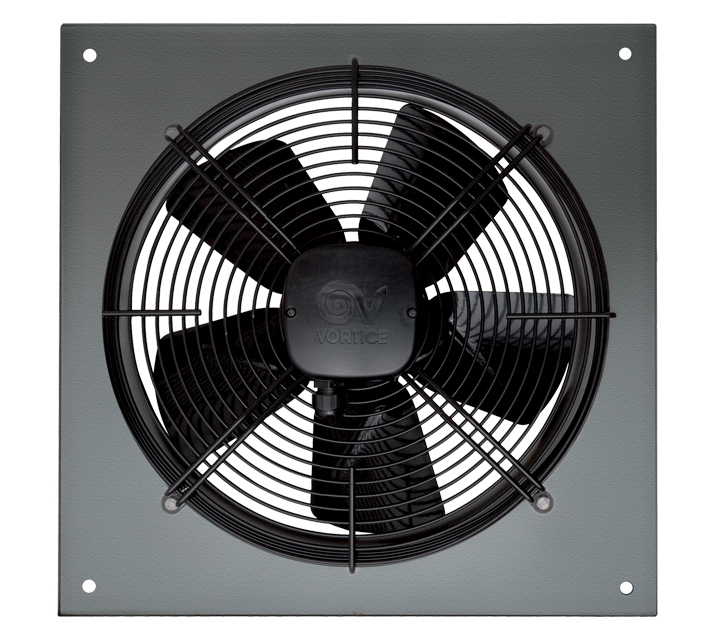

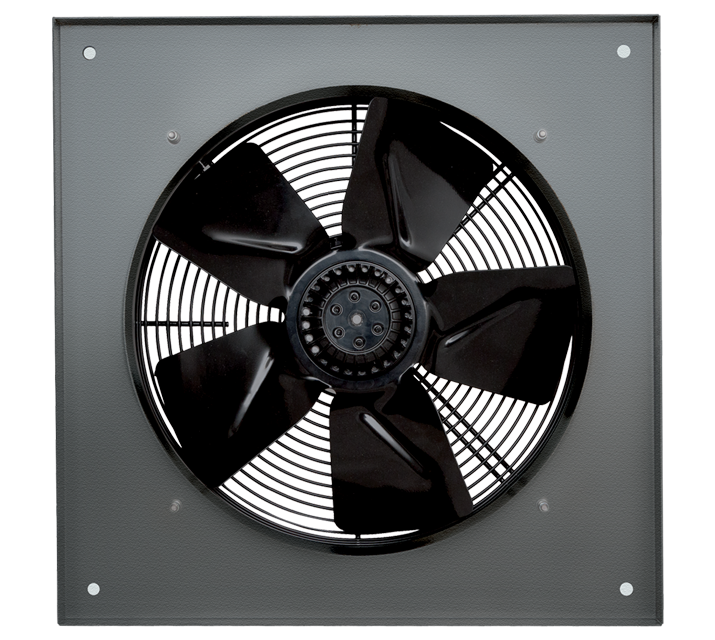

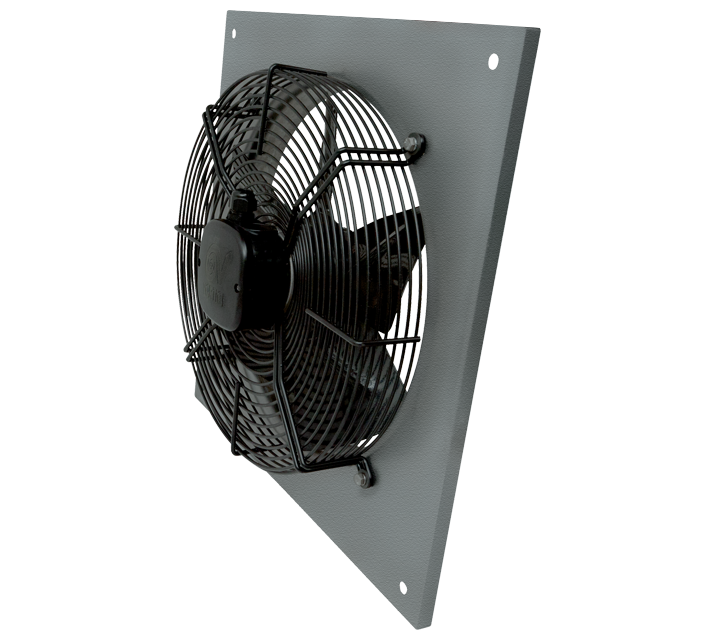

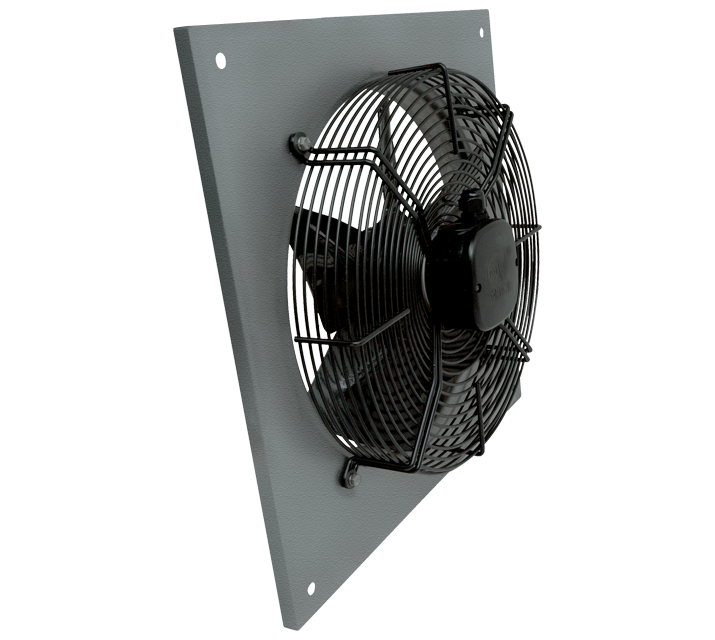

Descrizione

• Diametro nominale 560 mm
• Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore monofase AC ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto.
• Portata massima 6500 m3/h
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); 5 pale stampate in lamiera d’acciaio elettrozincata e verniciate a polvere poliestere di colore nero.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    1.60
  • Diametro Nominale Condotto (mm)
    560
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    54
  • Grado protezione motore IP
    54
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    1
  • Numero Poli
    6
  • Peso (Kg)
    24.2
  • Potenza assorbita max (W)
    350
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240

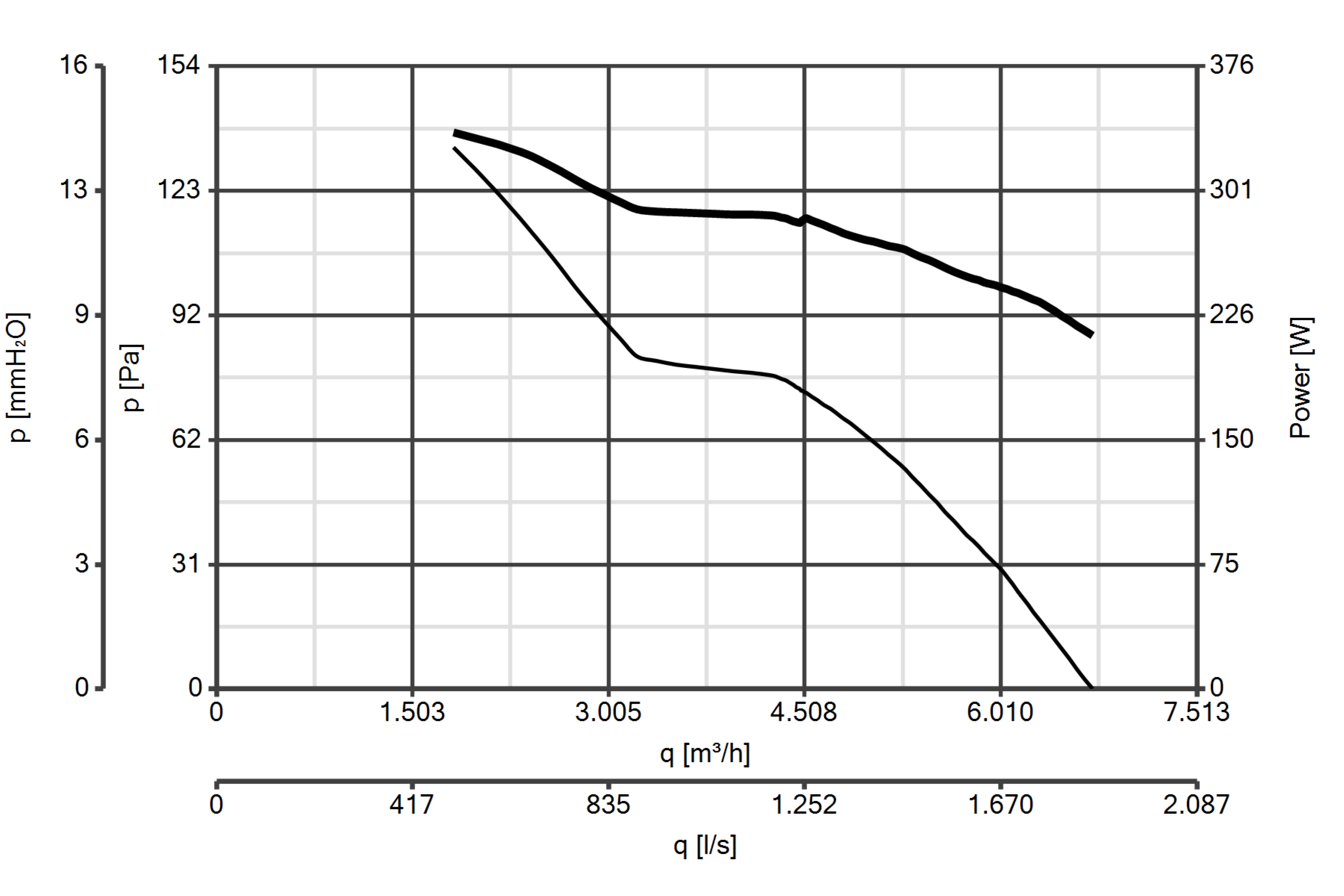

  • Portata max (l/s)
    1865
  • Portata max (m³/h)
    6715
  • Potenza sonora Lw [dB(A)]
    77.7
  • Pressione max (Pa)
    134
  • Pressione max alla max vel. (mmH2O)
    13.7
  • Pressione Sonora Lp in campo libero [dB(A)] 1 m
    66.7
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m
    57.2
  • RPM
    1000
  • Dimensione A (mm)
    725
  • Dimensione B (mm)
    563
  • Dimensione C (mm)
    248
  • Dimensione D (mm)
    16
  • Dimensione E (mm)
    161
  • Dimensione F (mm)
    105
  • Dimensione G (mm)
    11
  • Dimensione H (mm)
    675
