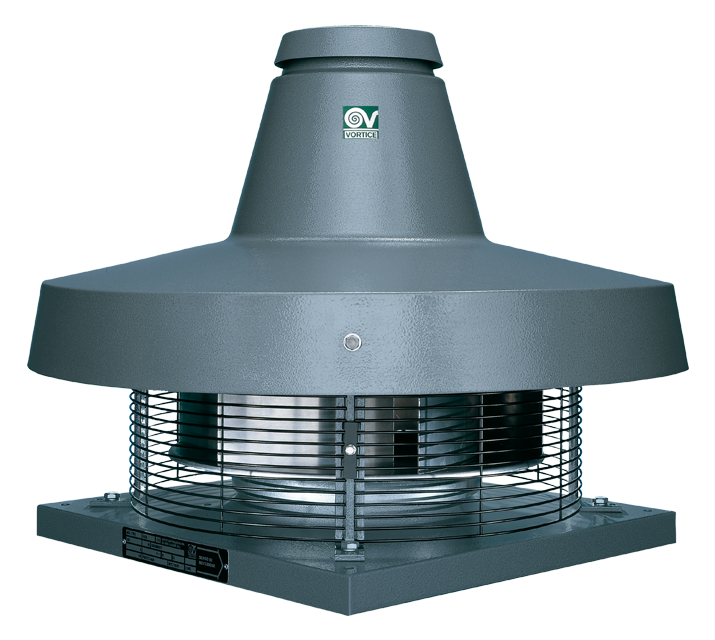

Descrizione

• Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.

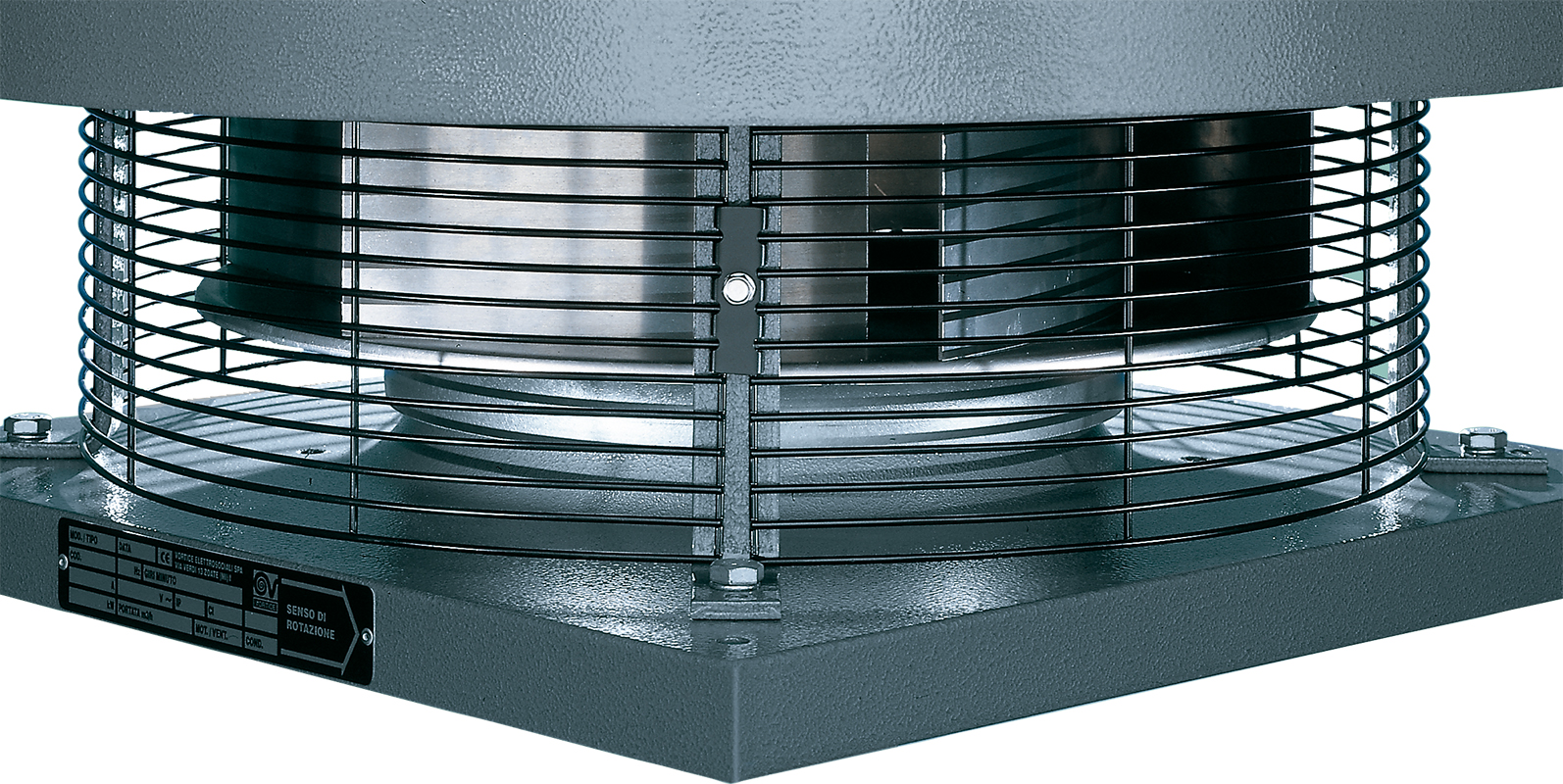

• Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciato con vernice epossidica nera.
• Girante centrifuga a pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) in lamiera di acciaio zincata a caldo, con mozzo scanalato in acciaio.
• Motore AC trifase classe di isolamento H, ad 1 velocità, con albero montato su supporti con cuscinetti a sfere a doppio schermo di protezione.
• Portata massima: 1000 m3/h
• Motore e ventilatore sono studiati per un funzionamento in ambienti con temperature superiori ai 65°C.
• Ventola di raffreddamento per una migliore dissipazione del calore
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Cavo per garantire la continuità di messa a terra.
• Cavo di sicurezza in acciaio per ancorare la macchina dopo l’installazione.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    3,25
  • Diametro Nominale Condotto (mm)
    400
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    4
  • Peso (Kg)
    81
  • Potenza assorbita max (W)
    1900
  • Temp. ambiente max funzionamento continuativo (°C)
    70
  • Tensione (V)
    400

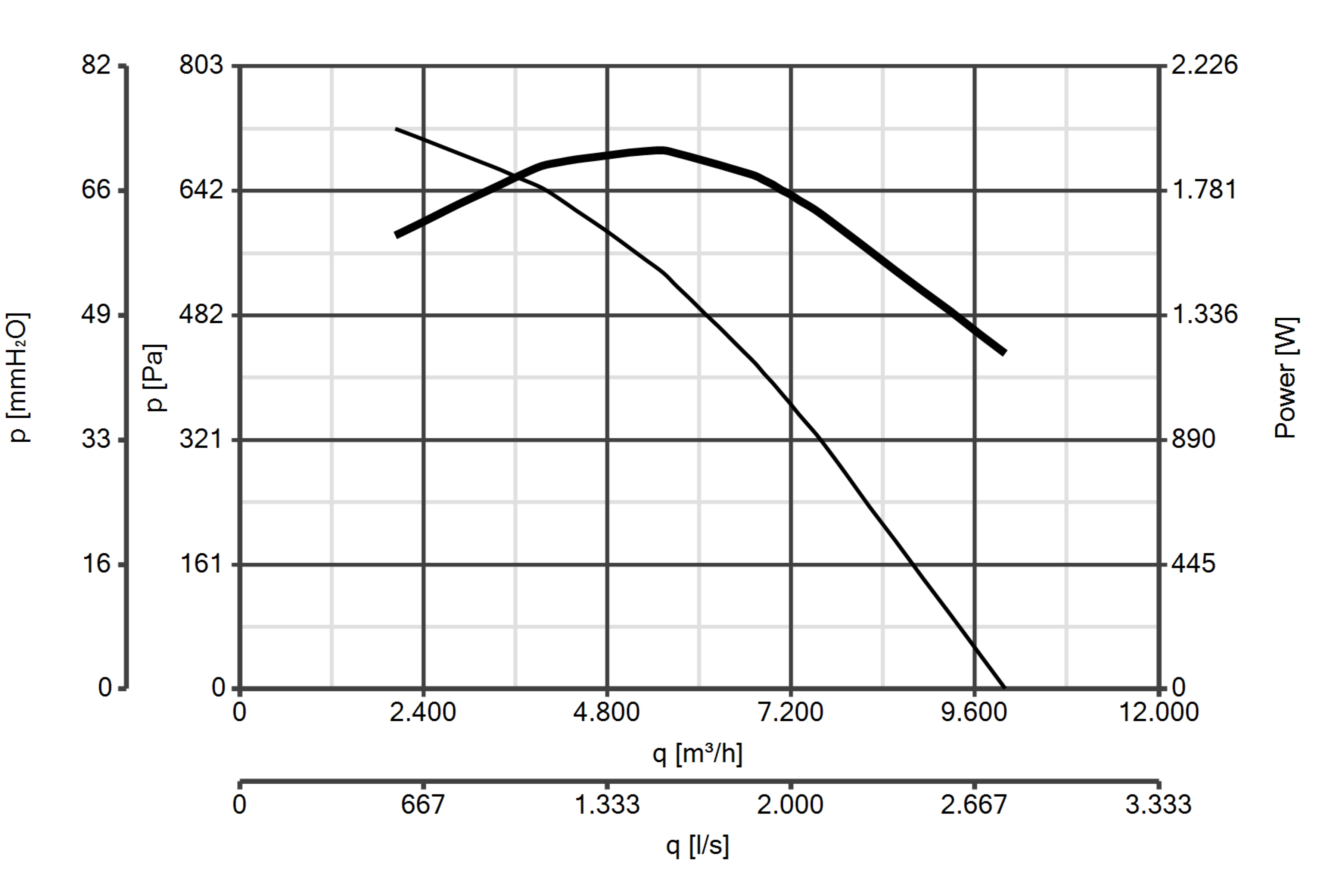

  • Portata max (l/s)
    2778
  • Portata max (m³/h)
    10000
  • Pressione max (mmH2O)
    84,5
  • Pressione max (Pa)
    830
  • Pressione Sonora Lp [dB (A)] 3m
    84
  • pressione_stat_max
    84,5 Pa 830
  • RPM
    1420
  • Dimensione A (mm)
    1015
  • Dimensione B (mm)
    830
  • Dimensione C (mm)
    750
  • Dimensione D (mm)
    449
  • Dimensione E (mm)
    283
  • Dimensione F (mm)
    38
  • Dimensione G (mm)
    40
  • Dimensione H (mm)
    770
  • Dimensione L (mm)
    Ø 365
  • Dimensione M (mm)
    Ø 375
  • Dimensione N (mm)
    Ø 564
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

TR-CU 70/100    (CONTROTELAIO DI BASE U)
TR-CU 70/100 (CONTROTELAIO DI BASE U)
Controtelaio di base per fissare l’apparecchio al muro
TR-B 70/100 (BOCCAGLIO ASPIRAZIONE)
TR-B 70/100 (BOCCAGLIO ASPIRAZIONE)
Boccaglio di aspirazione per facilitare l’immissione dell’aria dal lato dell’aspirazione
TR-G 70/100 (GRIGLIA DI PROTEZIONE)
TR-G 70/100 (GRIGLIA DI PROTEZIONE)
Griglia di protezione da applicare al prodotto sul lato di aspirazione per proteggere le parti in movimento nel caso l’apparecchio sia installato in posizione accessibile
IRET INVERTER 5 M
IRET INVERTER 5 M
Regolatore di velocità a variazione di frequenza (Inverter) ad alimentazione trifase destinato al controllo di uno o più motori AC trifase anche non specificamente progettati per l...
