Descrizione

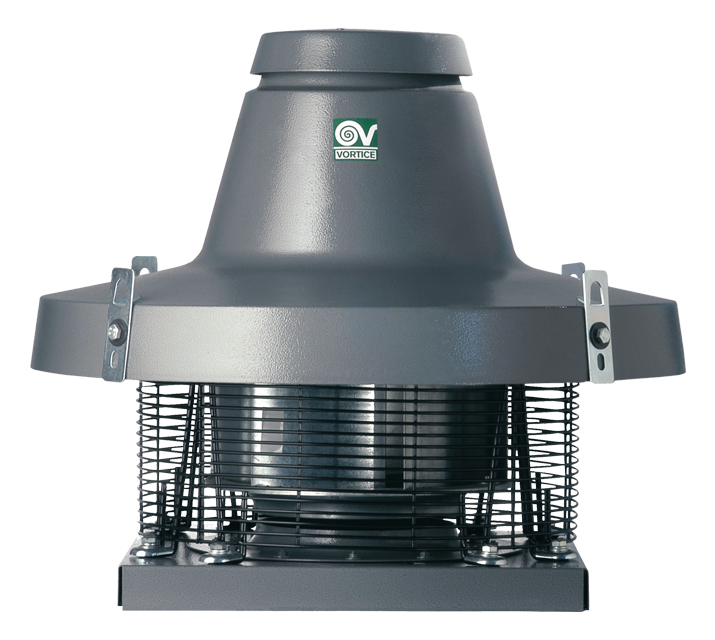

• Ventilatore centrifugo da tetto adatto per l’aspirazione di fumi caldi fino a 400°C per 120 minuti.
• Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Piastra porta-motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
• Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
• Girante centrifuga a pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) realizzate in lamiera d’acciaio elettrozincata.
• Motore Dahlander AC trifase a 2 velocità, con albero montato su supporti con cuscinetti a sfere, grandezza standard UNEL MEC B5, auto ventilato. Classe isolamento motore H, con ventola di raffreddamento e pressacavo per connessione, in metallo.
• Portata minima 11000 m3/h
Portata massima 12800 m3/h.
• Equipaggiata con un condensatore di avviamento che deve essere montato lontano dal ventilatore in modo che non possa essere danneggiato dal calore.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Cavo per garantire la continuità di messa a terra.
• Cavo di sicurezza in acciaio per ancorare la macchina dopo l’installazione.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

torrette_tr_ed_ambiente01
torrette_tr_ed_ambiente02
torrette_tr_ed_ambiente03

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    3,50
  • Corrente max assorbita alla min vel. (A)
    2,40
  • Diametro Nominale Condotto (mm)
    500
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    6
  • Peso (Kg)
    125
  • Potenza max assorbita alla max vel. (W)
    1930
  • Potenza max assorbita alla min vel. (W)
    1280
  • Temp. ambiente max funzionamento continuativo (°C)
    90
  • Tensione (V)
    380-415
  • Portata max alla max vel. (l/s)
    3556
  • Portata max alla max vel. (m³/h)
    12800
  • Portata max alla min vel. (l/s)
    3056
  • Portata max alla min vel. (m³/h)
    11000
  • Pressione max alla max vel. (mmH2O)
    59
  • Pressione max alla max vel. (Pa)
    579
  • Pressione max alla min vel. (mmH2O)
    42
  • Pressione max alla min vel. (Pa)
    412
  • Pressione Sonora Lp [dB (A)] 3m
    80
  • RPM max
    930
  • RPM min
    700
  • Dimensione A (mm)
    1165
  • Dimensione B (mm)
    980
  • Dimensione C (mm)
    900
  • Dimensione D (mm)
    605
  • Dimensione E (mm)
    383
  • Dimensione F (mm)
    38
  • Dimensione G (mm)
    40
  • Dimensione H (mm)
    1026
  • Dimensione L (mm)
    465
  • Dimensione M (mm)
    472
  • Dimensione N (mm)
    715
quota

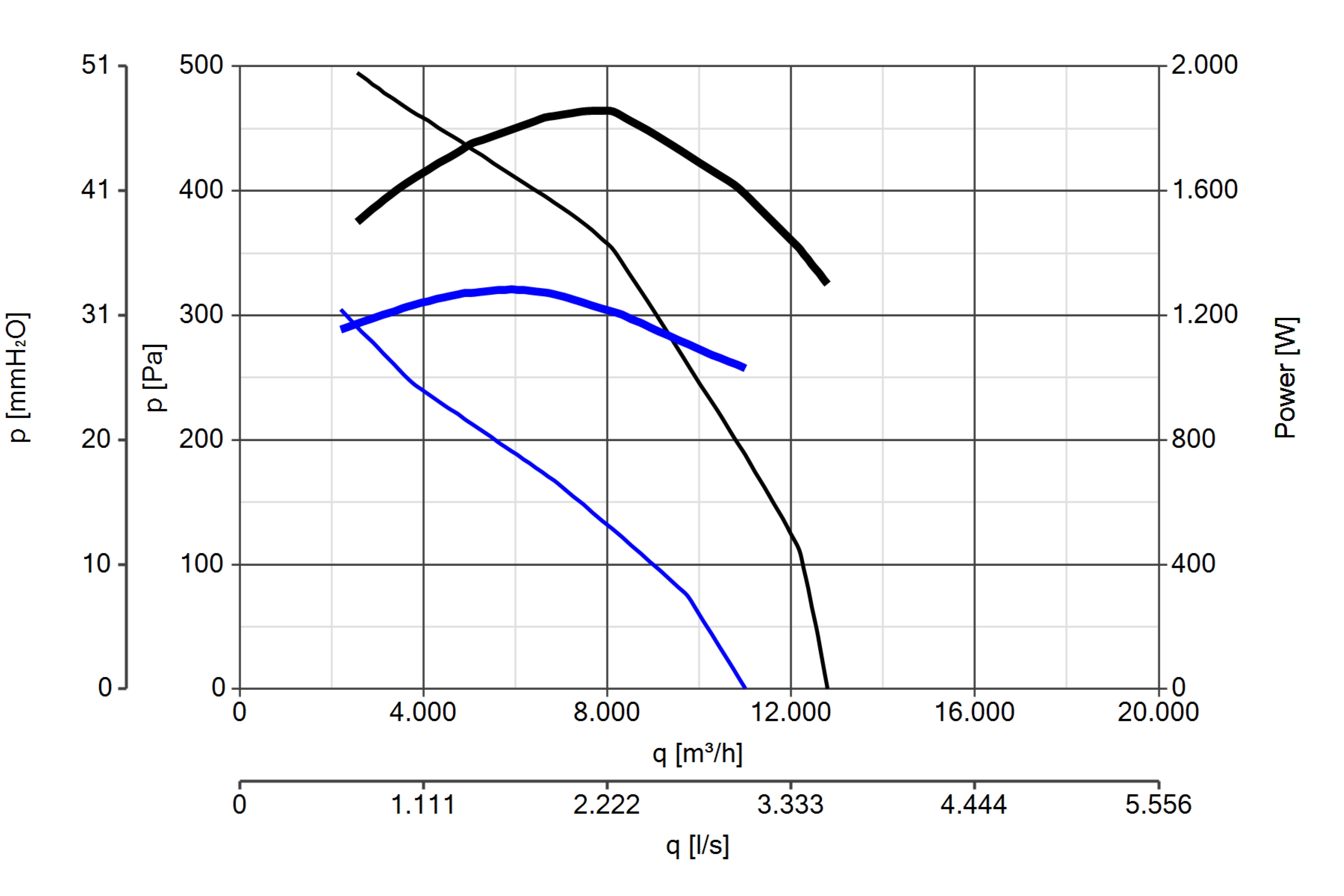

Curva_JPG_15086-Curve_per_Catalogo
