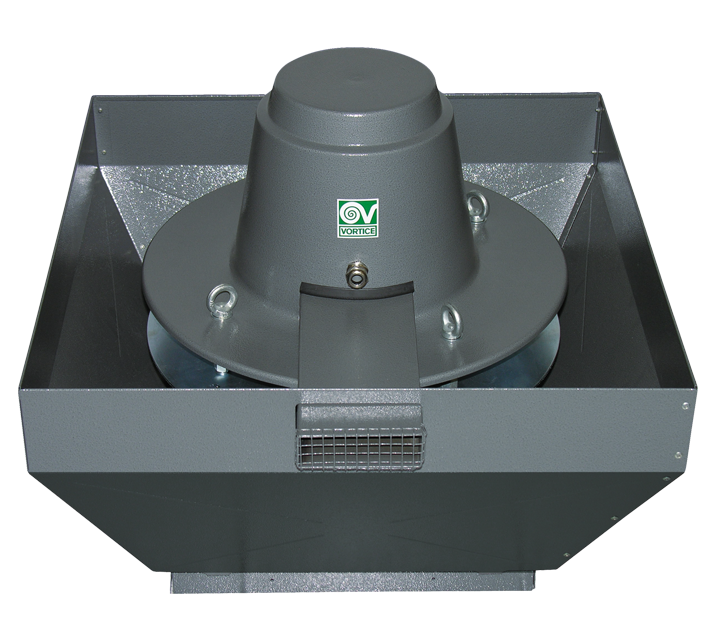

Descrizione

• Ventilatore centrifugo da tetto adatto per l’aspirazione di fumi caldi fino a 400°C per 120 minuti.
• Base stampata in lamiera d’acciaio fosfatata, verniciata a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio di aspirazione a profilo aerodinamico per ottimizzare le prestazioni, facente corpo unico con la base e calibrato per ottimizzare il flusso d’aria.
• Piastra porta motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
• Piastra superiore per supporto copri-motore realizzata in acciaio con trattamento superficiale di zincatura galvanica.
• Camera di raffreddamento per aria fredda aspirata dall’esterno, realizzata in lamiera di acciaio verniciata con polvere poliestere con cottura in forno, colore grigio martellato.
• Copri-motore realizzato in lamiera di acciaio decapata e fosfatata, verniciato con polvere poliestere con cottura in forno, colore grigio martellato.
• Griglie di protezione e anti volatili (conformi alla norma UNI ISO 13857), realizzate in anelli di acciaio elettrosaldato e verniciate con vernice epossidica nera.
• Girante centrifuga con pale rovesce autopulenti dinamicamente bilanciate (UNI ISO 1940, Punto 1 – Classe 6.3) in lamiera d’acciaio elettrozincata.
• Motore AC Dahlander trifase a 2 velocità, con albero montato su supporti con cuscinetti a sfere, grandezza standard UNEL MEC B5, auto ventilato. Classe di isolamento motore H, con ventola di raffreddamento e pressacavo per connessione in metallo.
• Portata minima 8200 m3/h.
• Portata massima 9200 m3/h.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Cavo per garantire la continuità di messa a terra.
• Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

torrette_tr_ed_v_ambiente01
torrette_tr_ed_v_ambiente02
torrette_tr_ed_v_ambiente03

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    2,00
  • Corrente max assorbita alla min vel. (A)
    1,30
  • Diametro Nominale Condotto (mm)
    500
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    8
  • Peso (Kg)
    217
  • Potenza max assorbita alla max vel. (W)
    810
  • Potenza max assorbita alla min vel. (W)
    700
  • Temp. ambiente max funzionamento continuativo (°C)
    90
  • Tensione (V)
    400
  • Portata max alla max vel. (l/s)
    2556
  • Portata max alla max vel. (m³/h)
    9200
  • Portata max alla min vel. (l/s)
    2278
  • Portata max alla min vel. (m³/h)
    8200
  • Pressione max alla max vel. (mmH2O)
    34
  • Pressione max alla max vel. (Pa)
    334
  • Pressione max alla min vel. (mmH2O)
    28
  • Pressione max alla min vel. (Pa)
    275
  • Pressione Sonora Lp [dB (A)] 3m
    71
  • RPM max
    720
  • RPM min
    610
  • Dimensione A (mm)
    1462
  • Dimensione B (mm)
    980
  • Dimensione C (mm)
    900
  • Dimensione D (mm)
    1010
  • Dimensione E (mm)
    595
  • Dimensione F (mm)
    38
  • Dimensione G (mm)
    40
  • Dimensione H (mm)
    923
  • Dimensione L (mm)
    465
  • Dimensione M (mm)
    472
  • Dimensione N (mm)
    715
  • Dimensione Q (mm)
    12
  • Dimensione R (mm)
    50
quota

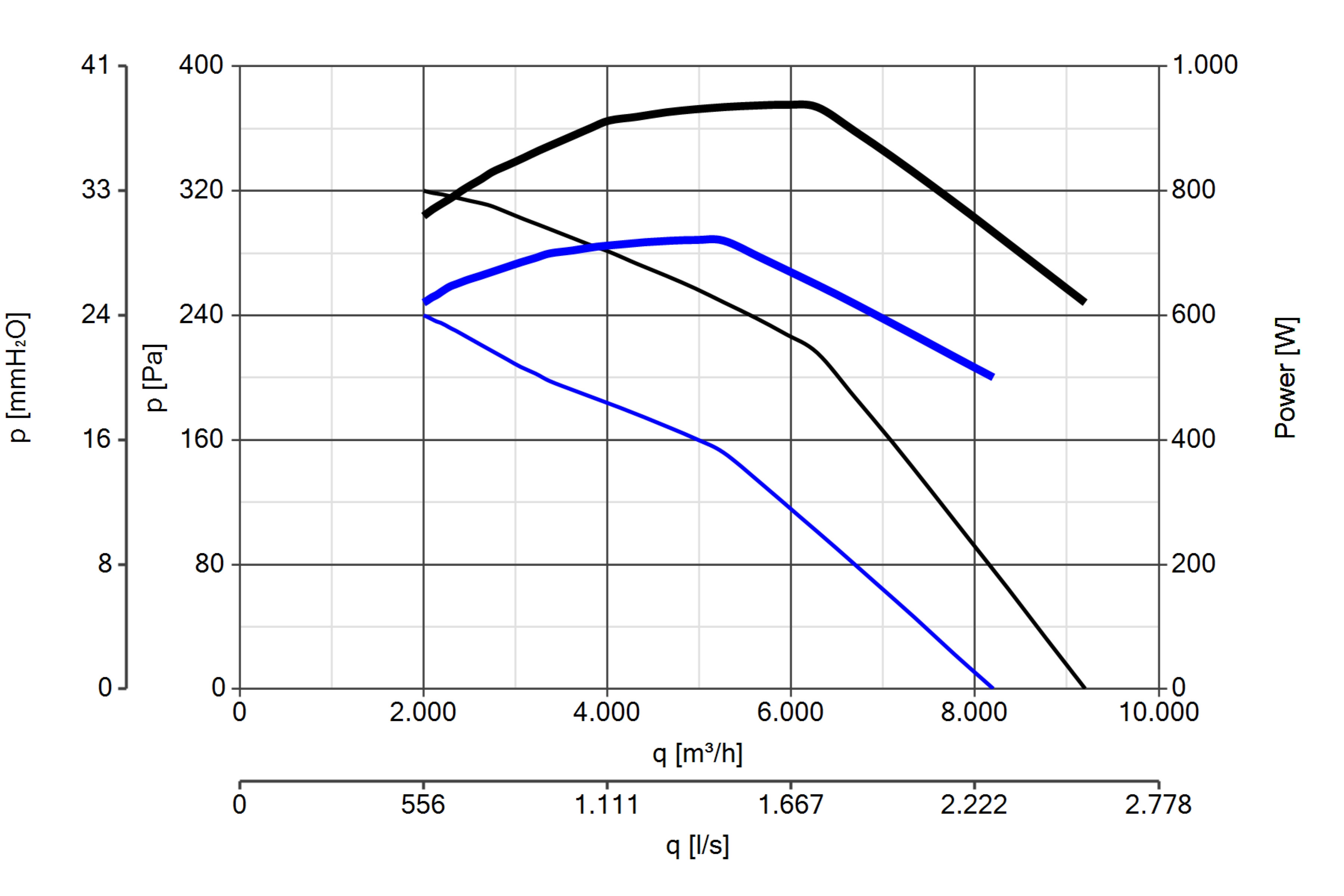

Curva_JPG_15175-Curve_per_Catalogo
