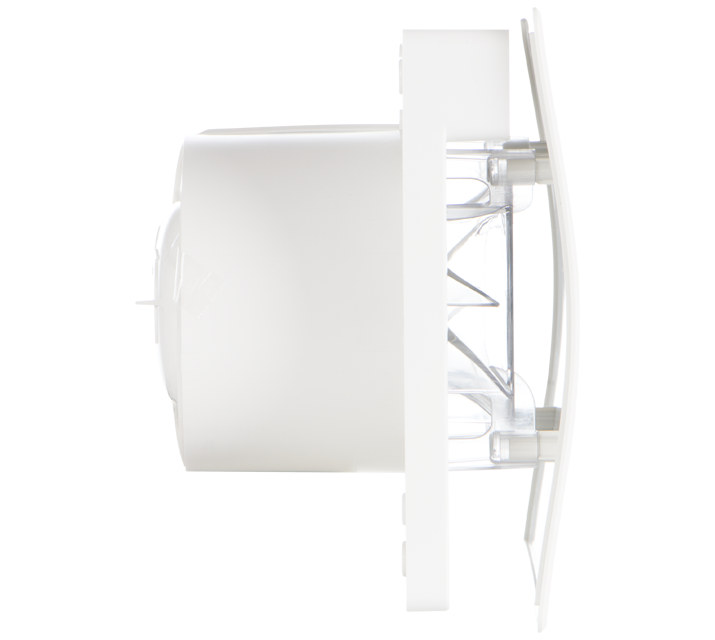

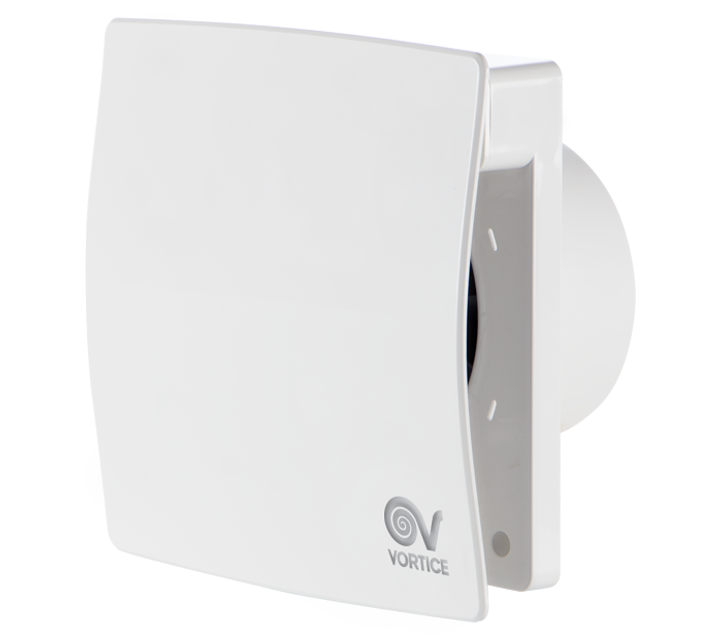

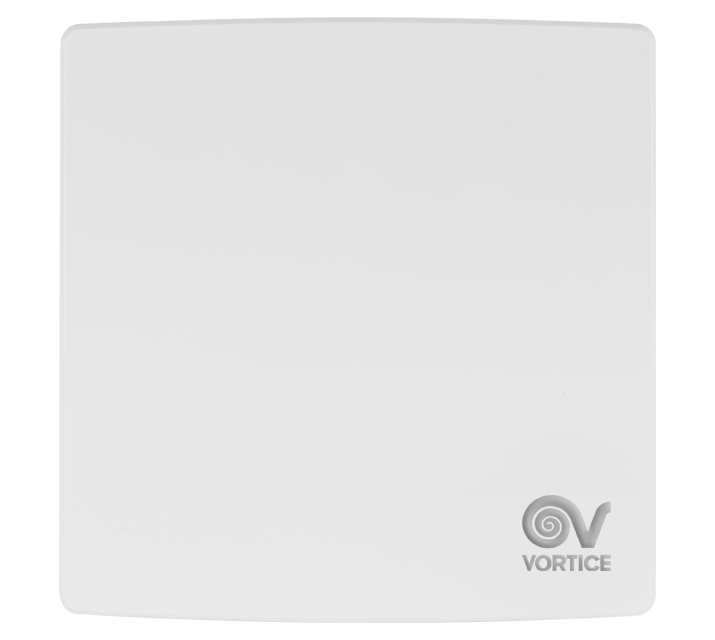

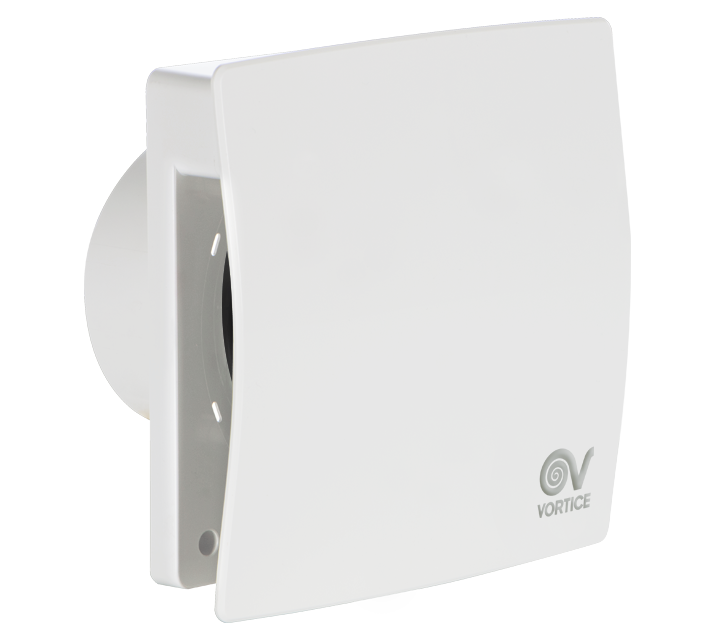

Descrizione

• Costruzione in resina plastica resistente agli urti e all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm
• Motore AC con albero montato su supporto a cuscinetti a sfere, direttamente abbinato ad una girante elico-centrifuga in materiale plastico.
• Portata massima 90 m3/h
• Dotato di serie di valvola di non ritorno a farfalla per evitare il rientro non voluto di aria quando spento.
• Grado di protezione IP45, che garantisce la possibilità di installazione nella Zona 1 del bagno secondo la norma internazionale IEC 60364-7.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • CCC CCC
  • EAC EAC
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE

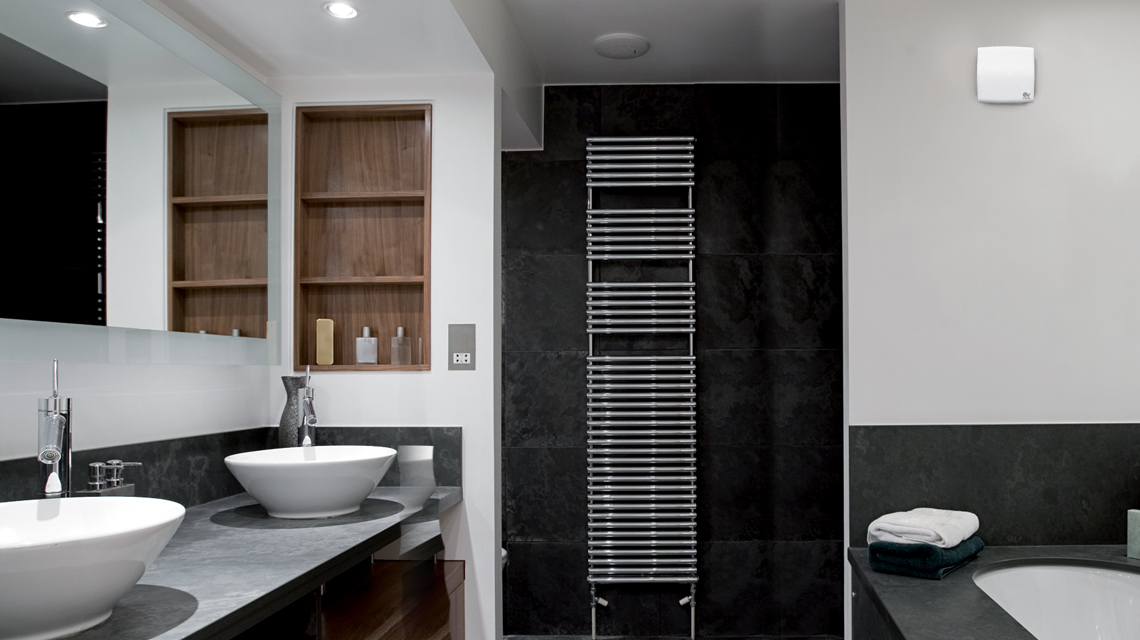

punto_evo_flexo_ambiente01

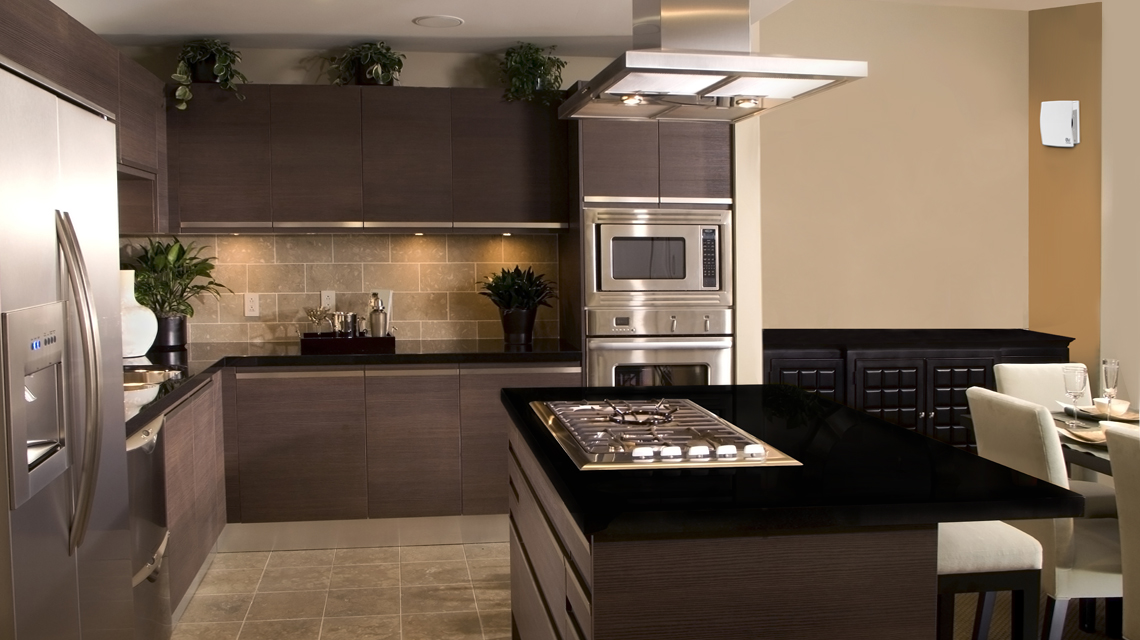

punto_evo_flexo_ambiente02

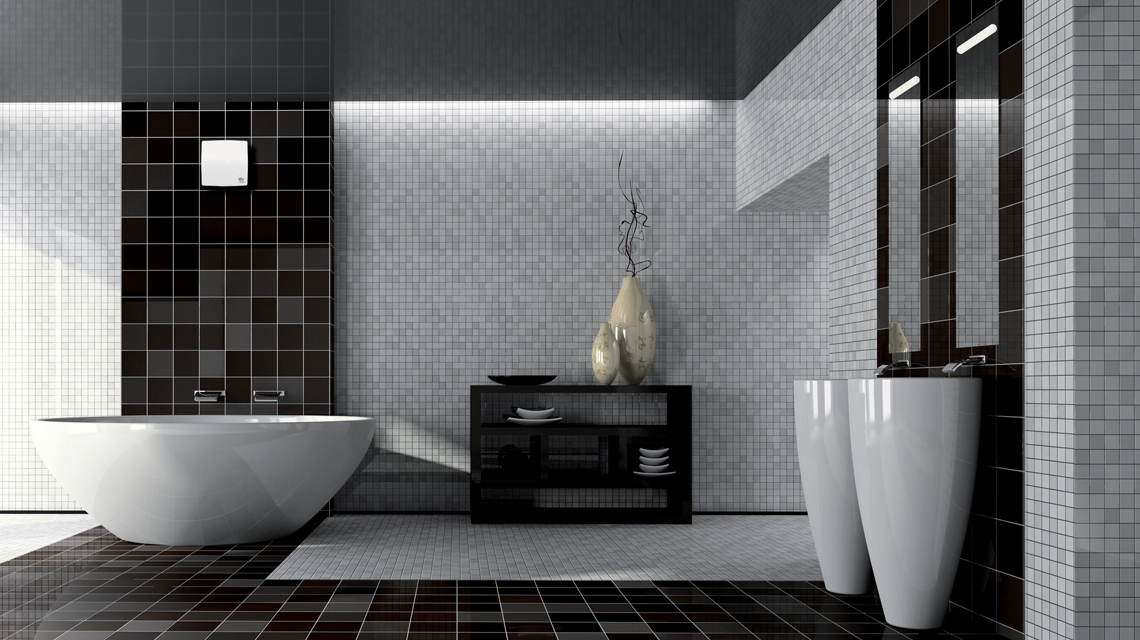

punto_evo_flexo_ambiente03

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,052
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    45
  • Isolamento
    II° classe
  • Peso (Kg)
    0,6
  • Potenza max assorbita alla max vel. (W)
    9
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    25
  • Portata max alla max vel. (m³/h)
    90
  • Potenza sonora Lw [dB(A)] - max vel
    47,4
  • Pressione max alla max vel. (mmH2O)
    4
  • Pressione max alla max vel. (Pa)
    39,23
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.
    26,9
  • RPM max
    2175
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -9,9
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -23,2
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    -2,2
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    87
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    8,0
  • Livello di potenza sonora LWA [dB(A)]
    47
  • Portata di riferimento [m3/s]
    0,0169
  • Differenza di pressione di riferimento [Pa]
    21
  • SPI [W/(m3/h)]
    0,11823
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    163
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    173
  • Dimensione B (mm)
    173
  • Dimensione C (mm)
    126
  • Dimensione D (mm)
    Ø 98
  • Dimensione E (mm)
    61,5
  • Dimensione F (mm)
    50
  • Dimensione G (mm)
    132
  • Dimensione H (mm)
    132
  • Dimensione L (mm)
    Ø 3,5
quota

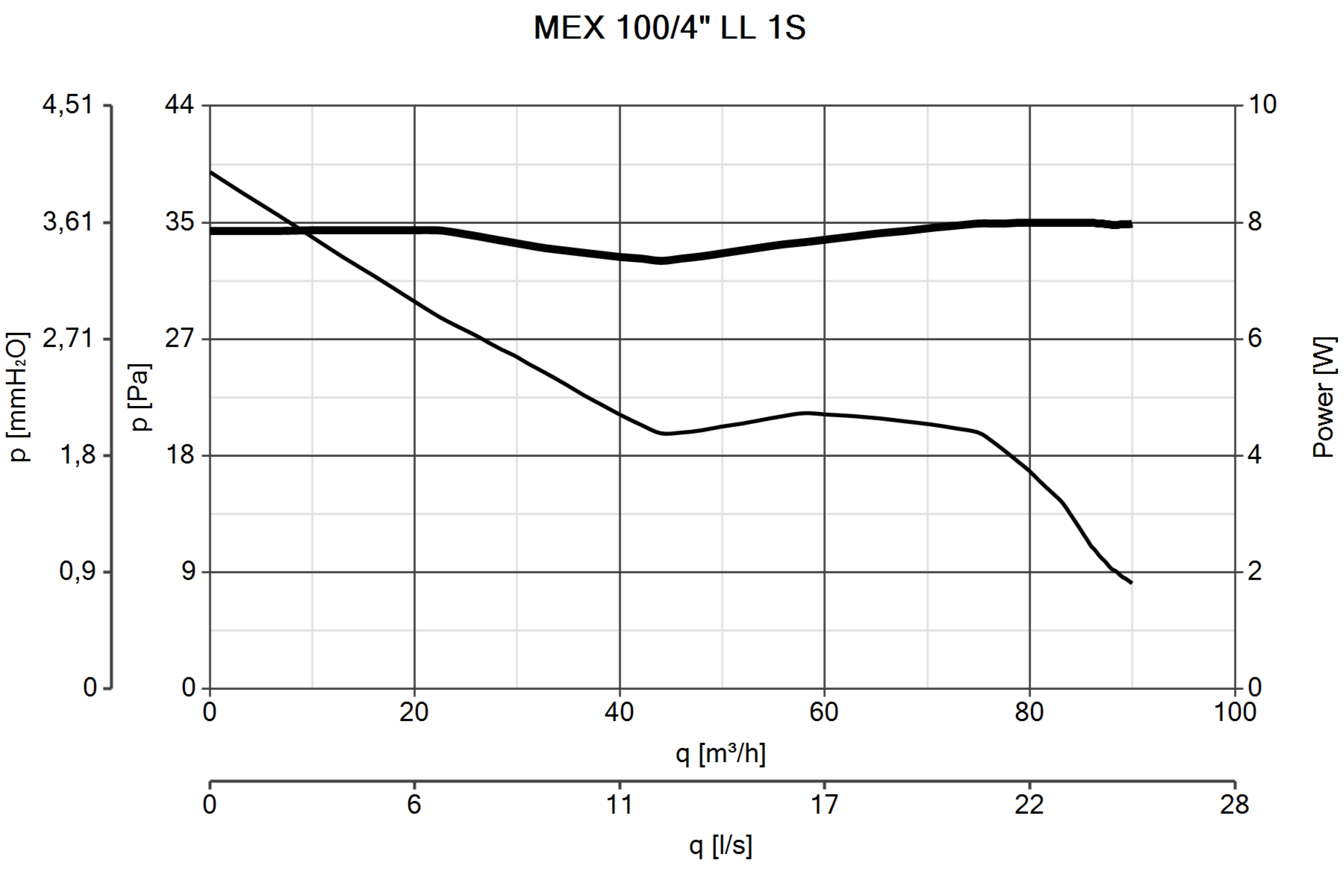

Curva_JPG_11313-Curve_per_Catalogo
