Codice 45268

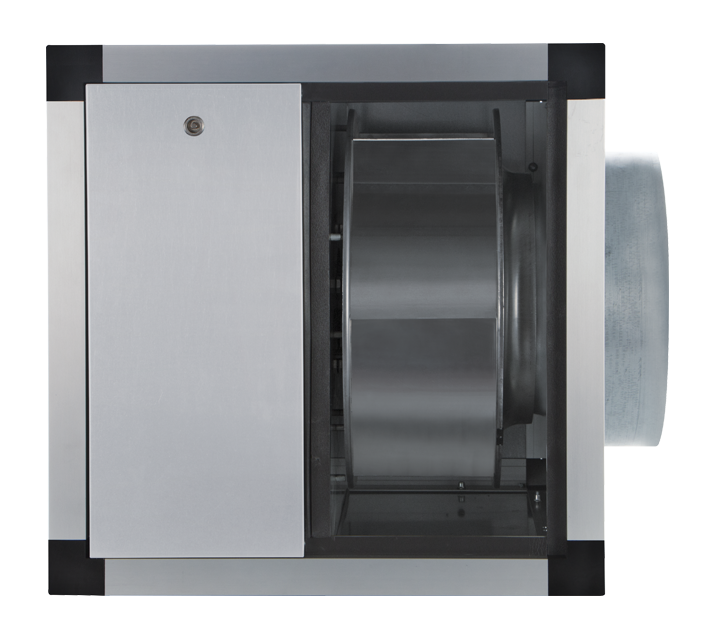

VORT QBK-SAL KC M 355

Casse ventilanti per estrazione di aria calda, umida e inquinata da residui in sospensione

Descrizione

• Struttura realizzata con angolari in alluminio estruso UNI 9006 e pannelli di spessore 23 mm in lamiera zincata 6/10, isolati tra di loro mediante lana di roccia.

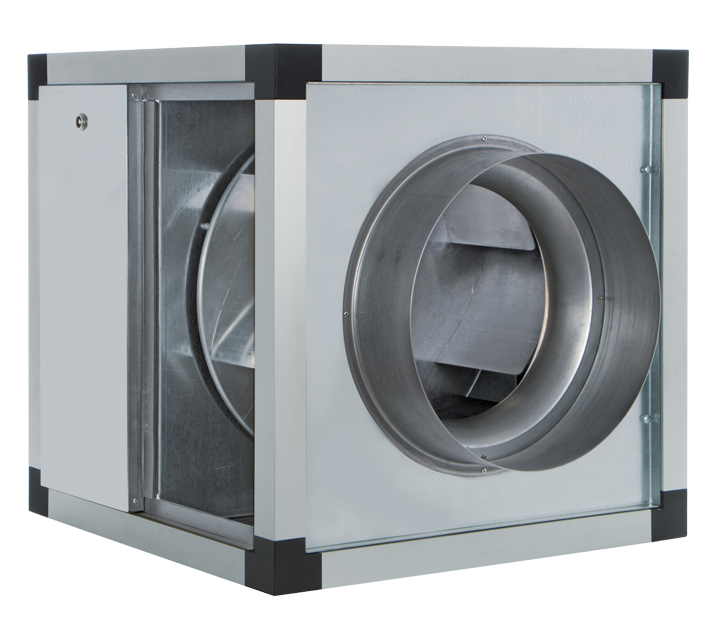

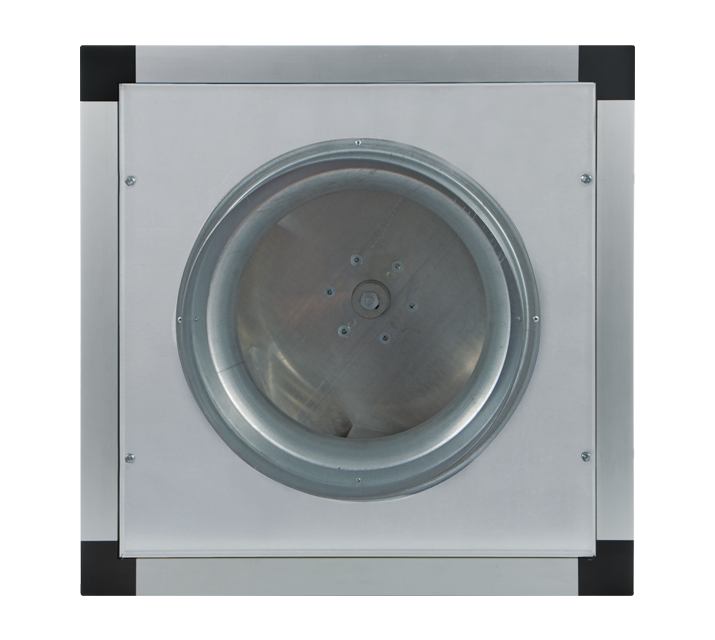

• Bocca di aspirazione a sezione circolare.
• Bocca di mandata a sezione rettangolare con possibilità di uscita circolare con apposito accessorio.
• Diametro nominale pari a 355 mm.
• Motore AC ad alimentazione monofase ad 1 velocità con albero montato su supporto con cuscinetti a sfere, posizionato fuori dal flusso dell’aria e separato dalla girante mediante un pannello metallico.
• Girante centrifuga a pale rovesce autopulenti, dinamicamente bilanciate (ISO 1940 classe 6.3).

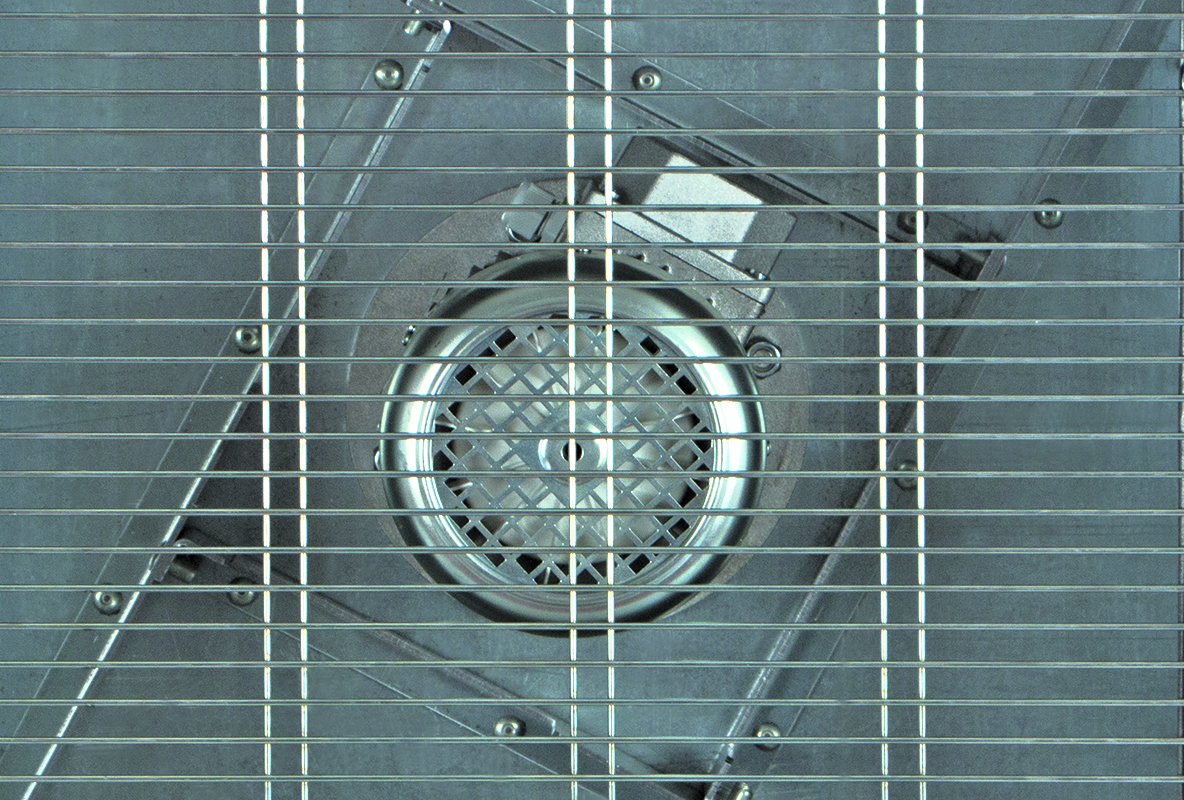

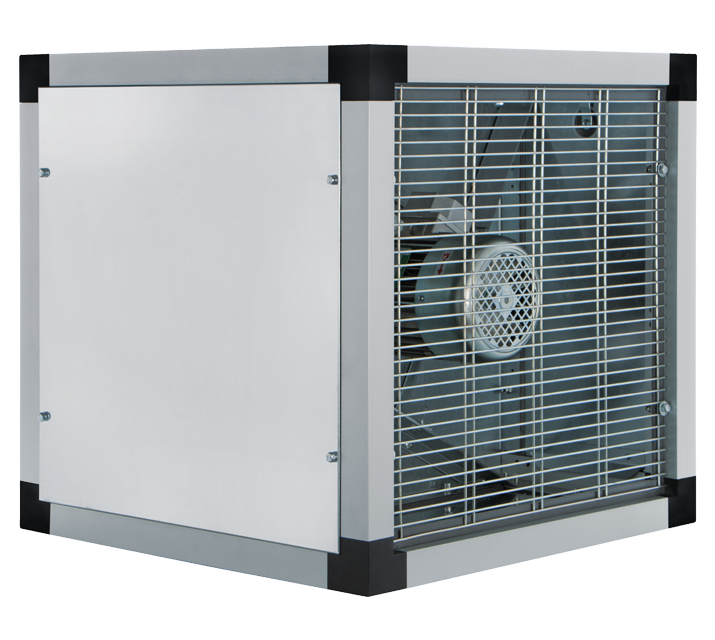

• Griglia anti-volatile in acciaio zincato a protezione del motore.

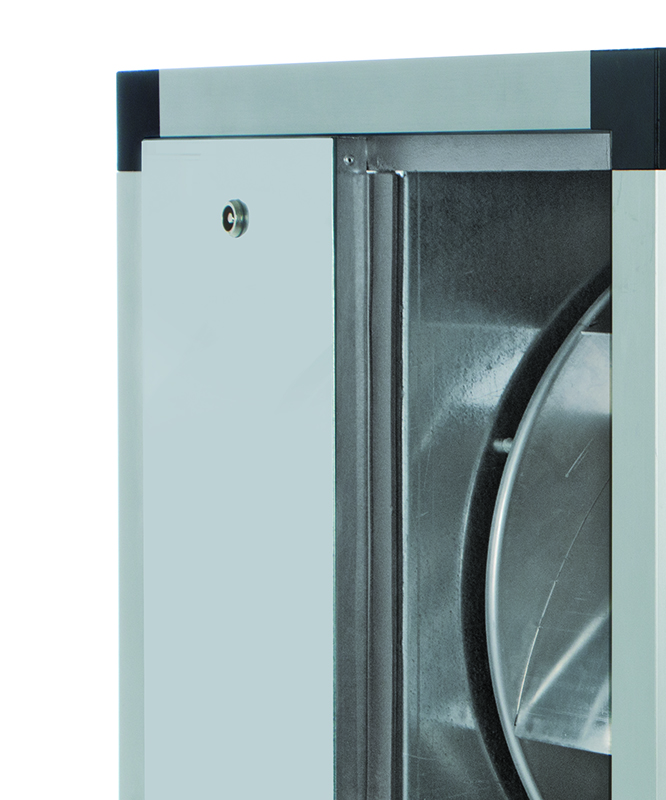

• 1 pannello di ispezione con maniglia a chiave triangolare.

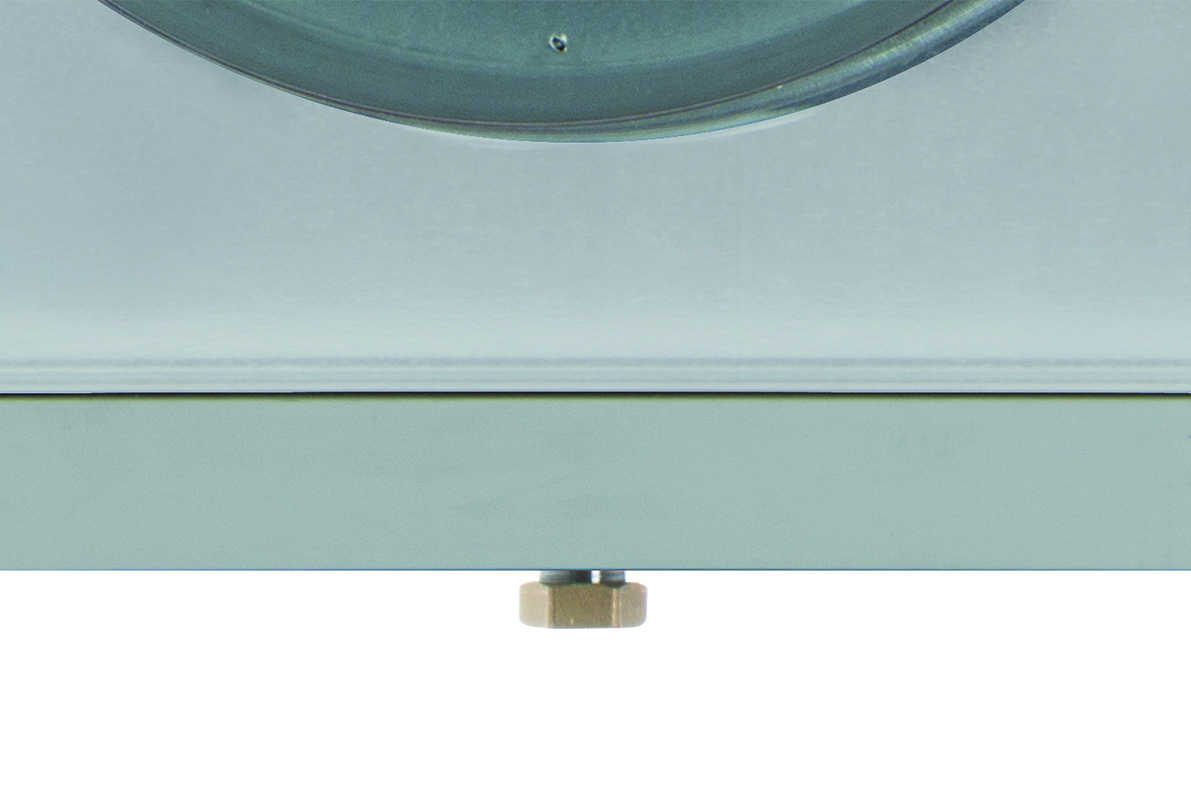

• Vassoio in acciaio zincato per la raccolta dell’acqua di condensa con piletta e dado cieco di chiusura per il drenaggio.
• Temperatura massima del flusso d’aria estratto: 120°C.
• Temperatura massima aria ambiente: 70°C (se controllato tramite regolatore IRM5 5B codice 12864, la temperatura massima ambiente scende a 55°C).
• Controllabile in velocità mediante regolatori Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Classe Motore
    F
  • Corrente Assorbita a 220 V (A)
    3,52
  • Corrente Assorbita a 240 V (A)
    3,41
  • Diametro Nominale Condotto (mm)
    355
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    55
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Poli
    4
  • Peso (Kg)
    50
  • Potenza Assorbita a 220 V (W)
    770
  • Potenza Assorbita a 240 V (W)
    820
  • Temp. ambiente max funzionamento continuativo (°C)
    70
  • Temperatura aria aspirata max (°C)
    120
  • Tensione (V)
    220-240
  • Portata max (l/s)
    1194
  • Portata max (m³/h)
    4300
  • Potenza sonora Lw [dB(A)]
    77,8
  • Pressione max (mmH2O)
    46.3
  • Pressione max (Pa)
    454
  • Pressione Sonora Lp [dB (A)] 3m
    57,3
  • RPM
    1355
  • Dimensione A (mm)
    671
  • Dimensione B (mm)
    590
  • Dimensione C (mm)
    590
  • Dimensione D (mm)
    590
  • Dimensione E (mm)
    295
  • Dimensione F (mm)
    8
  • Dimensione G (mm)
    6
  • Dimensione H (mm)
    3
  • Dimensione I (mm)
    28
  • Dimensione L (mm)
    82
  • Dimensione M (mm)
    280
  • Dimensione N (mm)
    510
  • Dimensione O (mm)
    Ø 353
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

TETTO PARAPIOGGIA 355
TETTO PARAPIOGGIA 355
Tetto parapioggia

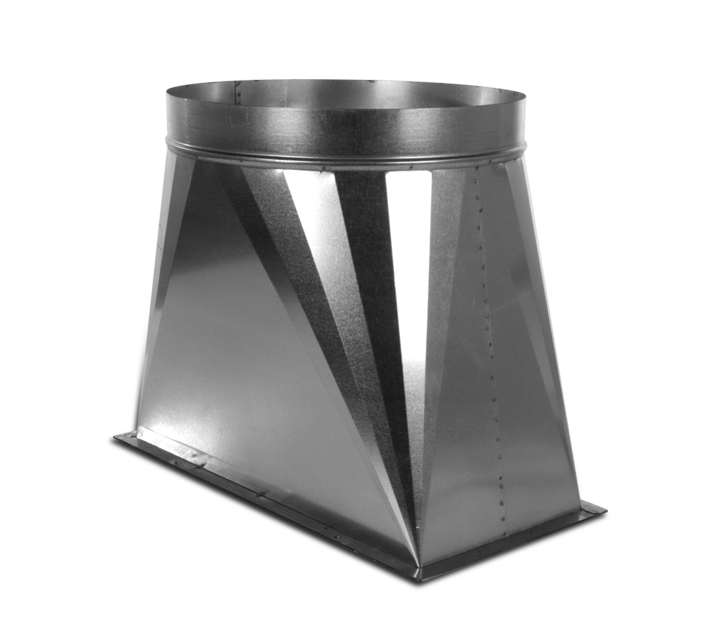

RACCORDO RETTANGOLARE TONDO 355
