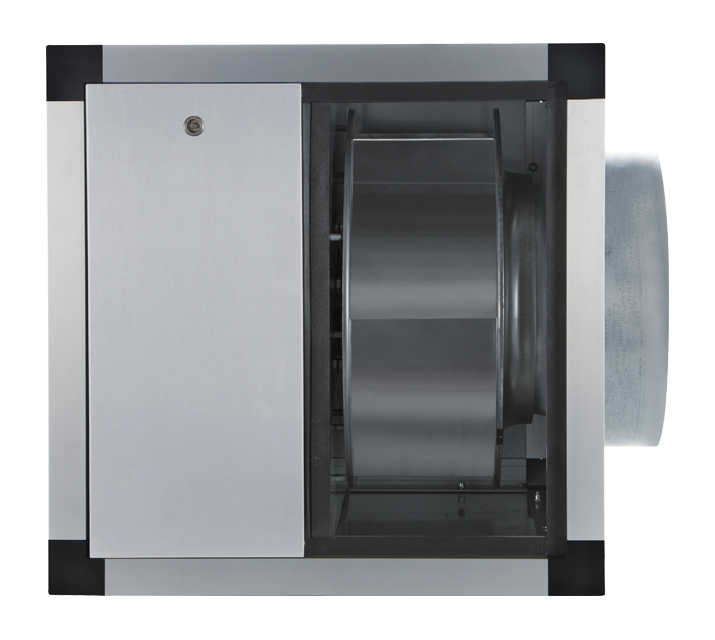

Descrizione

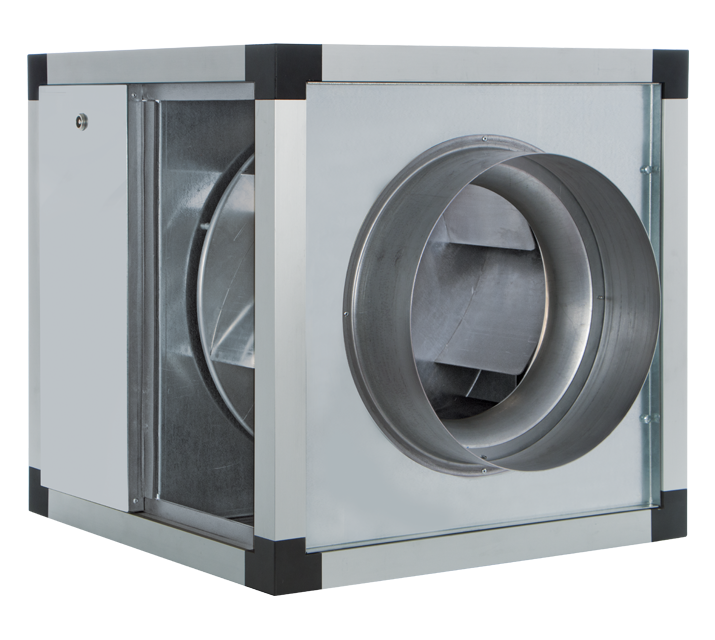

• Struttura realizzata con angolari in alluminio estruso UNI 9006 e pannelli di spessore 23 mm in lamiera zincata 6/10, isolati tra di loro mediante lana di roccia.

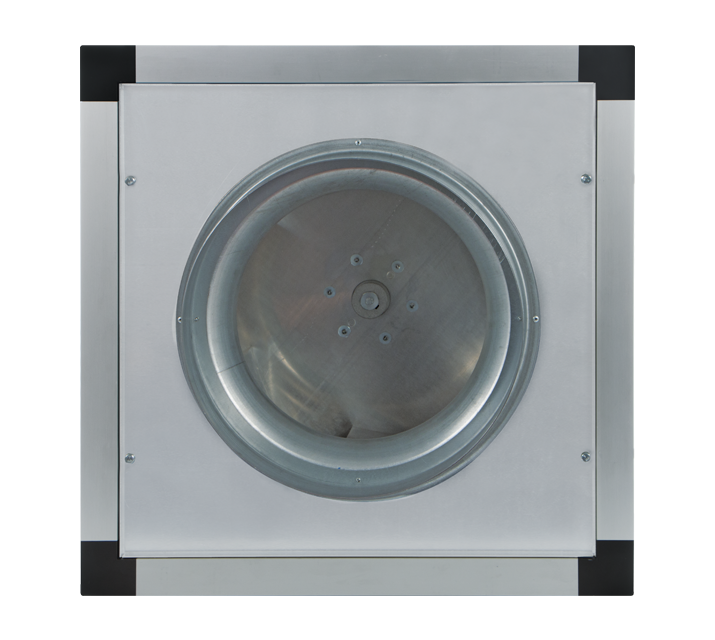

• Bocca di aspirazione a sezione circolare.
• Bocca di mandata a sezione rettangolare con possibilità di uscita circolare con apposito accessorio.
• Diametro nominale pari a 560 mm.
• Motore AC ad alimentazione trifase ad 1 velocità con albero montato su supporto con cuscinetti a sfere, posizionato fuori dal flusso dell’aria e separato dalla girante mediante un pannello metallico.
• Girante centrifuga a pale rovesce autopulenti, dinamicamente bilanciate (ISO 1940 classe 6.3).

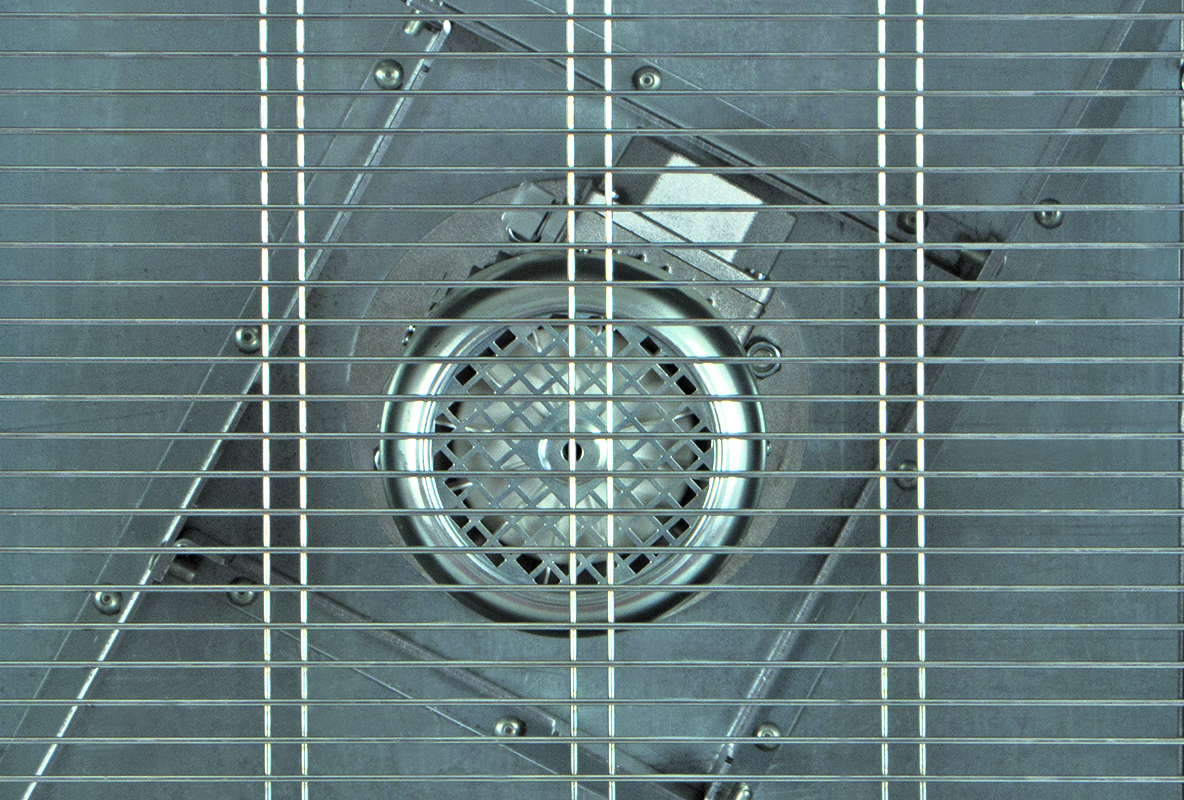

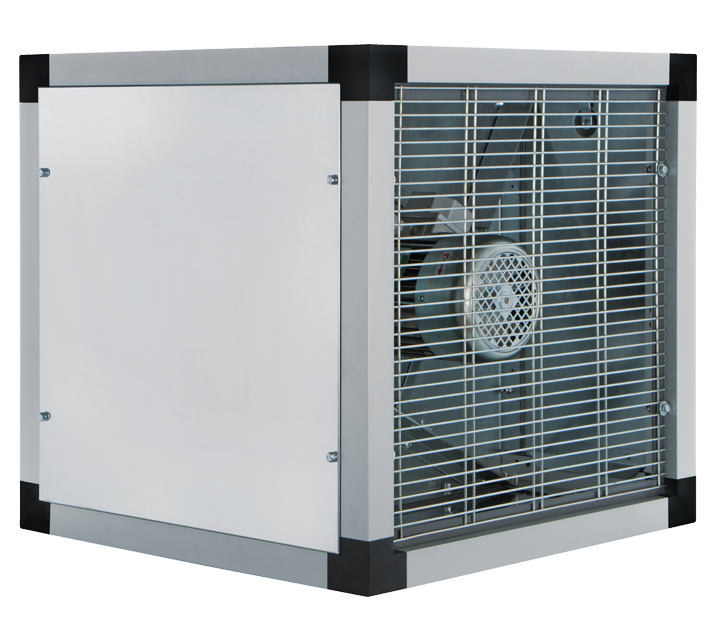

• Griglia anti-volatile in acciaio zincato a protezione del motore.

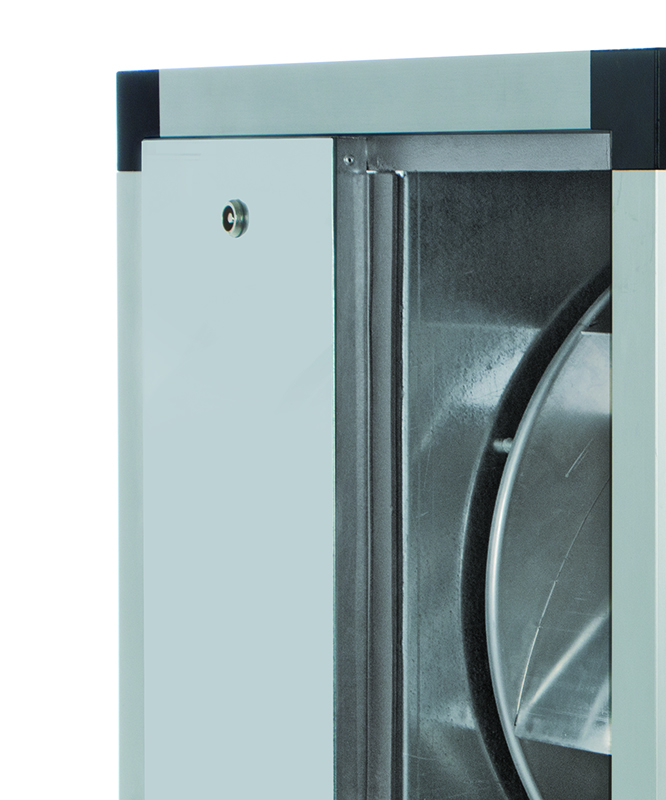

• 1 pannello di ispezione con maniglia a chiave triangolare.

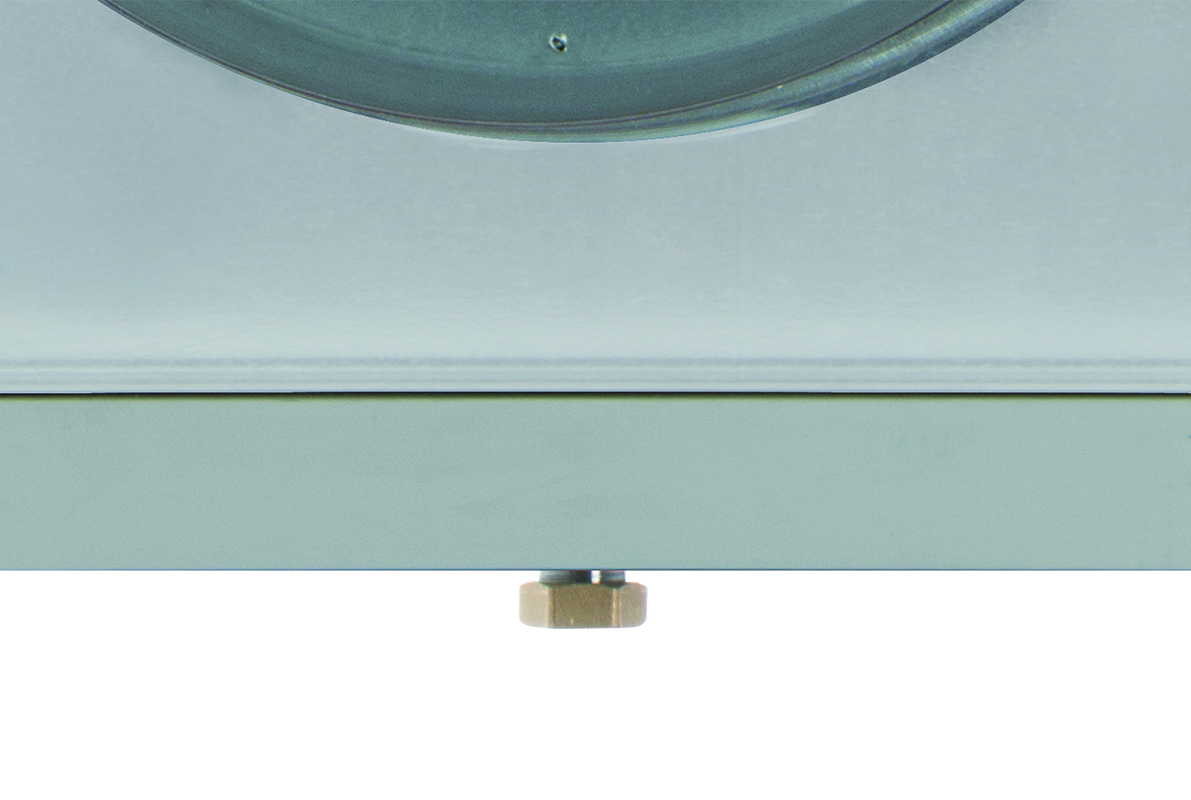

• Vassoio in acciaio zincato per la raccolta dell’acqua di condensa con piletta e dado cieco di chiusura per il drenaggio.
• Temperatura massima del flusso d’aria estratto: 120°C.
• Temperatura massima aria ambiente: 70°C (se controllato tramite regolatore IRT5 11 codice 12857, la temperatura massima ambiente scende a 55°C).
• Controllabile in velocità mediante regolatori Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

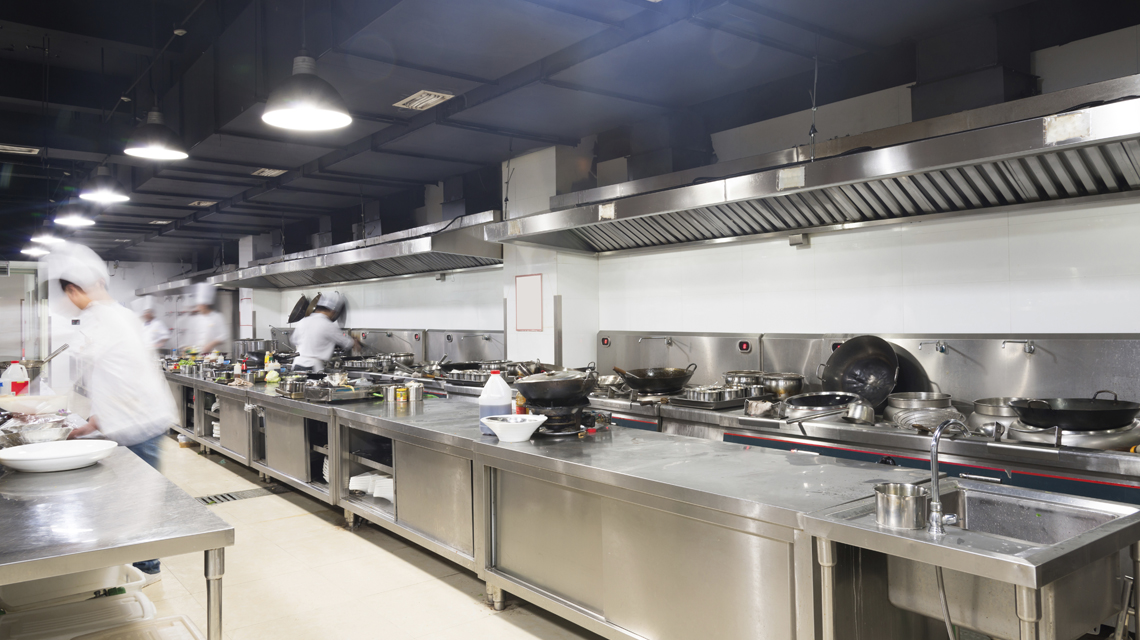

vort_qbk_sal_kc_ambiente01
vort_qbk_sal_kc_ambiente02

Scheda Tecnica

  • Classe Motore
    H
  • Corrente Assorbita a 380 V (A)
    6.85
  • Corrente Assorbita a 415 V (A)
    6.87
  • Diametro Nominale Condotto (mm)
    560
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    55
  • Grado protezione motore IP
    55
  • Isolamento
    I° classe
  • Numero Poli
    6
  • Peso (Kg)
    100
  • Potenza Assorbita a 380 V (W)
    3520
  • Potenza Assorbita a 415 V (W)
    3630
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Temperatura aria aspirata max (°C)
    120
  • Tensione (V)
    380-415
  • Portata max (l/s)
    4500
  • Portata max (m³/h)
    16300
  • Potenza sonora Lw [dB(A)]
    86.2
  • Pressione max (mmH2O)
    80
  • Pressione max (Pa)
    785
  • Pressione Sonora Lp [dB (A)] 3m
    65.7
  • RPM
    950
  • Dimensione A (mm)
    1092
  • Dimensione B (mm)
    1011
  • Dimensione C (mm)
    1011
  • Dimensione D (mm)
    1011
  • Dimensione E (mm)
    506
  • Dimensione F (mm)
    8
  • Dimensione G (mm)
    6
  • Dimensione H (mm)
    3
  • Dimensione I (mm)
    28
  • Dimensione L (mm)
    82
  • Dimensione M (mm)
    408
  • Dimensione N (mm)
    930
  • Dimensione O (mm)
    Ø 558
quota

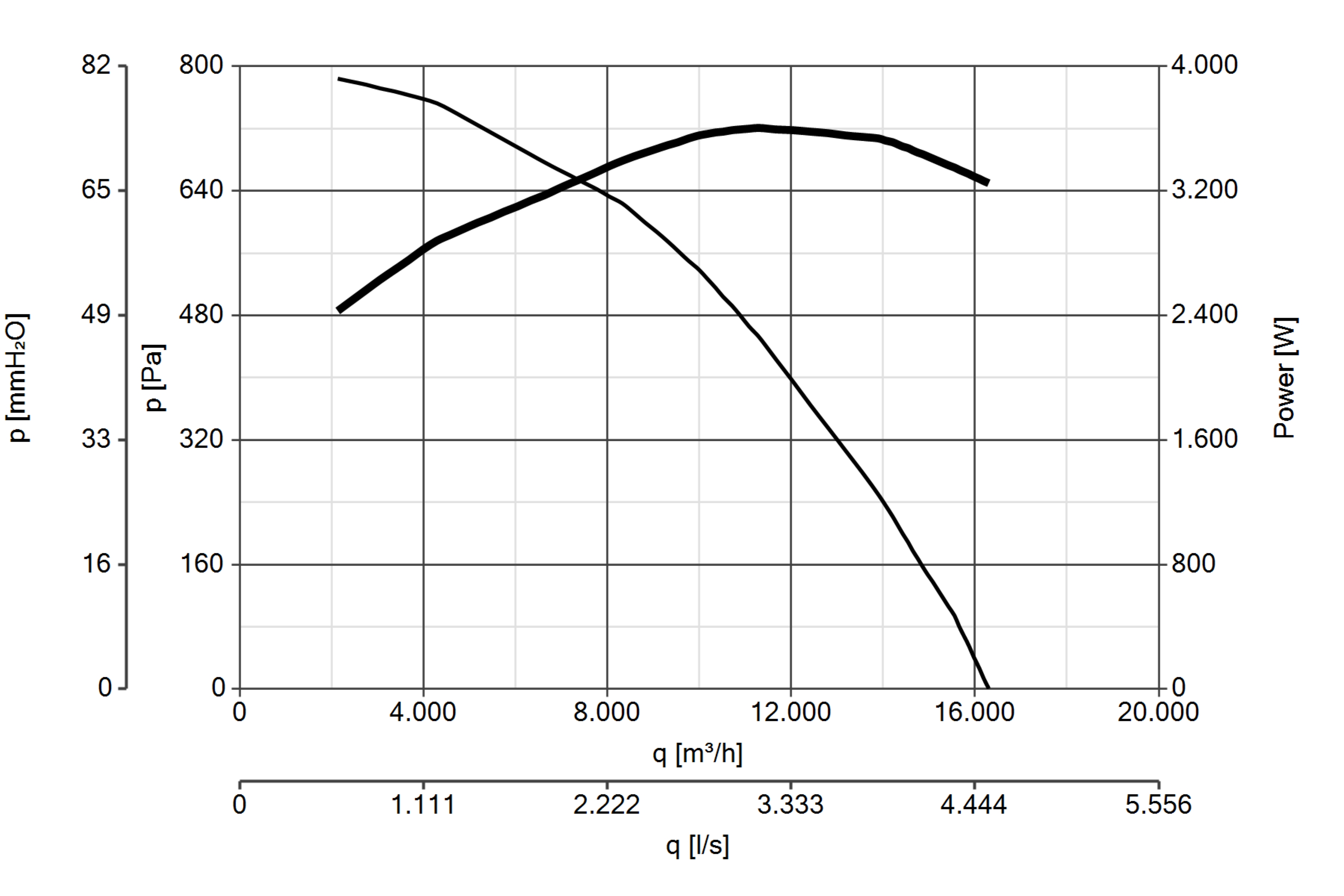

Curva_JPG_45279-Curve_per_Catalogo

Accessori

Scopri gli accessori correlati al prodotto

TETTO PARAPIOGGIA 560
TETTO PARAPIOGGIA 560
Tetto parapioggia
RACCORDO RETTANGOLARE TONDO 560
RACCORDO RETTANGOLARE TONDO 560
Raccordo rettangolare tondo
QBK-HE RF 560
QBK-HE RF 560
Raccordo flessibile cerchio-cerchio per VORT QBK HE SAL 560 e VORT QBK HE COMFORT 560.
SWT 16
SWT 16
Interruttore On/Off di sicurezza; carico massimo 16 A.
IRET INVERTER 8 M
IRET INVERTER 8 M
Regolatore di velocità a variazione di frequenza (Inverter) ad alimentazione trifase destinato al controllo di uno o più motori AC trifase anche non specificamente progettati per l...
POT
POT
Potenziometro da parete e da incasso in scatola elettrica standard DIN. Colore bianco. Resistenza 10 kO.Switch rating: 4 A / 250 Vac - 10 A / 12 Vdc. Grado di protezione: IP44 (ins...
PIEDINI 500/560
PIEDINI 500/560
Piedini
ANTIVIBRANTI 400/500/560
ANTIVIBRANTI 400/500/560
Supporti antivibranti
