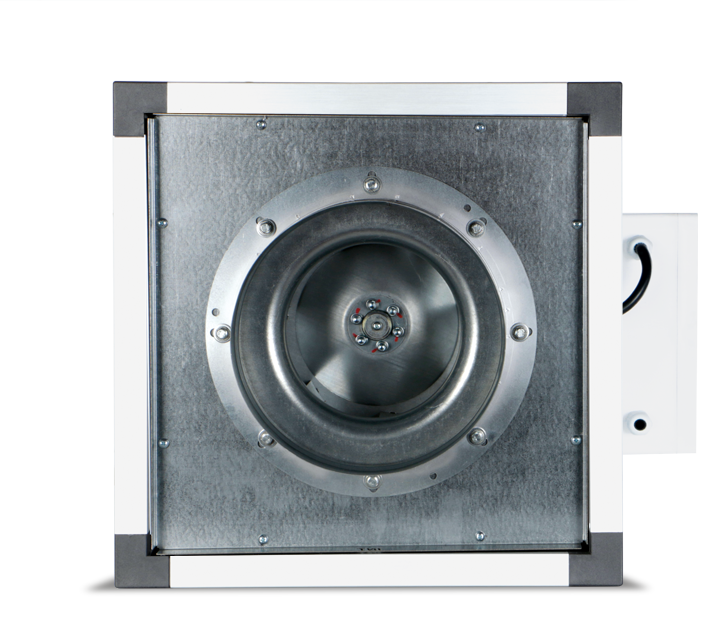

Descrizione

• Struttura realizzata in profilati d’alluminio estruso con angolari in PA caricato con fibra di vetro e pannelli in lamiera zincata di spessore pari a 45 mm, insonorizzati con lana minerale (densità 50 Kg/m3).
• Motore AC monofase, Classe F, termicamente protetto, con albero montato su cuscinetti a sfere autolubrificanti.
• Girante centrifuga autopulente a pale rovesce staticamente e dinamicamente bilanciata.
• 1 pannello aspirazione con bocca circolare comprensiva di raccordo cilindrico, completa di guarnizione di tenuta in gomma.
• 1 pannello di mandata con bocca quadrata.
• 2 pannelli di ispezione ad accesso facilitato.
• Boccaglio interno di accoppiamento alla girante.
• Possibilità di installazione in esterni (tetto parapioggia opzionale).
• Controllabile in velocità mediante regolatore Vortice opzionale.
Leggi tutta la descrizioneRichiudi la descrizione

Scheda Tecnica

  • Classe Motore
    F
  • Corrente assorbita max (A)
    3,98
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Peso (Kg)
    52,60
  • Potenza assorbita max (W)
    610
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    230
  • Portata max (l/s)
    1310
  • Portata max (m³/h)
    4715
  • Potenza sonora Lw [dB(A)]
    73,00
  • Pressione max (mmH2O)
    46,10
  • Pressione max (Pa)
    452,1
  • Pressione Sonora Lp [dB (A)] 3m
    52,5
  • RPM
    1440
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    1.021,75
  • Efficienza termica del recupero di calore [%]
    N.A.
  • Portata nominale [m3/s]
    0,85
  • Potenza elettrica assorbita effettiva [KW]
    0,87
  • Velocità frontale alla portata nominale [m/s]
    6,77
  • Pressione esterna nominale (?ps, ext) [Pa]
    0
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    328,68
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    N.A.
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    34,13%
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    N.A.
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    73,00
  • Dimensione A (mm)
    690
  • Dimensione B (mm)
    690
  • Dimensione C (mm)
    690
  • Dimensione D (mm)
    590
  • Dimensione E (mm)
    590
  • Dimensione F (mm)
    398
  • Dimensione G (mm)
    25
  • Dimensione H (mm)
    345
  • Dimensione I (mm)
    50
  • Dimensione J (mm)
    717
  • Dimensione K (mm)
    717
