Descrizione

• Struttura realizzata in profilati d’alluminio estruso con angolari in PA caricato con fibra di vetro e pannelli in lamiera zincata di spessore pari a 45 mm, insonorizzati con lana minerale (densità 50 Kg/m3).
• Motore AC trifase, Classe F, termicamente protetto, con albero montato su cuscinetti a sfere autolubrificanti.
• Girante centrifuga autopulente a pale rovesce staticamente e dinamicamente bilanciata.
• 1 pannello aspirazione con bocca circolare comprensiva di raccordo cilindrico, completa di guarnizione di tenuta in gomma.
• 1 pannello di mandata con bocca quadrata.
• 2 pannelli di ispezione ad accesso facilitato.
• Boccaglio interno di accoppiamento alla girante.
• Possibilità di installazione in esterni (tetto parapioggia opzionale).
• Controllabile in velocità mediante regolatore Vortice opzionale.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Classe Motore
    F
  • Corrente assorbita max (A)
    1,49
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    55
  • Peso (Kg)
    52,50
  • Potenza assorbita max (W)
    570
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Tensione (V)
    230/400
  • Portata max (l/s)
    1315
  • Portata max (m³/h)
    4732
  • Potenza sonora Lw [dB(A)]
    73,00
  • Pressione max (mmH2O)
    46,90
  • Pressione max (Pa)
    459,9
  • Pressione Sonora Lp [dB (A)] 3m
    52,5
  • RPM
    1440
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    con variatore di velocità: VSD
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    773,31
  • Efficienza termica del recupero di calore [%]
    N.A.
  • Portata nominale [m3/s]
    0,84
  • Potenza elettrica assorbita effettiva [KW]
    0,65
  • Velocità frontale alla portata nominale [m/s]
    6,67
  • Pressione esterna nominale (?ps, ext) [Pa]
    0
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    332,83
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    N.A.
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    46,29%
  • Percentuale massima di trafilamento interno della cassa [%]
    N.A.
  • Percentuale massima di trafilamento esterno della cassa [%]
    N.A.
  • Prestazione energetica o classificazione energetica dei filtri
    N.A.
  • Descrizione del segnale visivo per i filtri
    N.A.
  • Potenza sonora LWA sulla cassa [dB(A)]
    73,00
  • Dimensione A (mm)
    690
  • Dimensione B (mm)
    690
  • Dimensione C (mm)
    690
  • Dimensione D (mm)
    590
  • Dimensione E (mm)
    590
  • Dimensione F (mm)
    398
  • Dimensione G (mm)
    25
  • Dimensione H (mm)
    345
  • Dimensione I (mm)
    50
  • Dimensione J (mm)
    717
  • Dimensione K (mm)
    717
quota

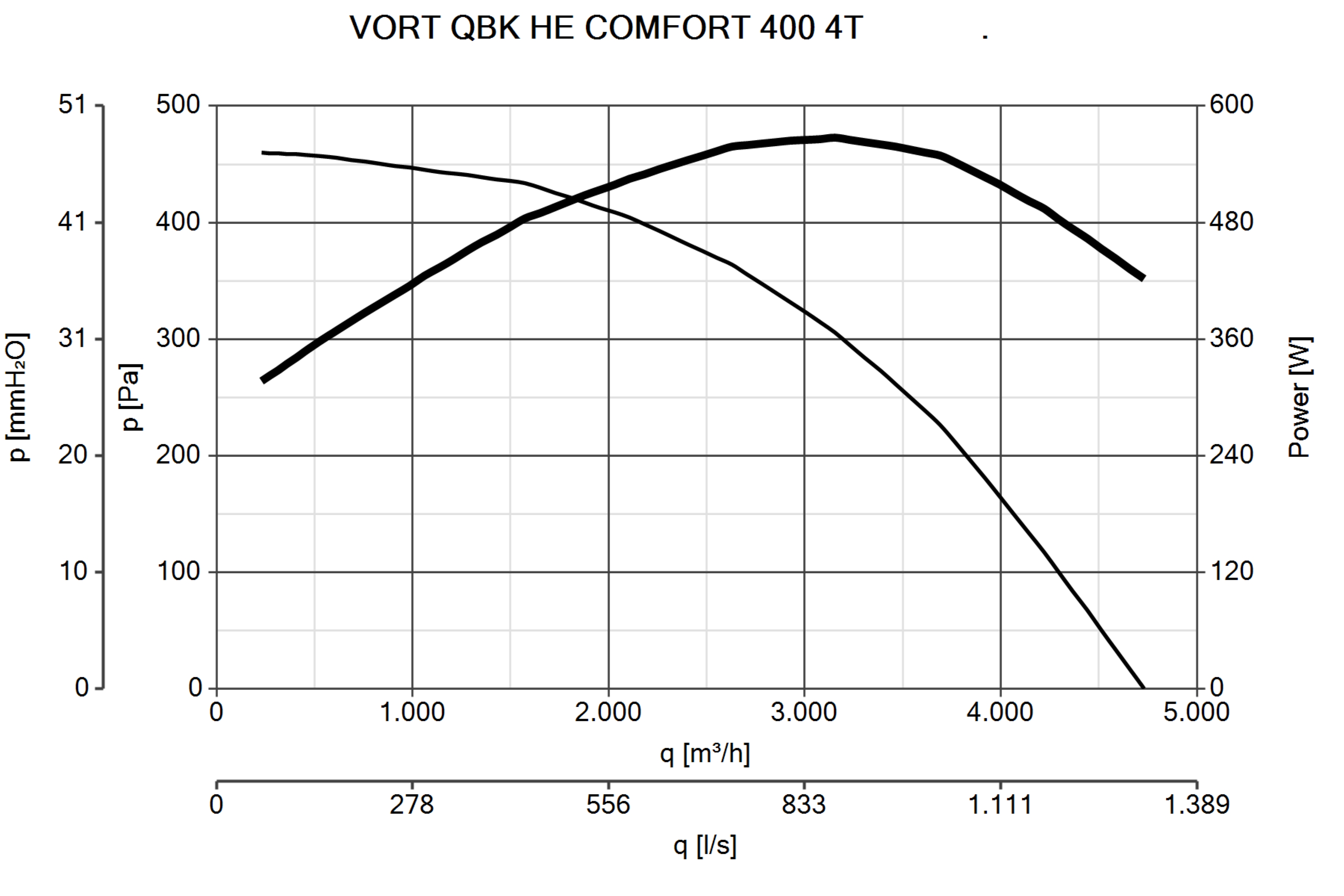

Curva_JPG_45789-Curve_per_Catalogo

Accessori

Scopri gli accessori correlati al prodotto

SWT 16
SWT 16
Interruttore On/Off di sicurezza; carico massimo 16 A.
QBK-HE GP 400
QBK-HE GP 400
Griglia di protezione da applicare sulla bocca di scarico per VORT QBK HE SAL 400 e VORT QBK HE COMFORT 400.
QBK F
QBK F
Kit (4 pezzi) piedini di sostegno in acciaio per ventilatori VORT QBK HE SAL e VORT QBK HE COMFORT.
QBK SAVIB 75
QBK SAVIB 75
Supporti antivibranti in gomma per ventilatori VORT QBK HE SAL e VORT QBK HE COMFORT.
IRET INVERTER 2,5 M
IRET INVERTER 2,5 M
Regolatore di velocità a variazione di frequenza (Inverter) ad alimentazione trifase destinato al controllo di uno o più motori AC trifase anche non specificamente progettati per l...
POT
POT
Potenziometro da parete e da incasso in scatola elettrica standard DIN. Colore bianco. Resistenza 10 kO.Switch rating: 4 A / 250 Vac - 10 A / 12 Vdc. Grado di protezione: IP44 (ins...
QBK-HE RF 400
QBK-HE RF 400
Raccordo flessibile cerchio-cerchio per VORT QBK HE SAL 400 e VORT QBK HE COMFORT 400.
QBK-HE COMFORT RRC 400
QBK-HE COMFORT RRC 400
Tetto parapioggia per VORT QBK HE COMFORT 400.
QBK-HE MFL 400
QBK-HE MFL 400
Flangia circolare da applicare sulla bocca di scarico per VORT QBK HE SAL e VORT QBK HE COMFORT 400
EMC-T FTR 1.2-2.2A
EMC-T FTR 1.2-2.2A
Filtro EMC trifase per carichi compresi tra 1,2 A e 2,2 A. Da abbinare a regolatori di velocità a variazione di frequenza IRET INVERTER 400. Applicato al dissipatore di calore del ...
IRET INVERTER 400 2.2A
IRET INVERTER 400 2.2A
Regolatore di velocità a variazione di frequenza; alimentazione e uscita trifase, carico massimo 2,2 A. Dotato di pannello con display e scheda PID. Certificazioni: CE/UL/CSA/EN/GO...
