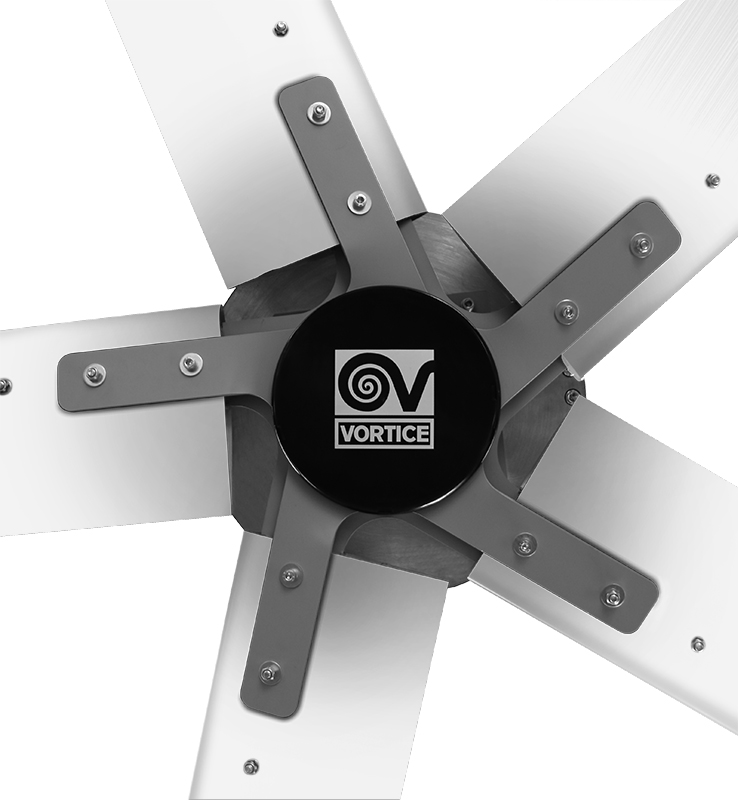

Descrizione

• Diametro nominale pari a 300 cm.
• Motore EC (brushless) termicamente protetto, ad alimentazione trifase (200-480 V / 50-60 Hz).
• Pale in Al estruso a profilo aerodinamico, dotate di alette (winglets) che diminuiscono la resistenza indotta dai vortici di estremità.
• Elettronica di controllo per la gestione dell’alimentazione e per il controllo del funzionamento, completa di filtri EMI/EMC per prevenire il rischio di possibili disturbi elettromagnetici, alloggiata nella fusione in Al dei coperchi motore. L’elettronica comprende:
• un bus di comunicazione modbus RTU 485 isolato, che consente l’integrazione del ventilatore in un BMS,
• un ingresso analogico isolato, per la regolazione della velocità attraverso potenziometro esterno (opzionale) o altro dispositivo funzionante con segnale 0-10 V.
• Sistema di sicurezza integrato nell’elettronica che include la protezione da sovracorrenti, cortocircuiti, sovratemperature, sovratensioni e sottotensioni.
• Led esterno per la segnalazione di eventuali anomalie di funzionamento.
• Kit in lamiera di acciaio per l’installazione a soffitto comprendente palo di sostegno (lunghezza nominale 3 m), coppia di staffe e relativa minuteria metallica, fornito di serie. Tale kit assicura il corretto e robusto fissaggio dell’apparecchio al soffitto di destinazione nelle più comuni modalità installative.
• Kit opzionale, costituito da 4 tiranti, specificamente progettato per assicurare un grado supplementare di stabilità assiale. L’adozione del Kit è da ritenersi obbligatoria nei casi in cui la posizione prescelta per l’installazione del ventilatore:
• lo esponga a raffiche di vento,
• lo esponga al rischio di urti accidentali con macchine o attrezzature in movimento in sua prossimità,
• lo esponga al rischio di contatti con volatili,
• sia situata in zona sismica o comunque soggetta ad apprezzabili vibrazioni (es. processi industriali che prevedano l’impiego di magli, presse industriali).
• Regolabile in velocità mediante potenziometro o centralina remota (VORT T) in grado di gestire fino a 20 unità (opzionali).
• Grado di protezione del motore IP65.
Leggi tutta la descrizioneRichiudi la descrizione
nordik_hvls_super_blade_ambiente01
nordik_hvls_super_blade_ambiente02

Scheda Tecnica

  • Corrente nominale (A)
    1,43
  • Diametro nominale (m)
    3
  • Frequenza (Hz)
    50-60
  • Grado Protezione IP
    65
  • Numero pale
    5
  • Peso (Kg)
    89
  • Potenza assorbita max (W)
    600
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    200-480
  • Portata max (m³/h)
    310.000
  • Pressione Sonora Lp [dB (A)] in campo libero- 5m
    <60
  • RPM max
    160


* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.

  • Diametro A (mm)
    Ø3000
  • Dimensione B (mm)
    3310
  • Dimensione C (mm)
    3000
quota

Accessori

Scopri gli accessori correlati al prodotto

POT-I
POT-I
Potenziometro da parete e da incasso per i ventilatori della serie NORDIK HVLS SUPER BLADE, dotato di interruttore On/Off, per installazione in scatola Standard 503.
VORT T
VORT T
Regolatore di velocità multiplo per ventilatori a soffitto Vortice HVLS SUPER BLADE. Permette il controllo di fino a 20 ventilatori in modalità manuale o automatica , in funzione d...
POT
POT
Potenziometro da parete e da incasso in scatola elettrica standard DIN. Colore bianco. Resistenza 10 kO.Switch rating: 4 A / 250 Vac - 10 A / 12 Vdc. Grado di protezione: IP44 (ins...
WP
WP
Anemometro da abbinare al controllore VORT Tper il controllo automatico dei ventilatori asserviti in funzione della velocità del vento.
USB-C
USB-C
Convertitore Modbus USB abbinabile alla centralina VORT T, per il controllo remoto da PC dei ventilatori asserviti. Connessione RS485, protocollo di comunicazione Modbus. Permette ...
HVLS HYPERBLADE-RD
HVLS HYPERBLADE-RD
Kit di sospensione opzionale per NORDIK HVLS SUPERBLADE composto da quattro tiranti, progettato per garantire un’installazione robusta e sicura. Questo kit è obbligatorio in caso d...
STF1
STF1
Staffa di ancoraggio su travi in acciaio. Opzione 1
STF2
STF2
Staffa di ancoraggio su travi in acciaio. Opzione 2
STF3
STF3
Kit staffe per ancoraggio su struttura esistente 3m-5m. Palo non fornito a corredo.
STF4
STF4
Kit staffe per ancoraggio con bandella fornita a corredo (lunghezza 3m).
STF5
STF5
Kit staffe per ancoraggio su trave omega
STF6
STF6
Kit staffe per ancoraggio su travetto sotto cupolino (lunghezza 2m)
