CA 100 WE D EP - Vortice

Descrizione

• Involucro esterno in lamiera d’acciaio P04 stampata e verniciata con vernice poliestere resistente agli agenti atmosferici.
• Diametro nominale 100 mm
• Motore AC a 3 velocità a rotore esterno, termicamente protetto, con albero montato su supporto a cuscinetti a sfere abbinato ad una girante a pale rovesce.
• Portata minima 200 m3/h
Portata massima 330 m3/h
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza
• Sicurezza e prestazioni certificate IMQ e IMQ PERFORMANCE

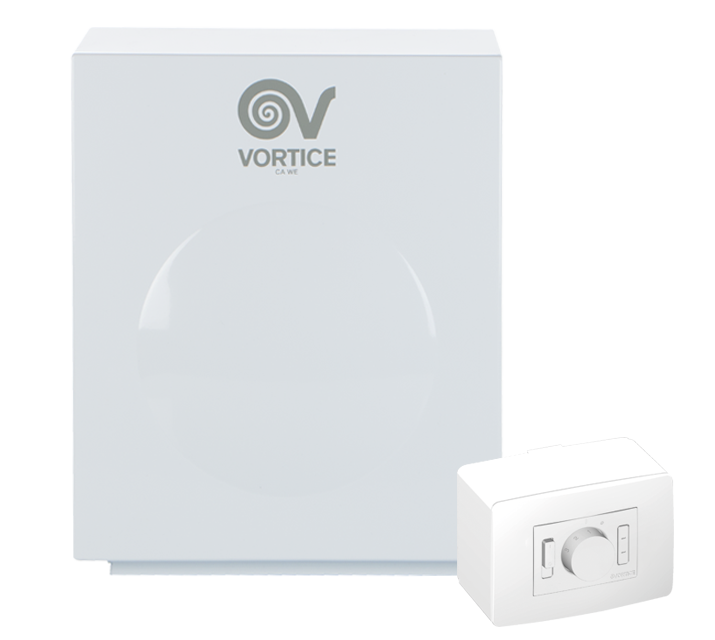

• Velocità selezionabile mediante regolatore Vortice in dotazione.

Leggi tutta la descrizioneRichiudi la descrizione

Corrente max assorbita alla max vel. (A)

0,23
Corrente max assorbita alla min vel. (A)

0.13
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado Protezione IP

X5
Isolamento

I° classe
Peso (Kg)

4,6
Potenza max assorbita alla max vel. (W)

50
Potenza max assorbita alla min vel. (W)

12
Temp. ambiente max funzionamento continuativo (°C)

60
Tensione (V)

220-240
Portata max alla max vel. (l/s)

70

Portata max alla max vel. (m³/h)

252
Portata max alla min vel. (l/s)

18.8
Portata max alla min vel. (m³/h)

68
Pressione max alla max vel. (mmH2O)

38.6
Pressione max alla max vel. (Pa)

379.4
Pressione max alla min vel. (mmH2O)

18.3
Pressione max alla min vel. (Pa)

180
Pressione sonora Lp [dB (A)] 3m - max vel

50.1
Pressione sonora Lp [dB (A)] 3m - min vel

38.3
RPM max

2390
RPM min

925

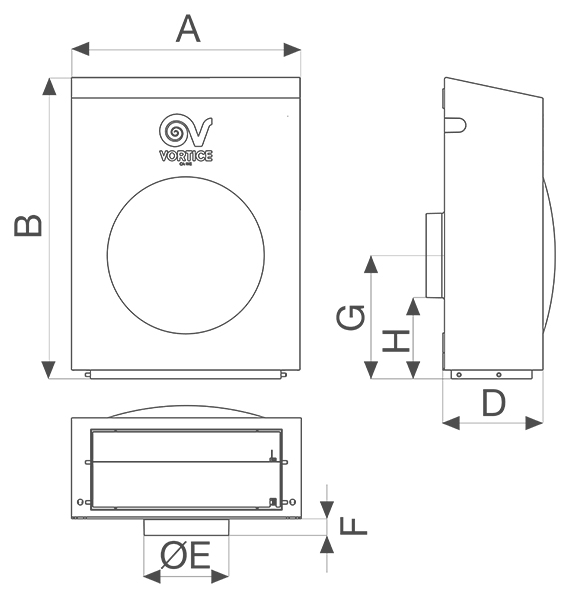

Dimensione A (mm)

262
Dimensione B (mm)

345
Dimensione C (mm)

127
Dimensione D (mm)

113
Dimensione E (mm)

97
Dimensione F (mm)

20
Dimensione G (mm)

142
Dimensione H (mm)

93
