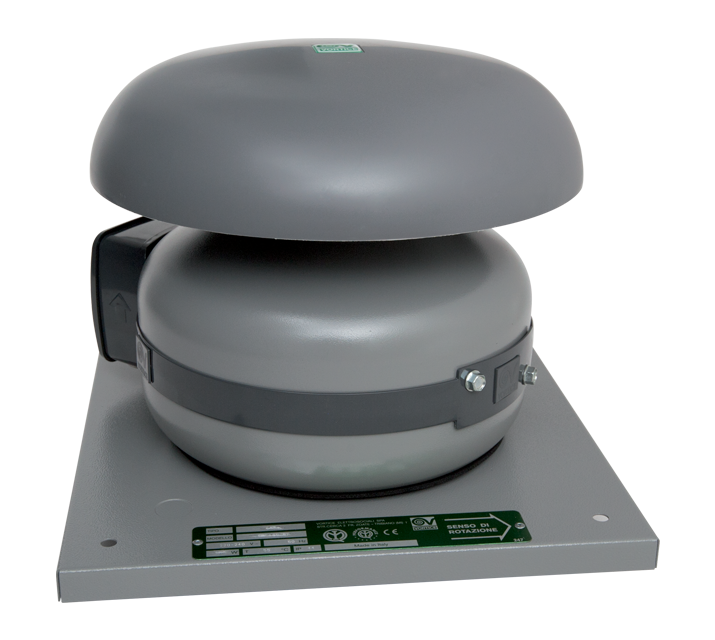

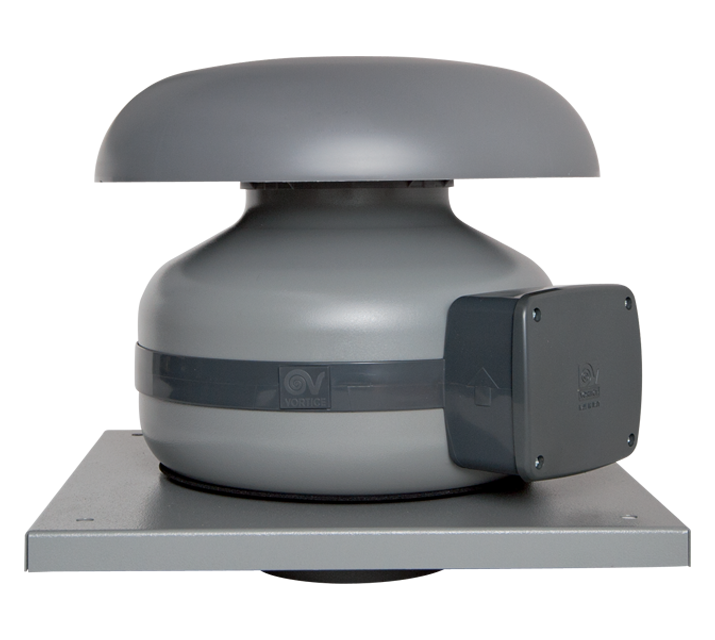

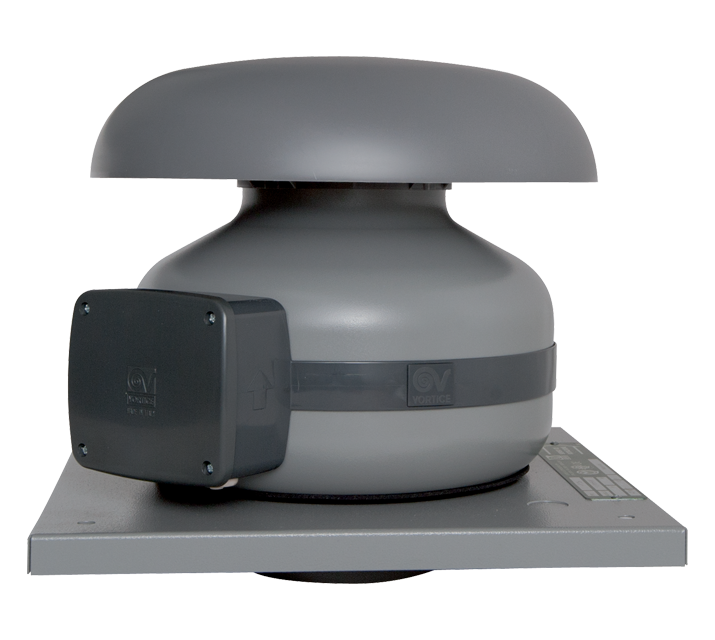

Descrizione
• Involucro/piastra fissaggio a tetto in acciaio decapato, fosfatato e verniciato con polvere poliestere contro l’azione aggressiva degli agenti atmosferici
• Diametro nominale: 100 mm
• Motore AC a 3 velocità, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante centrifuga a pale rovesce.
• Portata minima 180 m3/h
Portata massima 280 m3/h
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza
• Staffe in metallo per il fissaggio a parete in acciaio zincato

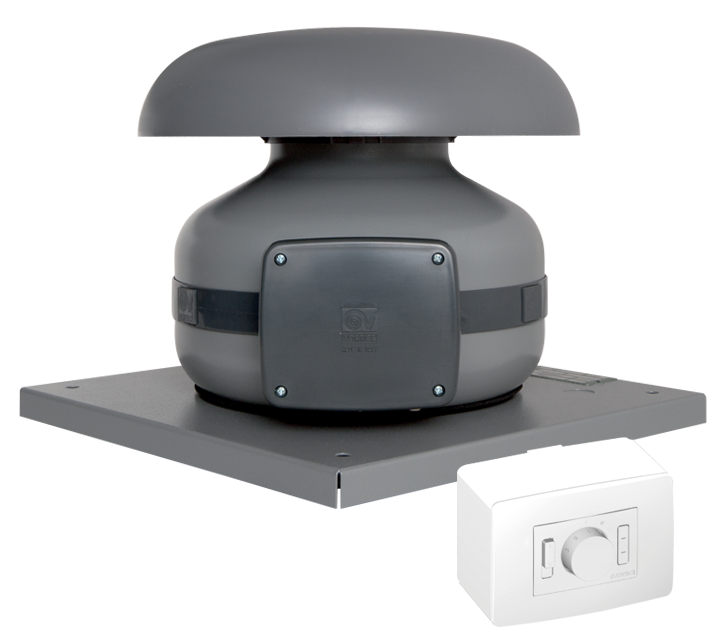

• Velocità selezionabile mediante regolatore Vortice in dotazione.
• Diametro nominale: 100 mm
• Motore AC a 3 velocità, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, abbinato ad una girante centrifuga a pale rovesce.
• Portata minima 180 m3/h
Portata massima 280 m3/h
• Asservibile a sensori ambientali remoti di: Temperatura, Umidità Relativa, Fumo e Presenza
• Staffe in metallo per il fissaggio a parete in acciaio zincato
• Velocità selezionabile mediante regolatore Vortice in dotazione.
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)0,23
-
Corrente max assorbita alla min vel. (A)0.13
-
Diametro Nominale Condotto (mm)100
-
Frequenza (Hz)50-60
-
Grado Protezione IP45
-
IsolamentoII° classe
-
Peso (Kg)3,5
-
Potenza assorbita max 60Hz (W)65
-
Potenza max assorbita alla max vel. (W)50
-
Potenza max assorbita alla min vel. (W)12
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-
Portata max alla max vel. (l/s)73.6
-
Portata max alla max vel. (m³/h)265
-
Portata max alla min vel. (l/s)26.3
-
Portata max alla min vel. (m³/h)95
-
Pressione max alla max vel. (mmH2O)39.7
-
Pressione max alla max vel. (Pa)389.3
-
Pressione max alla min vel. (mmH2O)27.7
-
Pressione max alla min vel. (Pa)272.2
-
Pressione sonora Lp [dB (A)] 3m - max vel37.5
-
Pressione sonora Lp [dB (A)] 3m - min vel27.3
-
RPM max2405
-
RPM min900
-

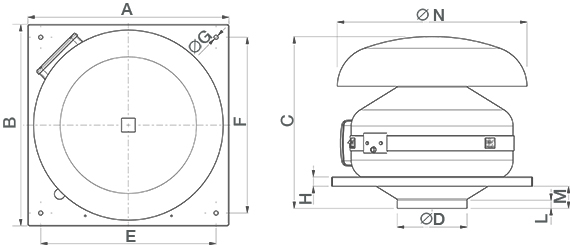

Dimensione A (mm)334
-
Dimensione B (mm)334
-
Dimensione C (mm)305
-
Dimensione D (mm)97
-
Dimensione E (mm)280
-
Dimensione F (mm)280
-
Dimensione G (mm)9
-
Dimensione H (mm)20
-
Dimensione L (mm)15
-
Dimensione M (mm)35
-
Dimensione N (mm)300
