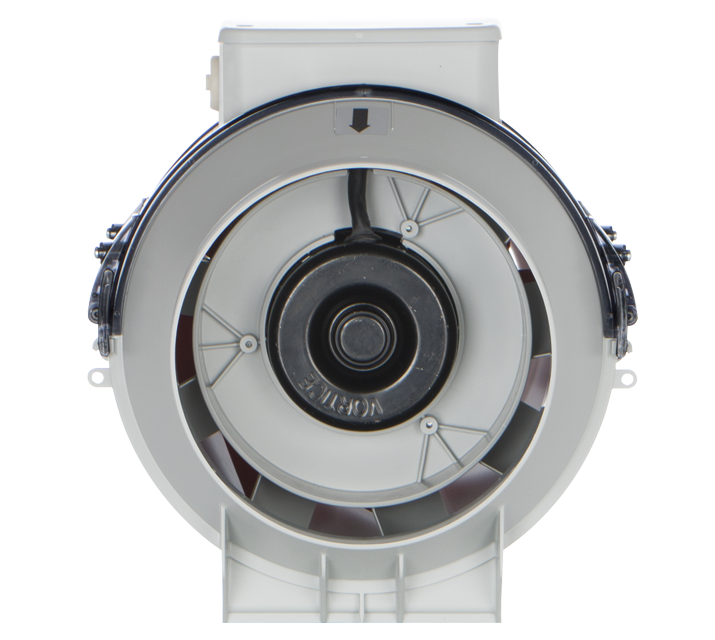

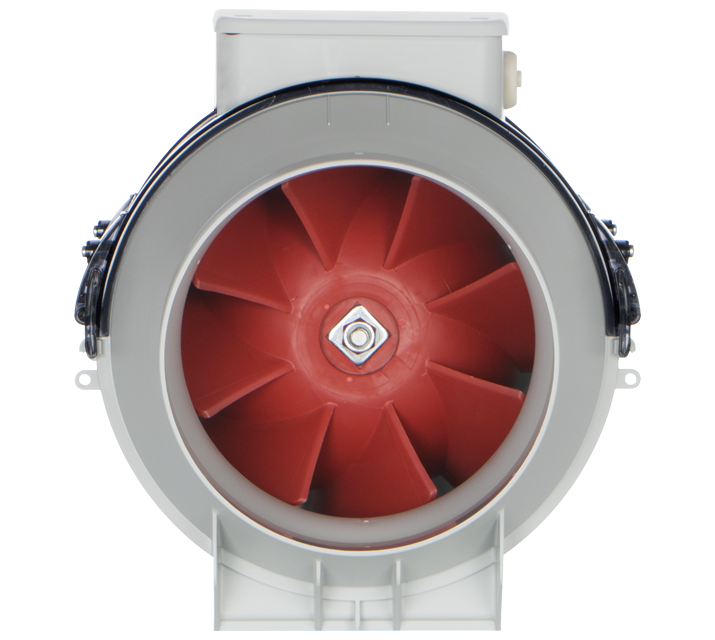

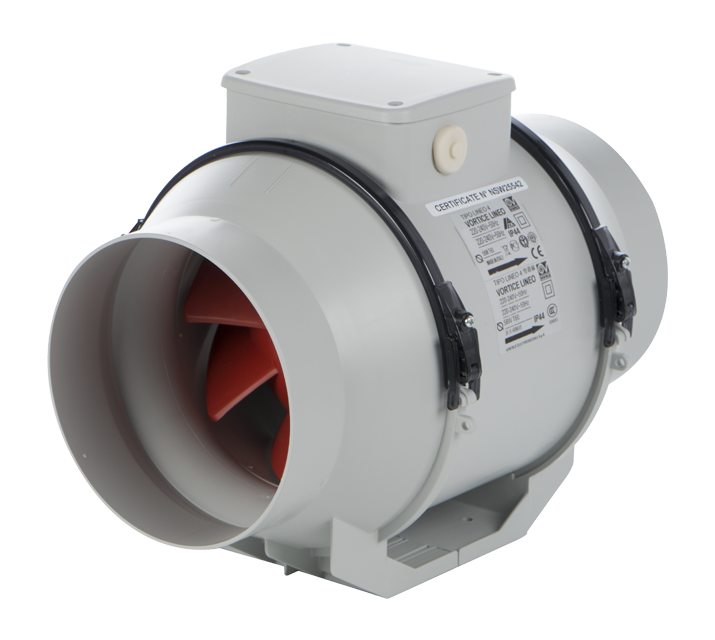

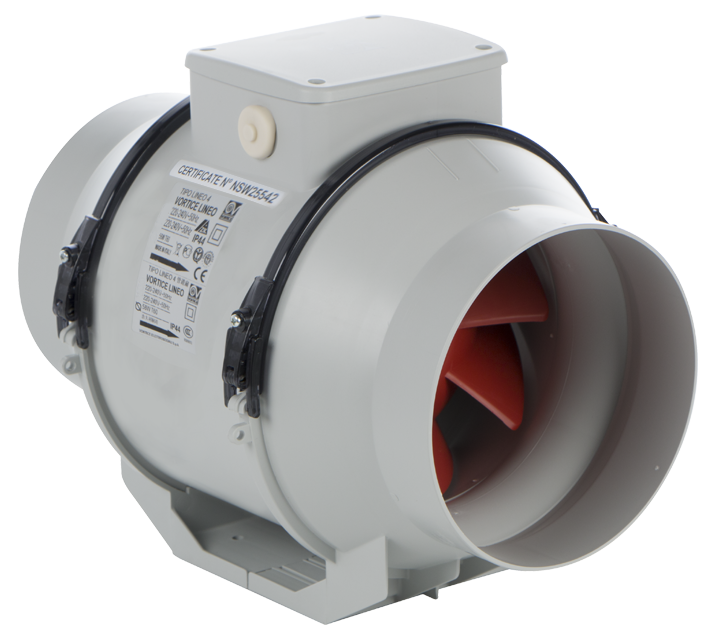

LINEO 250 V0 ES

Descrizione

• Costruzione in resina plastica autoestinguente (grado di autoestinguenza V0)
• Diametro nominale 250 mm.
• Motore EC (brushless) ad alta efficienza, termicamente protetto, con albero montato su supporti a cuscinetti a sfere, direttamente accoppiato alla girante elicocentrifuga.
• Gruppo portamotore cilindrico dotato di alette raddrizza flusso ed integrante la scatola collegamenti elettrici con coperchio a tenuta stagna.
• Asservibile a sensori ambientali remoti.
• Mediante l’utilizzo di un dip-switch è possibile scegliere:
o Il funzionamento a 2 velocità, impostabili in fase d’installazione e selezionabili mediante commutatore opzionale,
o Il funzionamento a 1 velocità, impostabile mediante potenziometro, segnale 0-10V, (opzionale).

Leggi tutta la descrizioneRichiudi la descrizione

Corrente max assorbita a 10V (A)

0,95
Corrente max assorbita a 4V (A)

0,16
Corrente max assorbita a 6V (A)

0,27
Corrente max assorbita a 8V (A)

0,55
Diametro Nominale Condotto (mm)

250
Frequenza (Hz)

50-60
Grado Protezione IP

45
Isolamento

II° classe
Peso (Kg)

5,3
Potenza max assorbita a 10V (W)

115
Potenza max assorbita a 4V (W)

18
Potenza max assorbita a 6V (W)

32
Potenza max assorbita a 8V (W)

65
Temp. ambiente max funzionamento continuativo (°C)

50
Tensione (V)

220-240
Portata max a 10V (l/s)

311,1
Portata max a 10V (m³/h)

1120
Portata max a 4V (l/s)

154,2
Portata max a 4V (m³/h)

555
Portata max a 6V (l/s)

194,4
Portata max a 6V (m³/h)

700
Portata max a 8V (l/s)

254,2
Portata max a 8V (m³/h)

915
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 10V

91,6
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 4V

75,2
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 6V

78,6
Potenza sonora Lw [dB (A)] IN ASPIRAZIONE - a 8V

86,1
Potenza sonora Lw [dB (A)] IN MANDATA - a 10V

91,2
Potenza sonora Lw [dB (A)] IN MANDATA - a 4V

74,5
Potenza sonora Lw [dB (A)] IN MANDATA - a 6V

78,9

Potenza sonora Lw [dB (A)] IN MANDATA - a 8V

86,6
Potenza sonora Lw [dB (A)] IRRADIATO – a 10V

66
Potenza sonora Lw [dB (A)] IRRADIATO – a 4V

49,8
Potenza sonora Lw [dB (A)] IRRADIATO – a 6V

51
Potenza sonora Lw [dB (A)] IRRADIATO – a 8V

58,5
Pressione max a 10V (mmH2O)

56,4
Pressione max a 10V (Pa)

553,1
Pressione max a 4V (mmH2O)

14,6
Pressione max a 4V (Pa)

143,2
Pressione max a 6V (mmH2O)

22,2
Pressione max a 6V (Pa)

217,7
Pressione max a 8V (mmH2O)

38,1
Pressione max a 8V (Pa)

373,6
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 10V

74,1
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 4V

57,7
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 6V

61,1
Pressione sonora Lp [dB (A)] 3m IN ASPIRAZIONE - a 8V

68,6
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 10V

73,7
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 4V

57
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 6V

61,4
Pressione sonora Lp [dB (A)] 3m IN MANDATA - a 8V

69,1
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 10V

45,4
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 4V

29,3
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 6V

30,5
Pressione sonora Lp [dB (A)] 3m IRRADIATO - a 8V

37,9
RPM 10V

2930
RPM 4V

1480
RPM 6V

1850
RPM 8V

2420

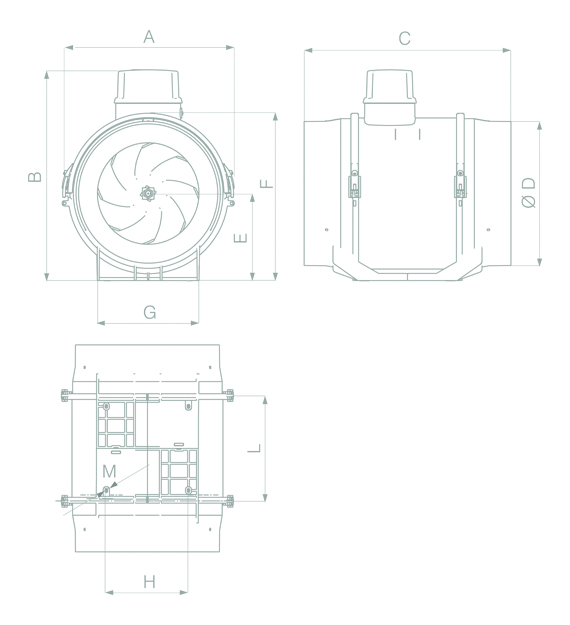

Dimensione A (mm)

300
Dimensione B (mm)

350
Dimensione C (mm)

385
Dimensione D (mm)

247
Dimensione E (mm)

152,5
Dimensione F (mm)

292
Dimensione G (mm)

176,5
Dimensione H (mm)

140
Dimensione L (mm)

145
Dimensione M (mm)

8
