Descrizione
• Diametro nominale delle pale pari a 1200 mm
• Coperchi motore superiore e inferiore, in resina termoplastica (ABS) termoresistente ed anti UV, di color radica.
• Calotte copri collegamenti elettrici poste all’estremità dell’asta in resina termoplastica (PP) antiurto e anti UV.
• Motore monofase a rotore esterno con albero montato su cuscinetti a sfera con funzione di reversibilità di rotazione, dotato di condensatore di avviamento.
• Portata massima 13.810 m3/h
• 3 pale in lamiera di acciaio elettrozincata, verniciate con vernice poliestere antigraffio di color radica.
• Asta di sostegno in acciaio di lunghezza pari a 375 mm verniciata con vernice poliestere antigraffio radica.
• Sacchetto accessori contenente la bulloneria necessaria per il montaggio delle pale , il gancio e il gommino antivibrante per il fissaggio a soffitto.
• Predisposizione per accogliere un Kit luce specifico opzionale con lampade a risparmio energetico 2x15 W max. attacco E27.
• Regolabile in velocità mediante gruppi comandi o telecomando Telenordik 5TR (opzionali)
• Coperchi motore superiore e inferiore, in resina termoplastica (ABS) termoresistente ed anti UV, di color radica.
• Calotte copri collegamenti elettrici poste all’estremità dell’asta in resina termoplastica (PP) antiurto e anti UV.
• Motore monofase a rotore esterno con albero montato su cuscinetti a sfera con funzione di reversibilità di rotazione, dotato di condensatore di avviamento.
• Portata massima 13.810 m3/h
• 3 pale in lamiera di acciaio elettrozincata, verniciate con vernice poliestere antigraffio di color radica.
• Asta di sostegno in acciaio di lunghezza pari a 375 mm verniciata con vernice poliestere antigraffio radica.
• Sacchetto accessori contenente la bulloneria necessaria per il montaggio delle pale , il gancio e il gommino antivibrante per il fissaggio a soffitto.
• Predisposizione per accogliere un Kit luce specifico opzionale con lampade a risparmio energetico 2x15 W max. attacco E27.
• Regolabile in velocità mediante gruppi comandi o telecomando Telenordik 5TR (opzionali)
Certificazioni
-
Download
CE
-
EAC
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente assorbita max (A)0,34
-
Diametro pale1284
-
Frequenza (Hz)50/60*
-
IsolamentoI° classe
-
Peso (Kg)6,8
-
Potenza assorbita max (W)70
-
Tensione (V)220-240
-
Portata max (m³/h)13810
-
Portata max (m³/min)230,17
-
Potenza sonora Lw [dB(A)]49,1
-
RPM198
-
Valori di esercizio (m³/min)/W3,288
-
Velocità aria alla max vel. (m/s)2,36
* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.
-
Dimensione A (mm)1284
-
Dimensione B (mm)298
-
Dimensione C (mm)495
-
Dimensione D (mm)229
-
Dimensione E (mm)724
-
Dimensione F (mm)291
-
Dimensione G (mm)145
-
Dimensione H (mm)640
-
Dimensione L (mm)291
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.
Accessori
Scopri gli accessori correlati al prodotto
SCRR5
Gruppo comandi per ventilatori a soffitto Vortice. Alimentazione monofase 220-240 V / 50 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCBRR5/5L/M. Colo...
SCRR5L
Gruppo comandi per ventilatori a soffitto Vortice. Alimentazione monofase 220-240 V / 50 Hz. Installazione a parete, trasformabile ad incasso con il kit opzionale SCBRR5/5L/M. Colo...
SCRR/M
Gruppo comandi elettronico per ventilatori a soffitto Vortice. Alimentazione monofase 220-240 V / 50 Hz. In grado di controllare fino a 6 ventilatori. Installazione a parete, trasf...
TELENORDIK 5TR
Telecomando adatto per i ventilatori reversibili della serie
NORDIK EVOLUTION.
Set composto da: ricevitore, che si applica a scomparsa all’interno della calotta del ventilatore,...

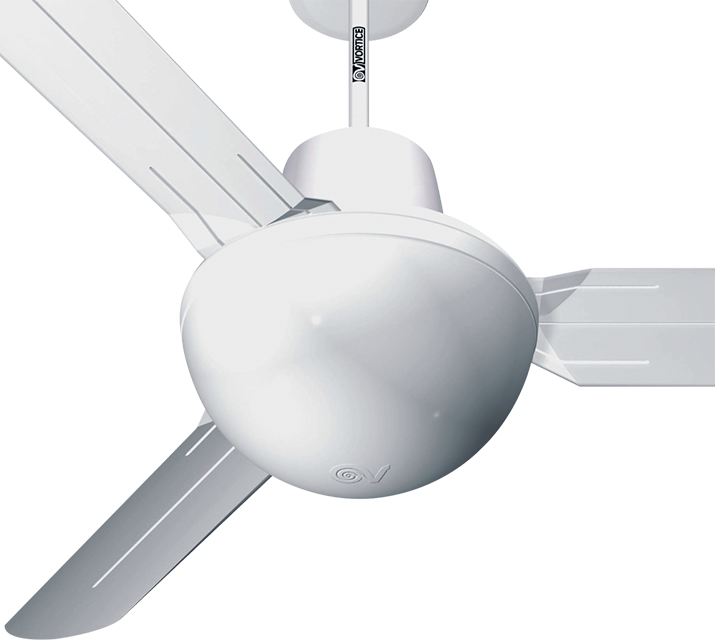

EVOLUTION LIGHT KIT ES
Kit per l’applicazione del sistema di illuminazione a tutti i modelli dei ventilatori Nordik® Evolution.
• Modello per n° 2 lampade energy saving a risparmio energetico con...

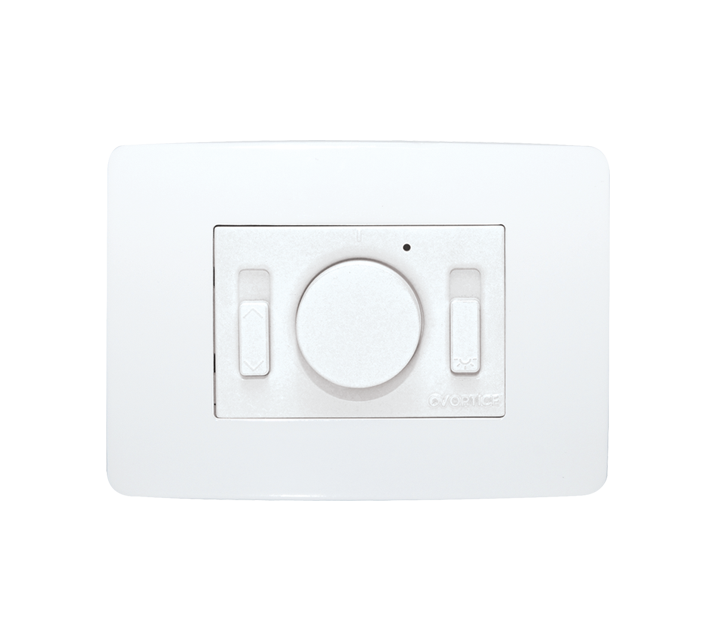

SC 503 B
Gruppo comandi per ventilatori a soffitto Vortice. Installazione ad incasso in scatola elettrica standard UNI 503. Colore bianco. Fornito completo di placca Vortice e compatibile c...
SC 503 N
Gruppo comandi per ventilatori a soffitto Vortice. Installazione ad incasso in scatola elettrica standard UNI 503. Colore nero. Fornito completo di placca Vortice e compatibile con...

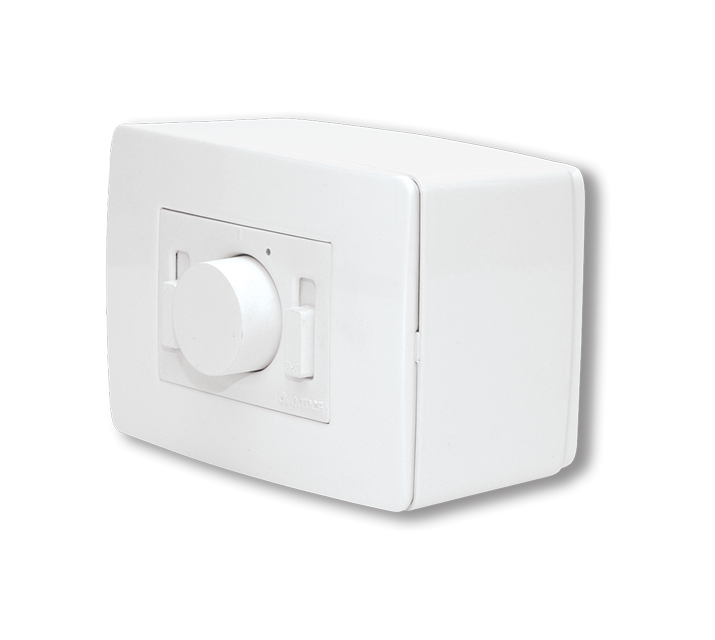

SC EXT B
La scatola comandi da parete SC EXT B (bianco) è composta dallo stesso gruppo della versione da incasso, con l’aggiunta di una scatola da applicare esternamente alla parete.
SET PALE 120/48 RAD.PLUS-EVOL INT
Set di 3 pale per ventilatori a soffitto serie NORDIK EVOLUTION.

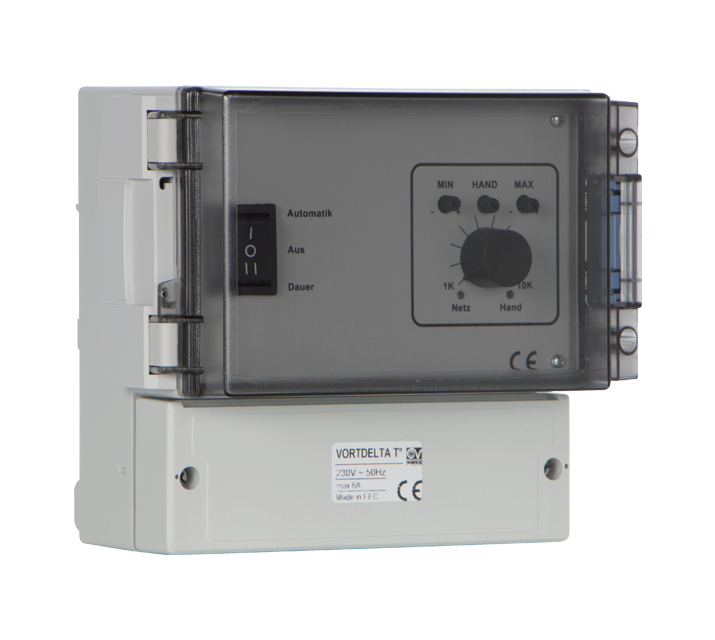

VORT DELTA T
Regolatore di velocità multiplo per ventilatori a soffitto Vortice. Permette il controllo di fino a 15 ventilatori in modalità manuale o automatica, in funzione del differenziale d...
