Descrizione
Ventilatore centrifugo industriale a media pressione, con girante a pale avanti, particolarmente adatto ad applicazioni in ambito industriale, per il raffreddamento di macchinari o componenti, ecc.
• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 4 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 4 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
Certificazioni
-
Download
CE
-
UKCA
Scheda Tecnica
-
Classe MotoreF
-
Corrente Assorbita a 230 V (A)14,5
-
Corrente Assorbita a 400 V (A)8,32
-
Frequenza (Hz)50
-
Grado Protezione IP55
-
Peso (Kg)69
-
Potenza assorbita max (W)4000
-
Temperatura di lavoro (°C)60
-
Tensione (V)230-400
-

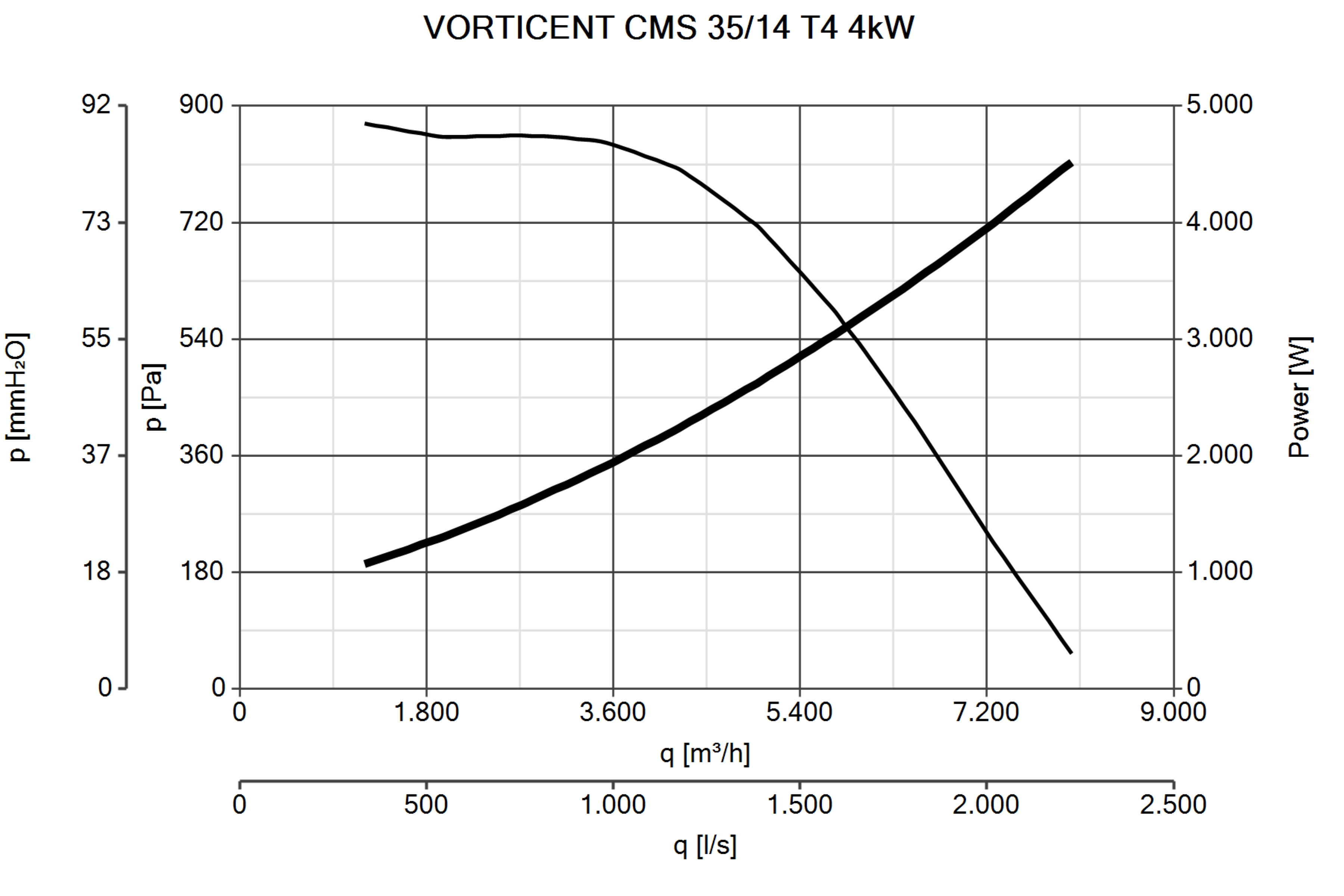

Portata max (m³/h)8190
-
RPM1440
-
Dimensione A (mm)796
-
Dimensione B (mm)652
-
Dimensione C (mm)295
-
Dimensione D (mm)271
-
Dimensione E (mm)499
-
Dimensione F (mm)250
-
Dimensione G (mm)320
-
Dimensione H (mm)595
-
Dimensione I (mm)240
-
Dimensione J (mm)290
-
Dimensione K (mm)438
-
Dimensione L (mm)560
-
Dimensione M (mm)590
-
Dimensione N (mm)370
-
Dimensione O (mm)300
-
Dimensione P (mm)336
-
Dimensione Q (mm)464
-
Dimensione R (mm)202
-
Dimensione S (mm)406
-
Dimensione T (mm)Ø 11
-
Dimensione U (mm)Ø 257
-
Dimensione V (mm)Ø 11
-
Dimensione X (mm)N.A.
-
Dimensione Y (mm)667,75
-
Dimensione Z (mm)200
-
Dimensione Z1 (mm)Ø 13
