Descrizione

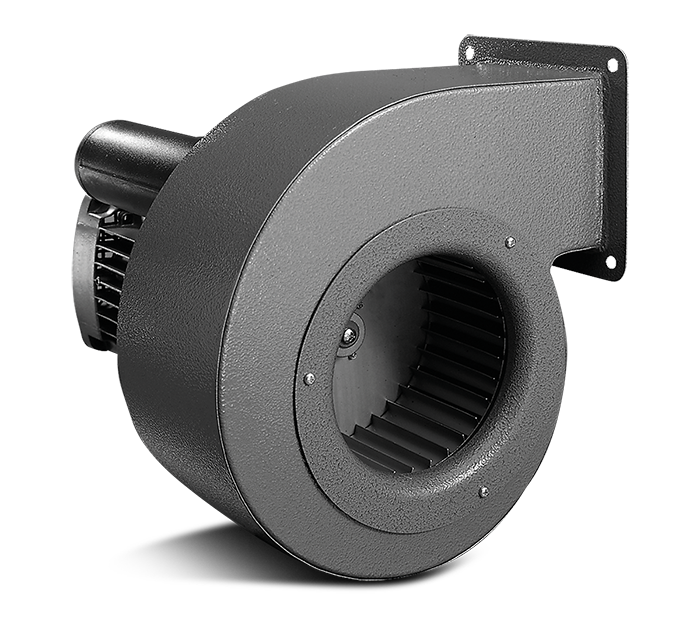

Ventilatore centrifugo industriale a media pressione, con girante a pale avanti, particolarmente adatto ad applicazioni in ambito industriale, per il raffreddamento di macchinari o componenti, ecc.
• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 2 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 2 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
Certificazioni
-
CE
Scheda Tecnica
-
Classe MotoreF
-
Corrente Assorbita a 230 V (A)5,83
-
Corrente Assorbita a 400 V (A)3,14
-
Frequenza (Hz)50
-
Grado Protezione IP55
-
Peso (Kg)24
-
Potenza assorbita max (W)1500
-
Temperatura di lavoro (°C)60
-
Tensione (V)230/400
-

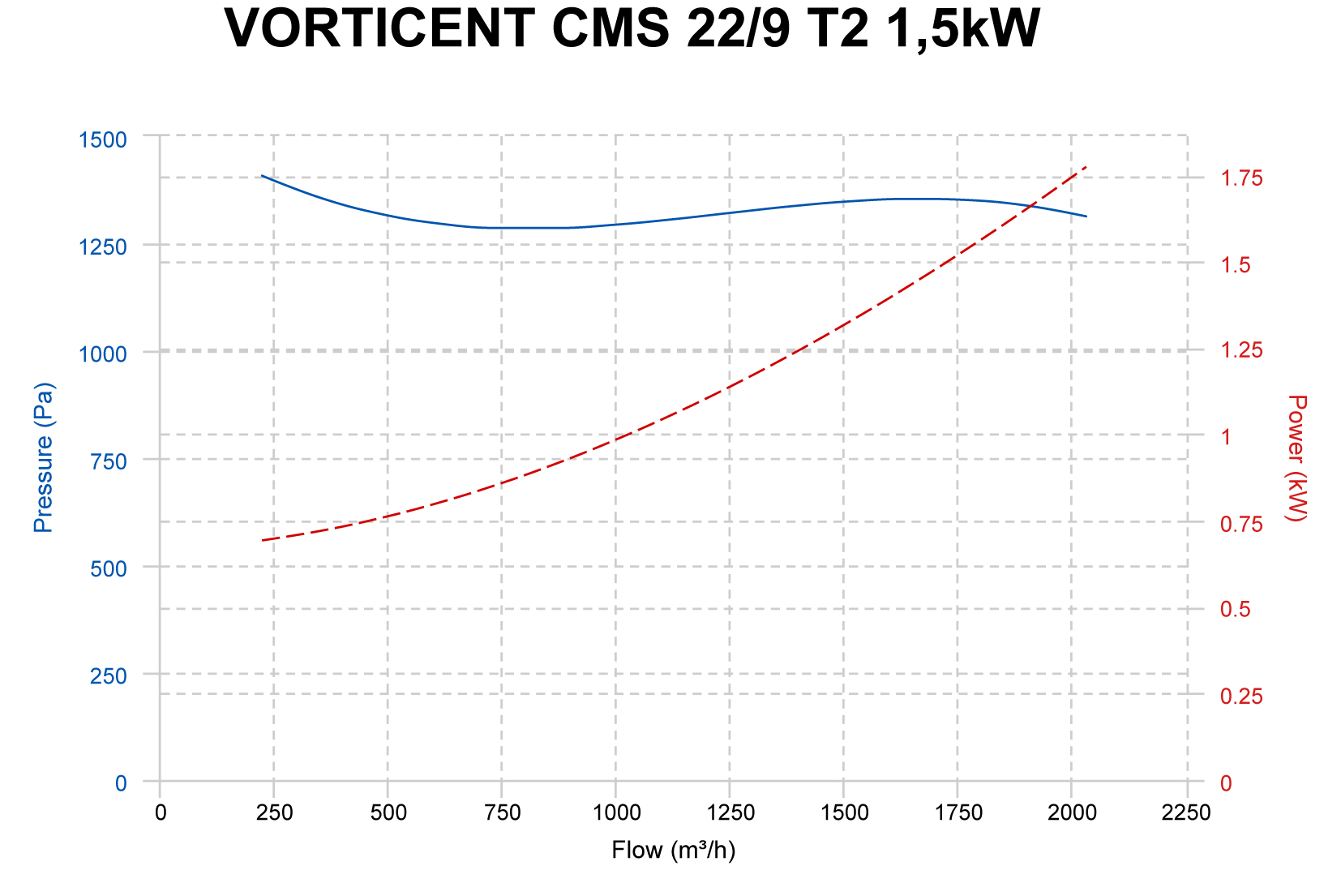

Portata max (m³/h)2030
-
RPM2865
-
Dimensione A (mm)455
-
Dimensione B (mm)393,5
-
Dimensione C (mm)184
-
Dimensione D (mm)140
-
Dimensione E (mm)280
-
Dimensione F (mm)140
-
Dimensione G (mm)216
-
Dimensione H (mm)385,5
-
Dimensione I (mm)50
-
Dimensione J (mm)182,5
-
Dimensione K (mm)256
-
Dimensione L (mm)220
-
Dimensione M (mm)290
-
Dimensione N (mm)256
-
Dimensione O (mm)180
-
Dimensione P (mm)204
-
Dimensione Q (mm)280
-
Dimensione R (mm)102
-
Dimensione S (mm)282
-
Dimensione T (mm)Ø 9
-
Dimensione U (mm)Ø 180
-
Dimensione V (mm)Ø 9
-
Dimensione Z1 (mm)Ø 11
