Descrizione
Ventilatore centrifugo industriale a media pressione, con girante a pale avanti, particolarmente adatto ad applicazioni in ambito industriale, per il raffreddamento di macchinari o componenti, ecc.
• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 2 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
• Involucri realizzati in lamiera di acciaio, uniti con giunti o saldati tra di loro, finitura in polvere epossidica.
• Motore AC a 2 poli, trifase, in classe F, con protezione IP55. Alimentazione a 230/400V–50Hz.
• Girante centrifuga a pale avanti, singola aspirazione, realizzata in lamiera d’acciaio galvanizzata.
• Temperatura massima di funzionamento in continuo: aria trasportata +130°C; aria ambiente +60°C.
• Orientamento di default: LG 270.
Certificazioni
-
CE
Scheda Tecnica
-
Classe MotoreF
-
Corrente Assorbita a 230 V (A)10,3
-
Corrente Assorbita a 400 V (A)5,92
-
Frequenza (Hz)50
-
Grado Protezione IP55
-
Peso (Kg)55
-
Potenza assorbita max (W)3000
-
Temperatura di lavoro (°C)60
-
Tensione (V)230/400
-

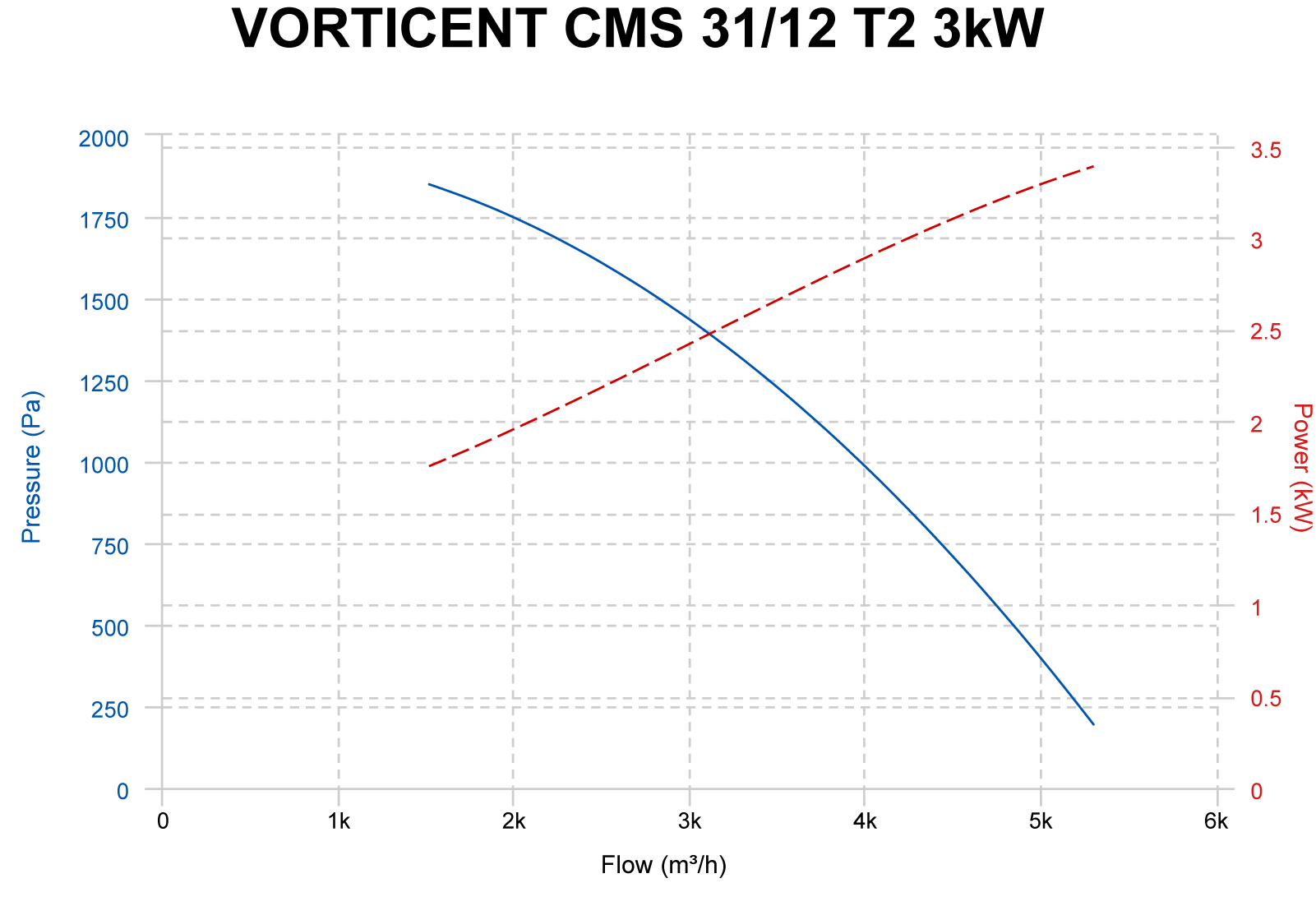

Portata max (m³/h)5310
-
RPM2880
-
Dimensione A2 (mm)260,7
-
Dimensione B (mm)22,5
-
Dimensione B1 (mm)241,3
-
Dimensione B2 (mm)314,1
-
Dimensione C (mm)Ø 257,12
-
Dimensione D (mm)Ø 354,5
-
Dimensione D1 (mm)Ø 11,5
-
Dimensione D2 (mm)Ø 20
-
Dimensione E (mm)364,6
-
Dimensione F (mm)316,51
-
Dimensione G (mm)207
-
Dimensione H (mm)35,5
-
Dimensione HC (mm)415,6
-
Dimensione I (mm)103,5
-
Dimensione J (mm)367,5
-
Dimensione K (mm)198,5
-
Dimensione L (mm)200
-
Dimensione M (mm)79
-
Dimensione N (mm)278
-
Dimensione N1 (mm)198
-
Dimensione N2 (mm)248
-
Dimensione O (mm)90
-
Dimensione P (mm)95
-
Dimensione Q (mm)272,95
-
Dimensione R (mm)395
-
Dimensione R1 (mm)251
-
Dimensione R2 (mm)365
-
Dimensione S (mm)344
-
Dimensione T (mm)430
-
Dimensione U (mm)36,47
-
Dimensione V (mm)26,3
-
Dimensione W (mm)315,6
-
Dimensione X (mm)100
-
Dimensione Y (mm)46,47
-
Dimensione Z (mm)8x45°
