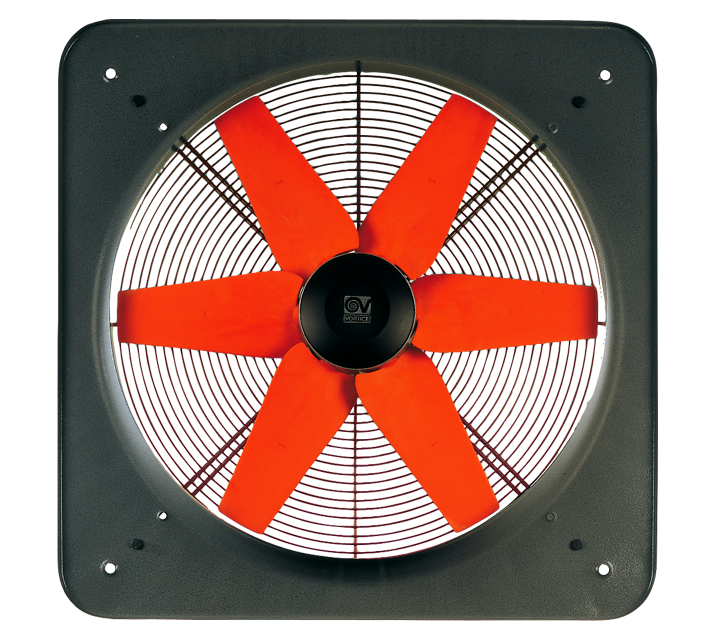

Descrizione

• Diametro nominale 300 mm
• Pannello per il fissaggio a parete stampato in lamiera d’acciaio fosfatata, verniciato a polvere polyestere di colore grigio ad effetto martellato a garanzia della resistenza nel tempo agli agenti atmosferici.
• Boccaglio facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria.
• Griglia di protezione (conforme alla norma UNI ISO 13857) integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La facilità di rimozione semplifica la manutenzione e pulizia del ventilatore.
• Motore AC asincrono monofase ad 1 velocità, con albero montato su supporti con cuscinetti a sfere con doppio schermo di tenuta, con classe di isolamento elettrico F.
• Portata massima 1.360 m3/h.
• Girante a 6 pale a profilo alare calettate su un mozzo in alluminio pressofuso, dinamicamente bilanciata (UNI ISO 1940,– Classe di equilibratura 6.3), ottimizzata per massimizzare le prestazioni ed i livelli sonori, stampata in polipropilene caricato per conseguire elevati livelli di stabilità dimensionale e resistenza agli agenti atmosferici.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

vorticel_e_ambiente01

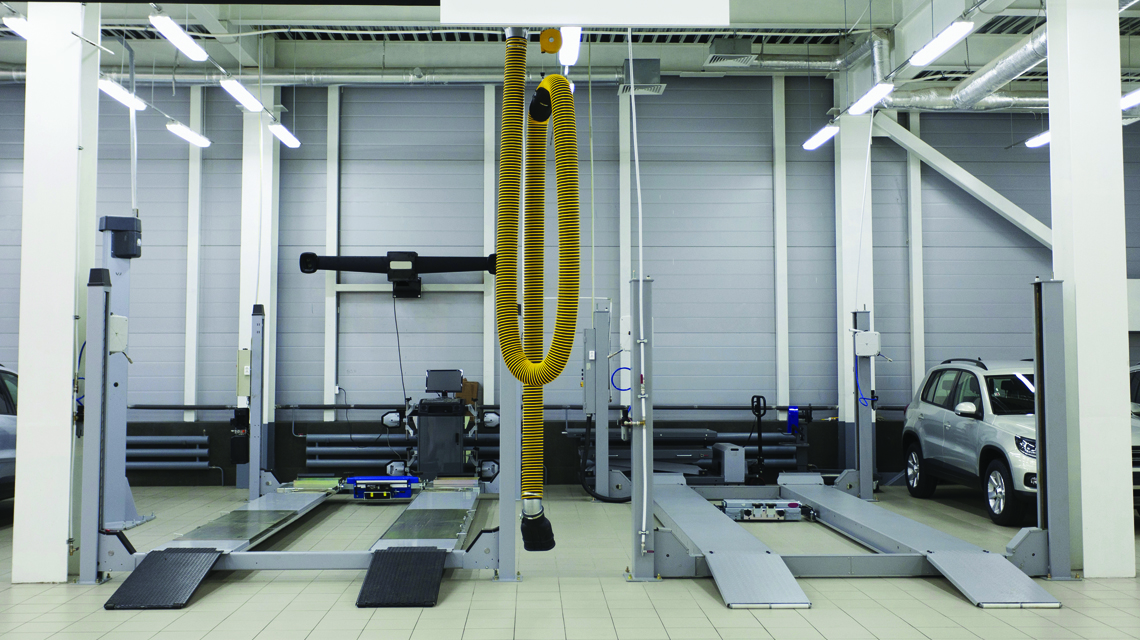

vorticel_e_ambiente02

Scheda Tecnica

  • Corrente Assorbita a 220 V (A)
    0,33
  • Corrente Assorbita a 240 V (A)
    0,40
  • Corrente assorbita max (A)
    0,40
  • Diametro Nominale Condotto (mm)
    315
  • Frequenza (Hz)
    50
  • Grado protezione motore IP
    44
  • Isolamento
    I° classe
  • Numero Poli
    4
  • Peso (Kg)
    3
  • Potenza Assorbita a 220 V (W)
    55
  • Potenza Assorbita a 240 V (W)
    70
  • Potenza assorbita max (W)
    70
  • Temp. ambiente max funzionamento continuativo (°C)
    65
  • Temperatura aria aspirata max (°C)
    65
  • Tensione (V)
    220-240
  • Portata max (l/s)
    377,8
  • Portata max (m³/h)
    1360
  • Pressione max (mmH2O)
    7,5
  • Pressione max (Pa)
    74
  • Pressione Sonora Lp [dB (A)] 3m
    54
  • RPM
    1400
  • Diametro Ø (mm)
    315
  • Dimensione A (mm)
    380
  • Dimensione B (mm)
    330
  • Dimensione C (mm)
    203
  • Dimensione D (mm)
    Ø 308
  • Dimensione D3 (mm)
    Ø 300
  • Dimensione E (mm)
    70
  • Dimensione F (mm)
    8
  • Dimensione G (mm)
    10
quota

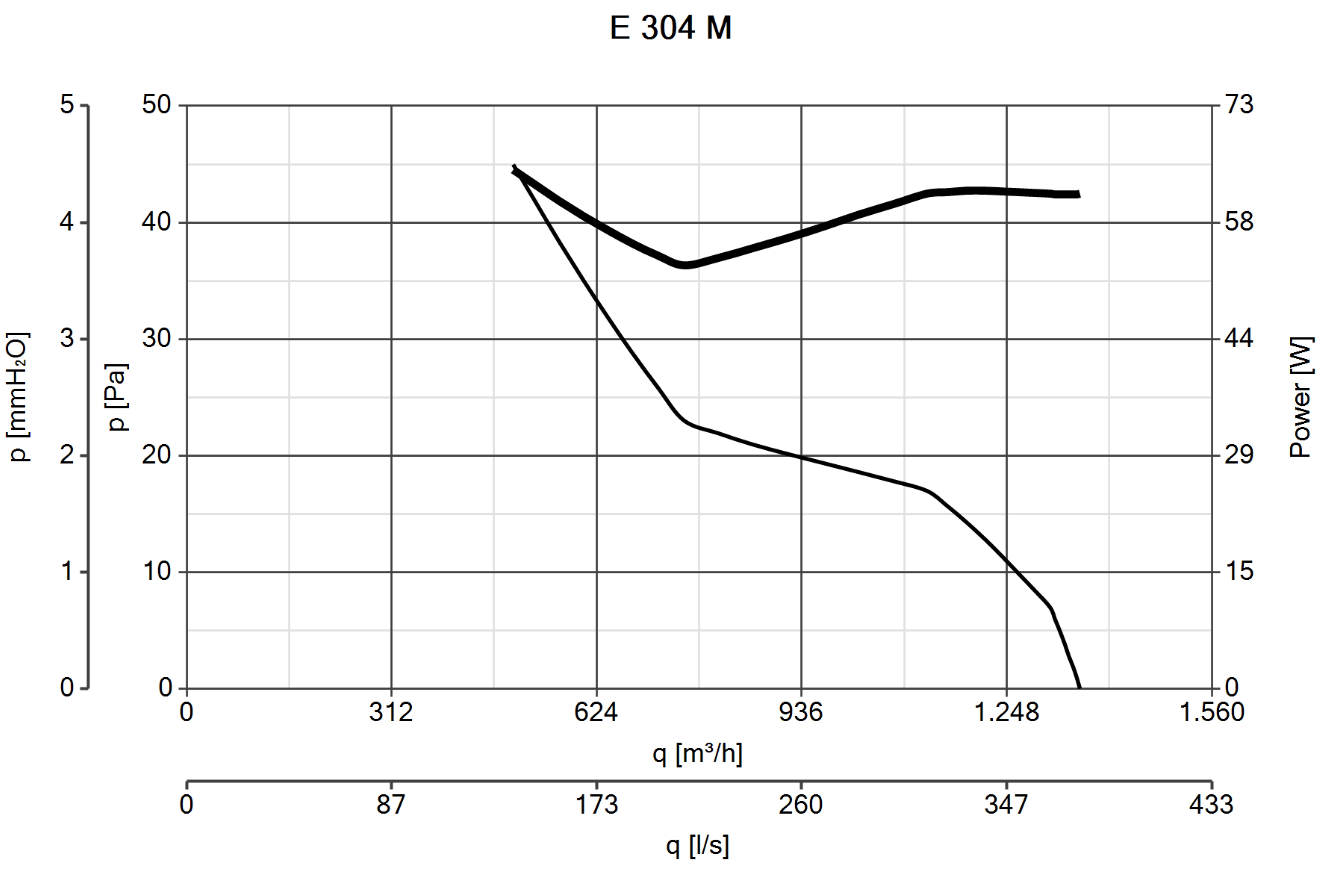

Curva_JPG_40503-Curve_per_Catalogo
