Descrizione
• Diametro nominale: 560 mm.
• Pannello, stampato in lamiera d’acciaio galvanizzata, verniciato a polvere epossidica a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Griglia di protezione, integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore monofase AC a 6 poli, del tipo a rotore esterno per minimizzare gli ingombri assiali, in classe F, con protezione IP54.
• Girante a passo variabile con pale stampate in poliammide rinforzata con fibra di vetro.
• Scatola di connessione alla rete elettrica con grado di protezione IP65.
• Temperatura massima di funzionamento in continuo: +50°C.
• Pannello, stampato in lamiera d’acciaio galvanizzata, verniciato a polvere epossidica a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Griglia di protezione, integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore monofase AC a 6 poli, del tipo a rotore esterno per minimizzare gli ingombri assiali, in classe F, con protezione IP54.
• Girante a passo variabile con pale stampate in poliammide rinforzata con fibra di vetro.
• Scatola di connessione alla rete elettrica con grado di protezione IP65.
• Temperatura massima di funzionamento in continuo: +50°C.
Scheda Tecnica
-
Classe MotoreF
-
Corrente Assorbita a 230 V (A)2,1
-
Diametro Nominale Condotto (mm)560
-
Frequenza (Hz)50
-
Grado Protezione IP54
-
Numero Poli6
-
Peso (Kg)20
-
Potenza assorbita max (W)268,8
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Temperatura aria aspirata max (°C)50
-
Tensione (V)230
-

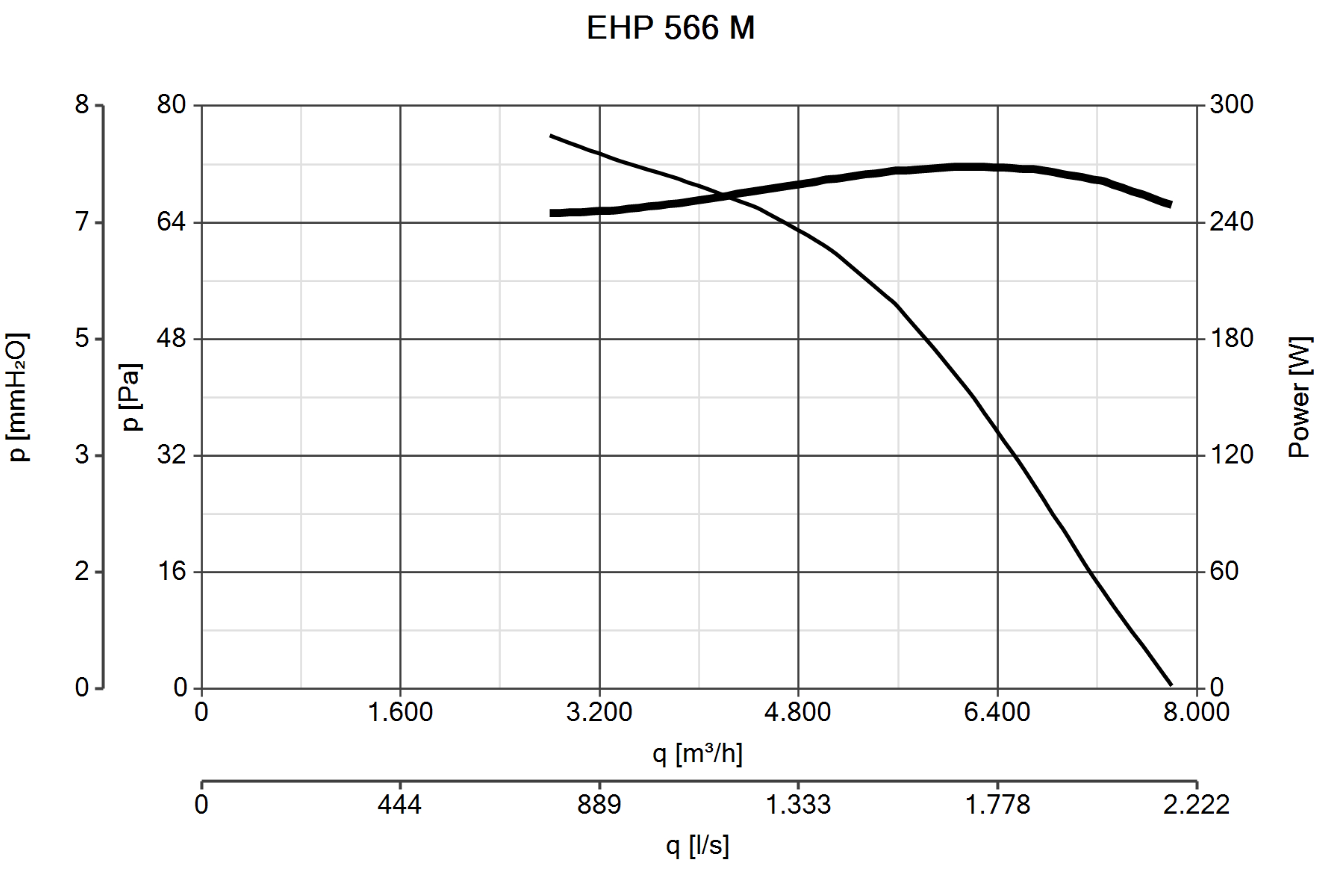

Portata max (l/s)4588
-
Portata max (m³/h)7800
-
Potenza sonora Lw [dB(A)]71
-
Pressione max (mmH2O)7,7
-
Pressione max (Pa)75,5
-
Pressione Sonora Lp [dB (A)] 3m51
-
RPM945
-
Dimensione A (mm)725
-
Dimensione B (mm)650
-
Dimensione C (mm)358
-
Dimensione D (mm)238
-
Dimensione E (mm)120
-
Dimensione F (mm)Ø 560
-
Dimensione G (mm)Ø 11
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.
Accessori
Scopri gli accessori correlati al prodotto
SWT 25 3P
Interruttore di sicurezza di tipo "start-stop", conforme ai requisiti IEC 60947-1 e IEC 60947-3. Grado di protezione: IP65. Dotato di un contatto ausiliario. Utile per tagliare la ...
MSC1 56
Griglia di protezione circolare realizzata in filo metallico saldato, utile ad evitare l'ingresso di oggetti impedendone così il contatto con la girante. Conforme alla direttiva RO...
GGR-A 600X600
Serranda di sovrapressione a gravità in alluminio estruso e alettatura di alluminio naturale standard, completa di guarnizione di tenuta nelle alette per ottenere una maggiore effi...
GGR 56/C
Serranda a gravità in resina plastica (ABS) anti-UV. Velocità massima dell'aria attraversata: 16 m/s.
IREM-EMC 3
Regolatore di velocità elettronico con filtro EMC, interruttore e potenziometro, per il controllo di ventilatori monofase. Involucro per installazione a parete caratterizzato da pr...
