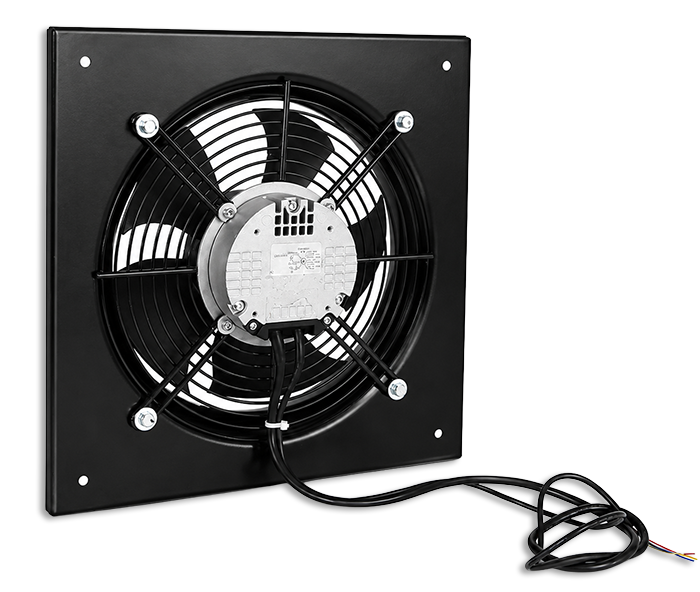

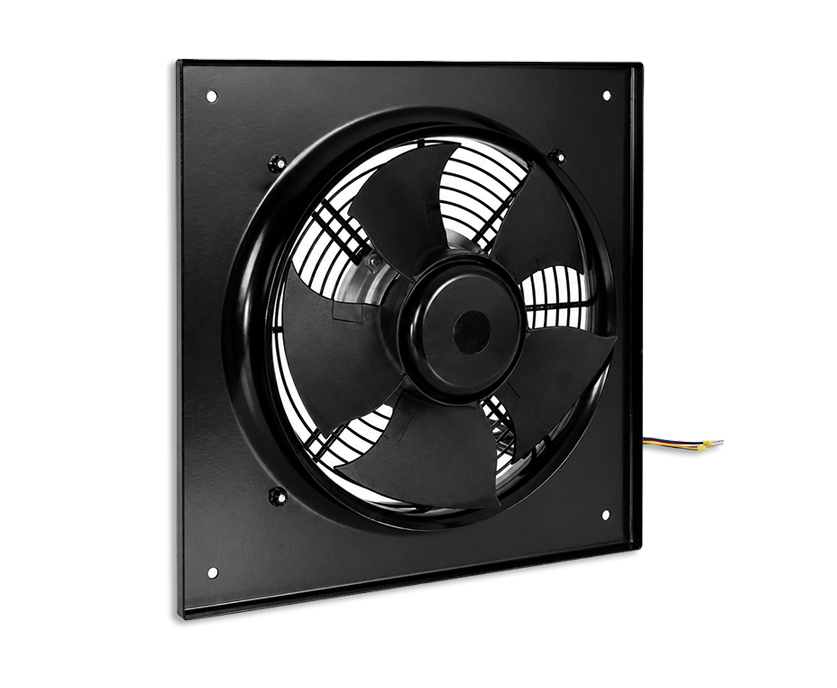

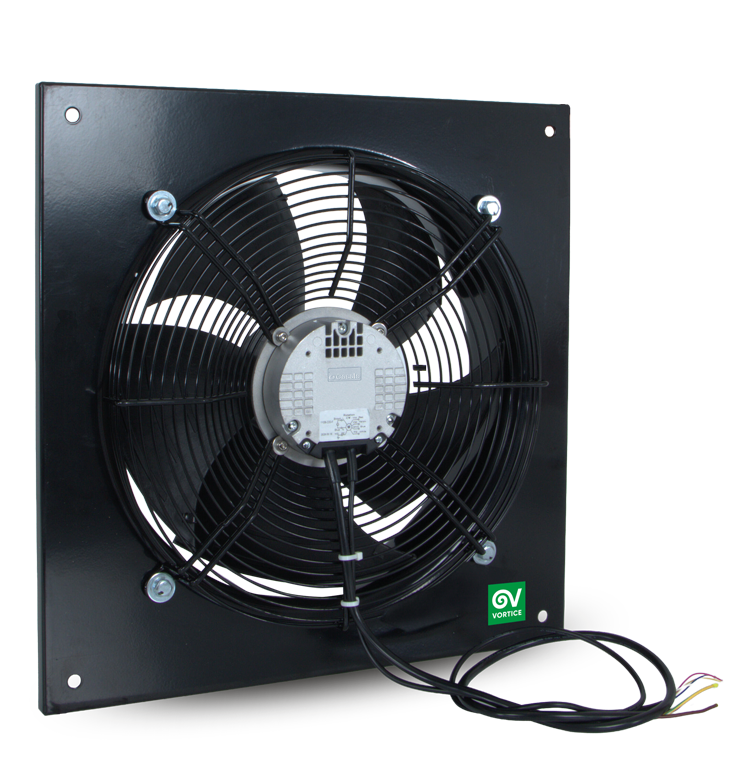

Descrizione
• Pannello, stampato in lamiera d’acciaio verniciata a polvere di colore nero.
• Boccaglio, facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria, a profilo allungato per ottimizzare le prestazioni e facilitare l’eventuale connessione al condotto di mandata.
• Diametro nominale: 250 mm.
• Griglia di protezione (conforme alla norma UNI ISO 13857), realizzata in anelli di acciaio elettrosaldato verniciata in colore nero.
• Motore EC ad alimentazione monofase (220-240V / 50-60Hz) completo di driver, del tipo a rotore esterno per minimizzare l’ingombro assiale, con albero montato su supporti con cuscinetti a sfere, termo-protetto e regolabile in velocità mediante segnale 0-10V.
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); pale, stampate in lamiera d’acciaio verniciate a polvere in colore nero, di forma ottimizzata per abbinare elevate prestazioni, grande efficienza e ridotte emissioni sonore.
• Boccaglio, facente corpo unico con il pannello, calibrato per ottimizzare il flusso d’aria, a profilo allungato per ottimizzare le prestazioni e facilitare l’eventuale connessione al condotto di mandata.
• Diametro nominale: 250 mm.
• Griglia di protezione (conforme alla norma UNI ISO 13857), realizzata in anelli di acciaio elettrosaldato verniciata in colore nero.
• Motore EC ad alimentazione monofase (220-240V / 50-60Hz) completo di driver, del tipo a rotore esterno per minimizzare l’ingombro assiale, con albero montato su supporti con cuscinetti a sfere, termo-protetto e regolabile in velocità mediante segnale 0-10V.
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); pale, stampate in lamiera d’acciaio verniciate a polvere in colore nero, di forma ottimizzata per abbinare elevate prestazioni, grande efficienza e ridotte emissioni sonore.
Scheda Tecnica
-
Classe MotoreB
-
Corrente assorbita max (A)1,4
-
Frequenza (Hz)50/60
-
Grado Protezione IP44
-
IsolamentoI° classe
-
Peso (Kg)4,5
-
Potenza assorbita max (W)200
-
Temperatura esterna max funzionamento (°C)+60
-
Temperatura esterna min funzionamento (°C)-20
-
Tensione (V)220-240
-

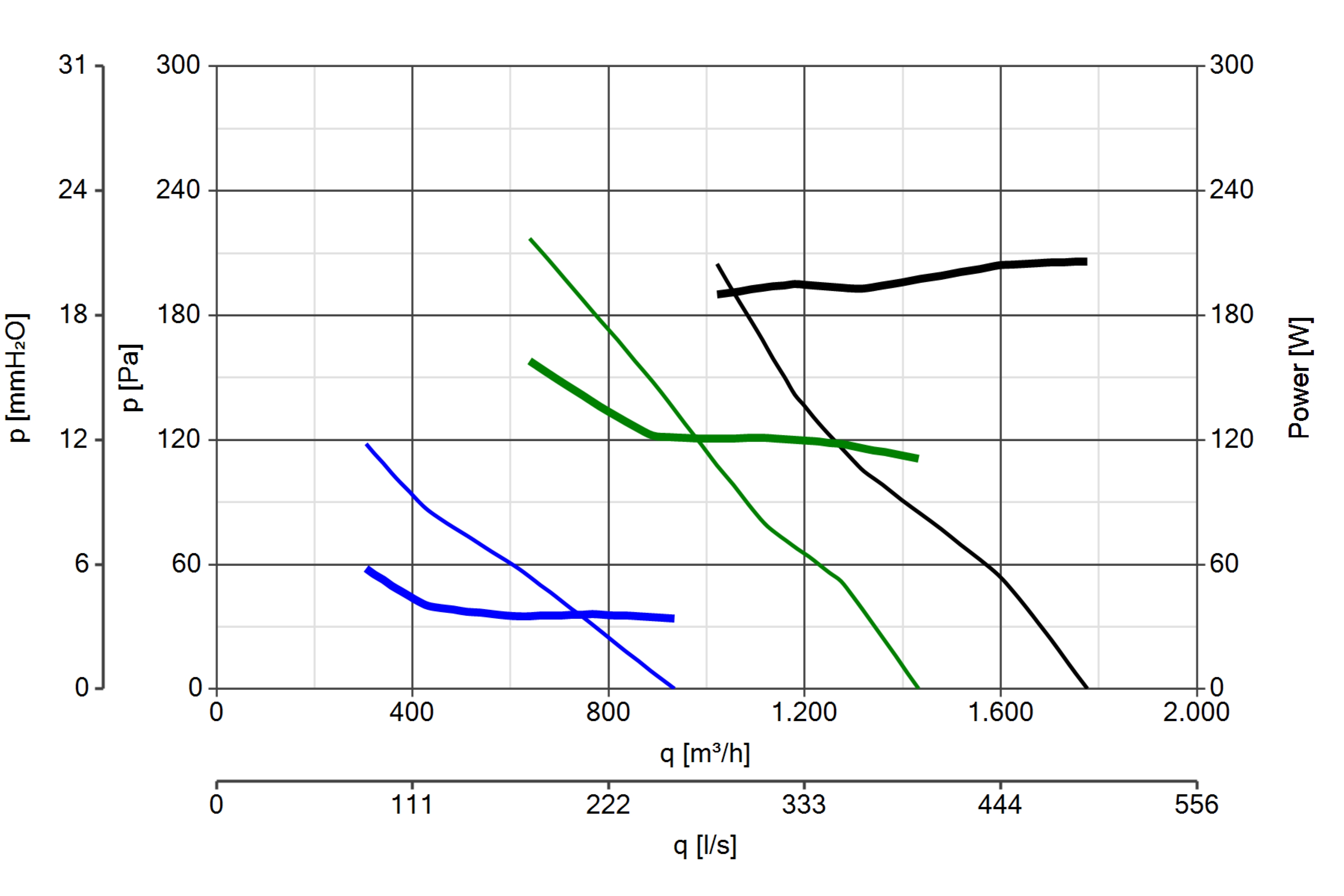

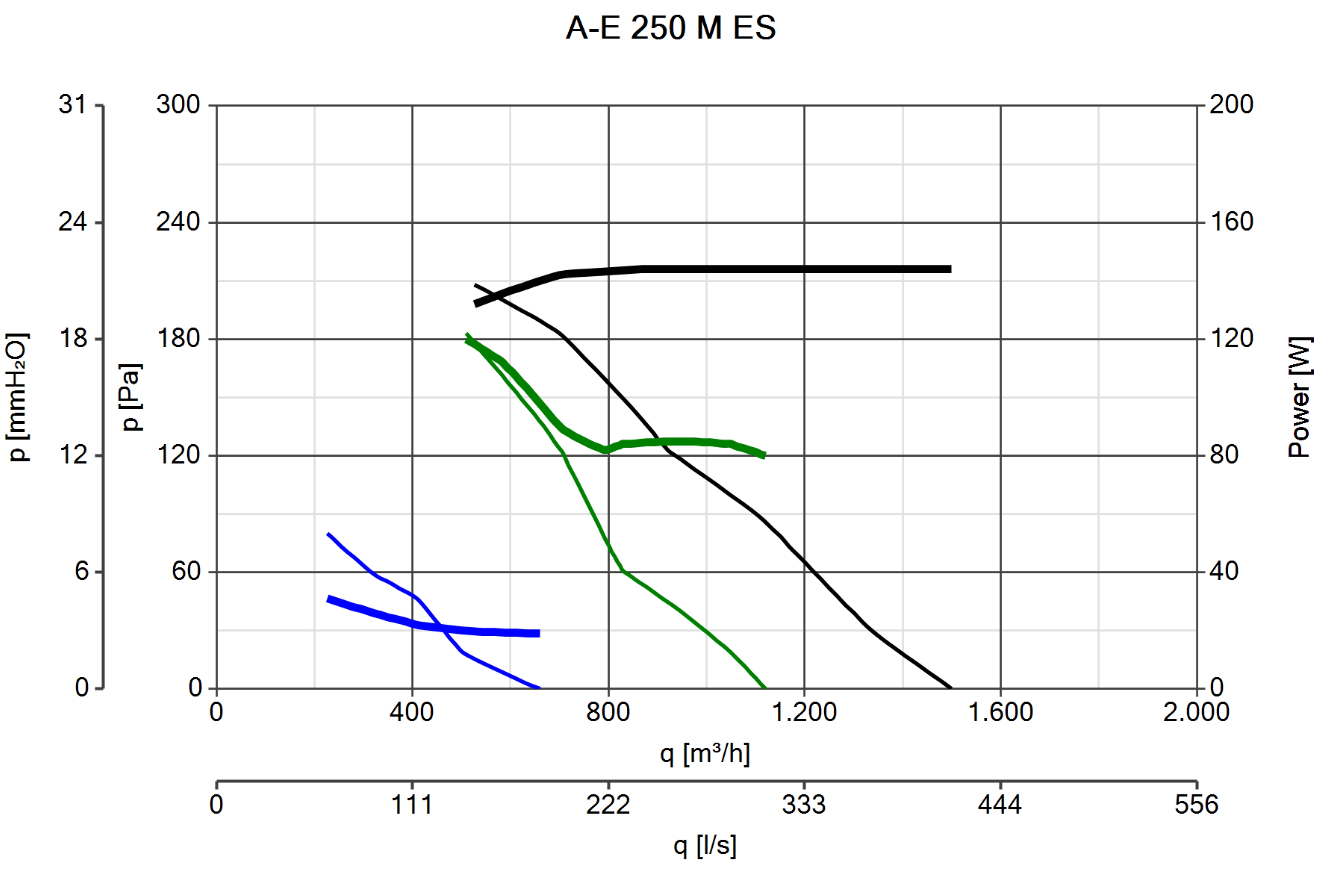

Portata max (m³/h)1500
-
Pressione max (Pa)208
-
Pressione Sonora Lp [dB (A)] 1m69
-
RPM3150
* I dati tecnici sopra riportati si riferiscono al prodotto alimentato a 50 Hz.
Per i valori relativi all’alimentazione a 60 Hz contattare il Servizio Prevendita VORTICE all’indirizzo prevendita@vortice-italy.com.
-

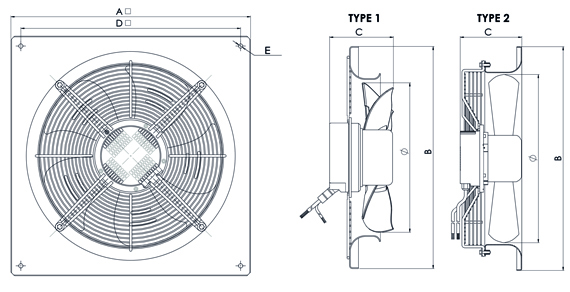

Diametro Ø (mm)250
-
Dimensione A (mm)370
-
Dimensione B (mm)370
-
Dimensione C (mm)106,2
-
Dimensione D (mm)320
-
Dimensione E (mm)Ø 7
