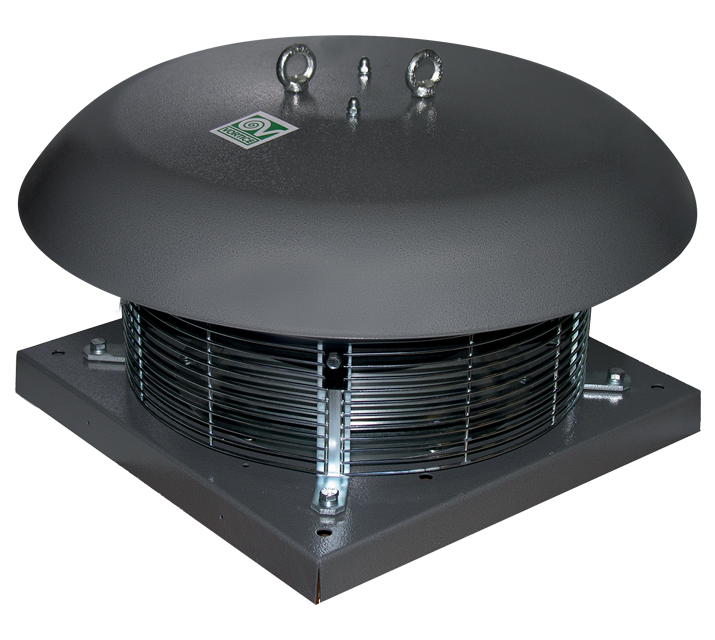

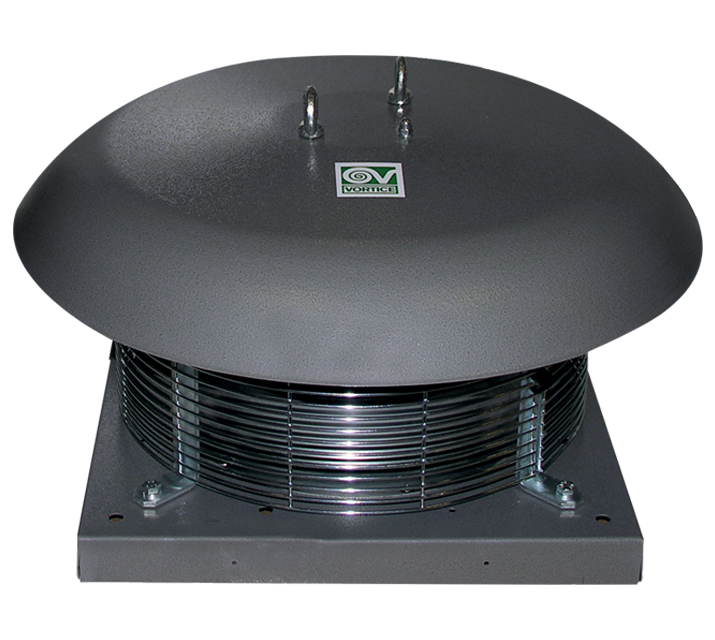

Descrizione

• Coprimotore realizzato in lamiera di acciaio decapata e fosfatata, verniciati con polvere poliestere con cottura in forno, colore grigio martellato.
• Base decapata e fosfatata, verniciata con polvere poliestere con cottura in forno di colore grigio martellato, con boccaglio di aspirazione in lamiera d’acciaio zincata.
• Motore AC monofase del tipo a rotore esterno con albero montato su supporti con cuscinetti a sfere, dotato di termo protettore, con classe di isolamento F, abbinato ad una girante centrifuga a pale rovesce autopulenti.
• Scatola cablaggio con pressa-cavo in termoplastico per la connessione elettrica.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.

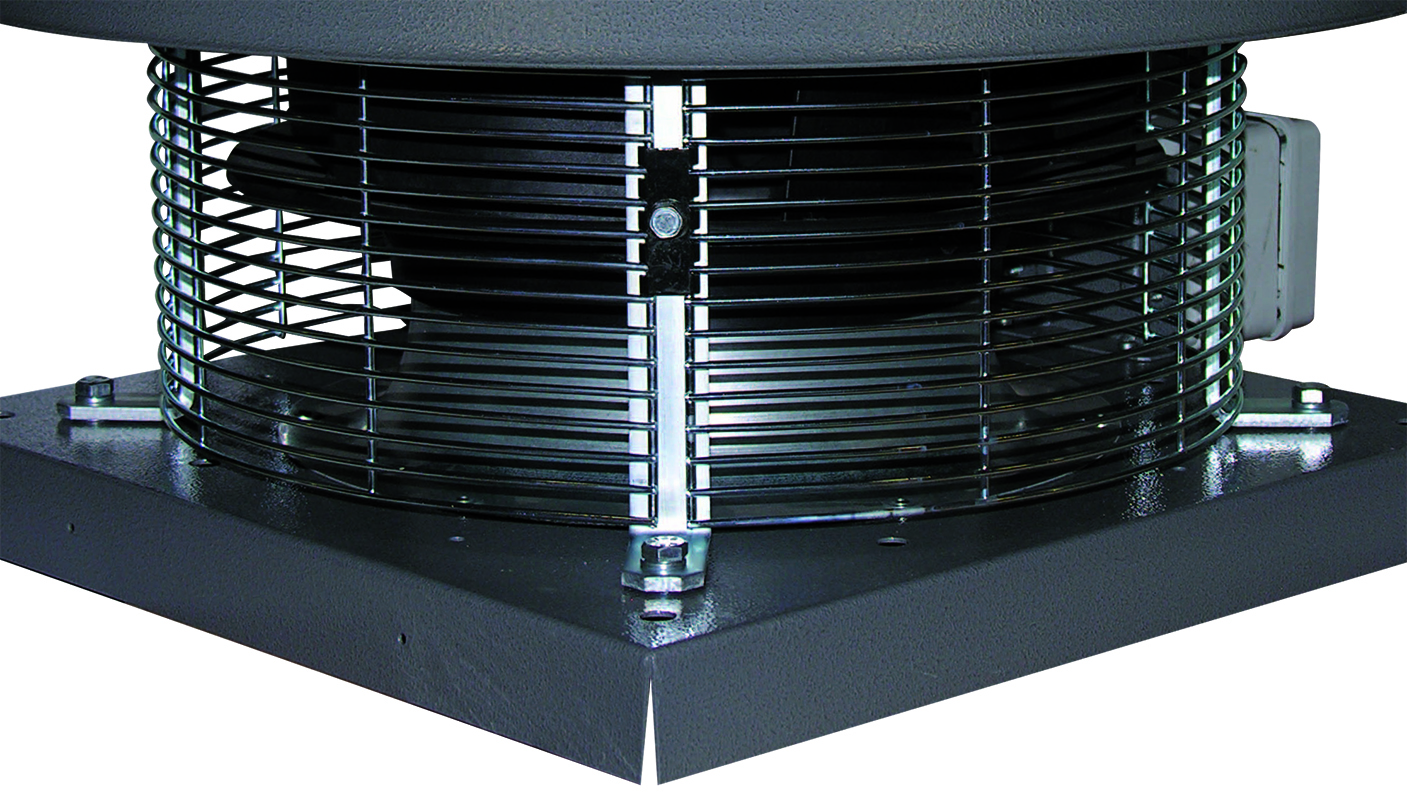

• Griglie antinfortunistica e anti-volatile, realizzate in anelli di acciaio elettrosaldato, verniciate con vernice epossidica colore nero.
• Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
• La continuità di messa a terra è garantita tramite appositi punti di contatto.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente assorbita max (A)
    0,21
  • Diametro Nominale Condotto (mm)
    300
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    24
  • Grado protezione motore IP
    44
  • Isolamento
    I° classe
  • Numero Fasi (Ph)
    3
  • Numero Poli
    4
  • Peso (Kg)
    15
  • Potenza assorbita max (W)
    90
  • Temp. ambiente max funzionamento continuativo (°C)
    60
  • Temperatura ambiente min funzionamento continuativo (°C)
    -15
  • Tensione (V)
    400

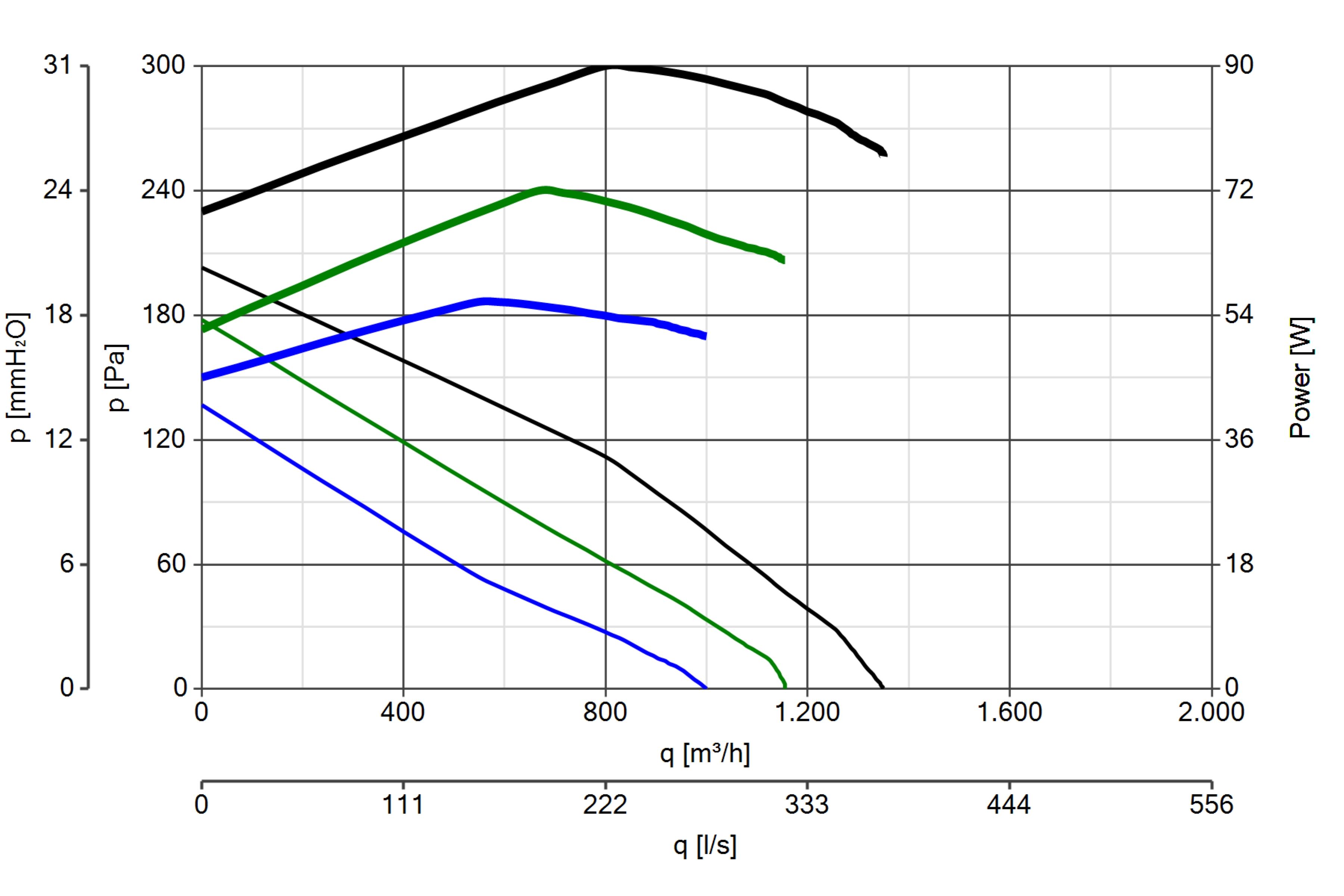

  • Portata max (l/s)
    375
  • Portata max (m³/h)
    1350
  • Potenza sonora Lw [dB(A)]
    51,0
  • Pressione max (mmH2O)
    20,7
  • Pressione max (Pa)
    203
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m
    30,5
  • RPM
    1367
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Portata nominale [m3/s]
    0,22194
  • Potenza elettrica assorbita effettiva [KW]
    0,090
  • Potenza elettrica assorbita effettiva [KW]
    0,090
  • Portata nominale [m3/s]
    0,22194
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo scambiatore di calore HRS
    nessuno
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • SFPint [W/m3/s]
    NA
  • SFPint [W/m3/s]
    NA
  • Velocità frontale alla portata nominale [m/s]
    8,72187
  • Velocità frontale alla portata nominale [m/s]
    8,72187
  • Pressione esterna nominale (?ps, ext) [Pa]
    112
  • Pressione esterna nominale (?ps, ext) [Pa]
    112
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    21
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    21
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    32,8
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    32,8
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    51
  • Potenza sonora LWA sulla cassa [dB(A)]
    51
  • Dimensione A (mm)
    540
  • Dimensione B (mm)
    410
  • Dimensione C (mm)
    357
  • Dimensione D (mm)
    11
  • Dimensione E (mm)
    256
  • Dimensione F (mm)
    295
  • Dimensione G (mm)
    235
  • Dimensione H (mm)
    69
