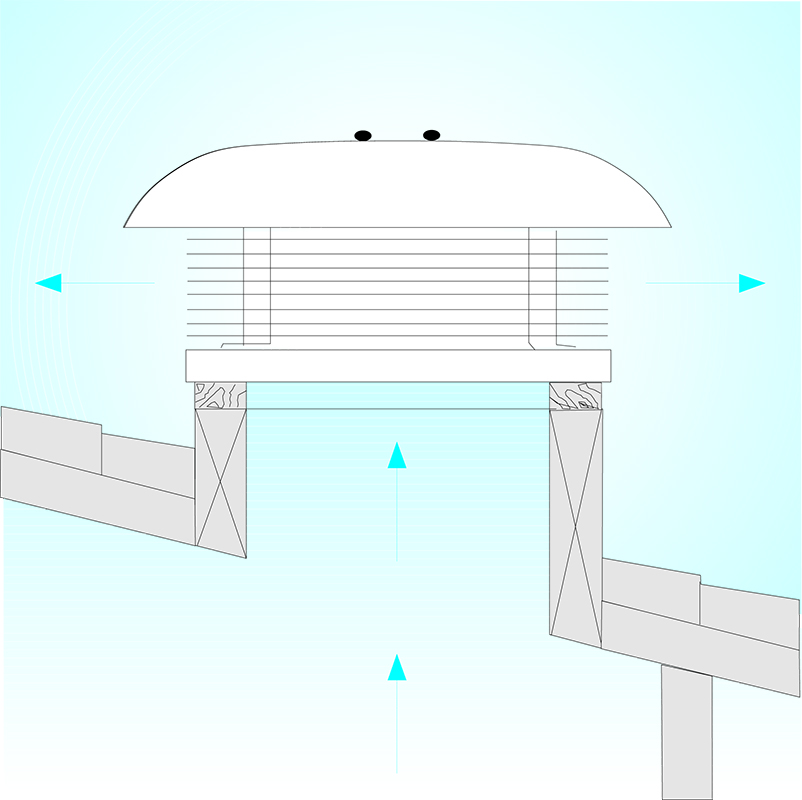

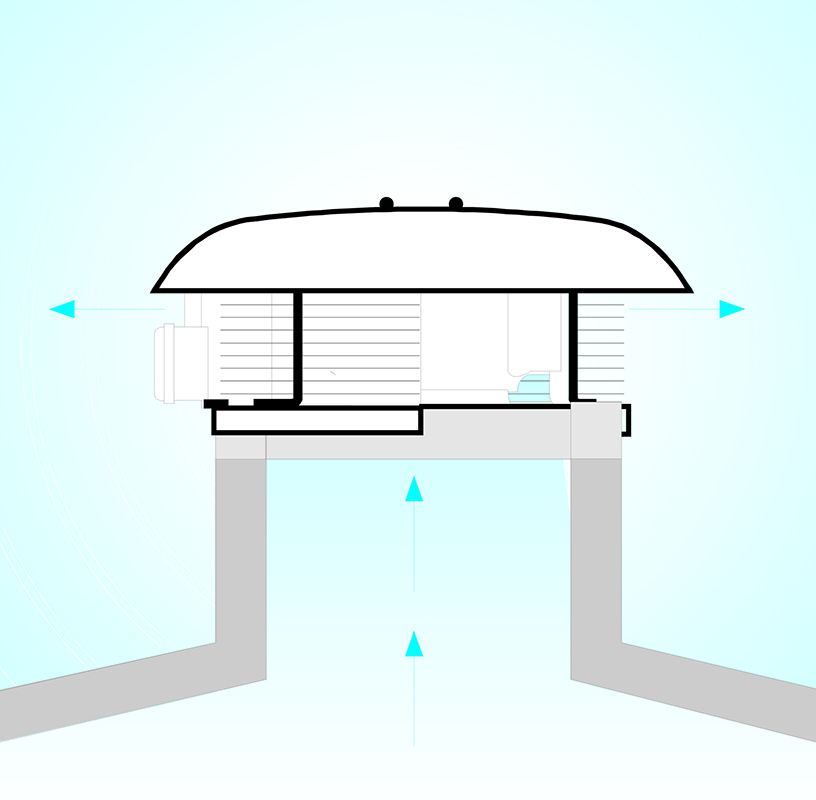

Descrizione
• Coprimotore realizzato in lamiera di acciaio decapata e fosfatata, verniciati con polvere poliestere con cottura in forno, colore grigio martellato.
• Base decapata e fosfatata, verniciata con polvere poliestere con cottura in forno di colore grigio martellato, con boccaglio di aspirazione in lamiera d’acciaio zincata.
• Motore EC trifase del tipo a rotore esterno con albero montato su supporti con cuscinetti a sfere, dotato di termo protettore, con classe di isolamento F, abbinato ad una girante centrifuga a pale rovesce autopulenti.
• Scatola cablaggio con pressa-cavo in termoplastico per la connessione elettrica.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.

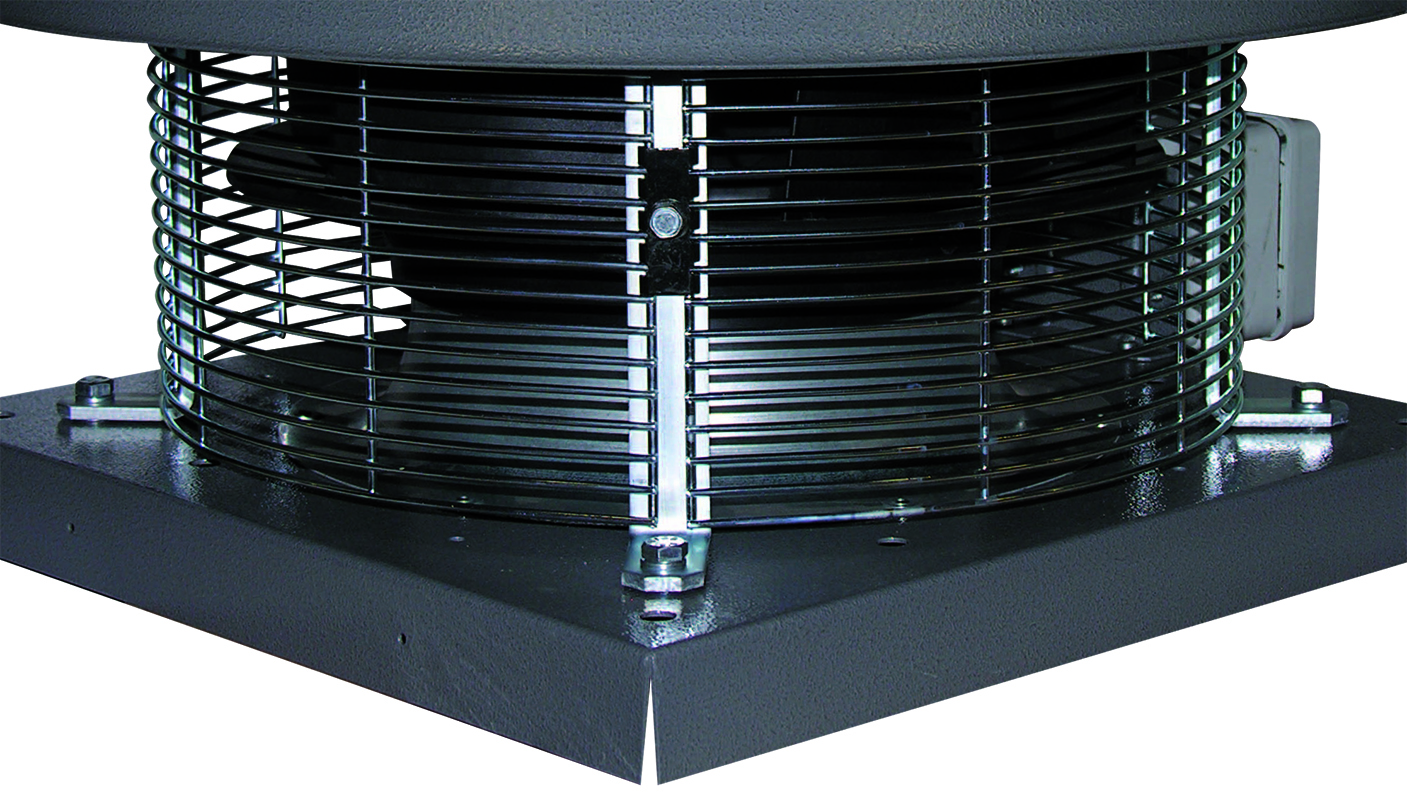

• Griglie antinfortunistica e anti-volatile, realizzate in anelli di acciaio elettrosaldato, verniciate con vernice epossidica colore nero.
• Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
• La continuità di messa a terra è garantita tramite appositi punti di contatto.
• Controllabile in velocità mediante regolatore Vortice.
• Base decapata e fosfatata, verniciata con polvere poliestere con cottura in forno di colore grigio martellato, con boccaglio di aspirazione in lamiera d’acciaio zincata.
• Motore EC trifase del tipo a rotore esterno con albero montato su supporti con cuscinetti a sfere, dotato di termo protettore, con classe di isolamento F, abbinato ad una girante centrifuga a pale rovesce autopulenti.
• Scatola cablaggio con pressa-cavo in termoplastico per la connessione elettrica.
• Golfari di acciaio con trattamento di zincatura galvanica, per il trasporto e il sollevamento.
• Griglie antinfortunistica e anti-volatile, realizzate in anelli di acciaio elettrosaldato, verniciate con vernice epossidica colore nero.
• Cavo di sicurezza in acciaio per ancorare le macchine dopo l’installazione.
• La continuità di messa a terra è garantita tramite appositi punti di contatto.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
Download
CE
-
EAC
Scheda Tecnica
-
Corrente assorbita max (A)5,75
-
Diametro Nominale Condotto (mm)500
-
Frequenza (Hz)50
-
Grado Protezione IP24
-
Grado protezione motore IP54
-
IsolamentoI° classe
-
Numero Fasi (Ph)3
-
Numero Poli6
-
Peso (Kg)77,3
-
Potenza assorbita max (W)3765
-
Temp. ambiente max funzionamento continuativo (°C)60
-
Temperatura ambiente min funzionamento continuativo (°C)-15
-
Tensione (V)400
-

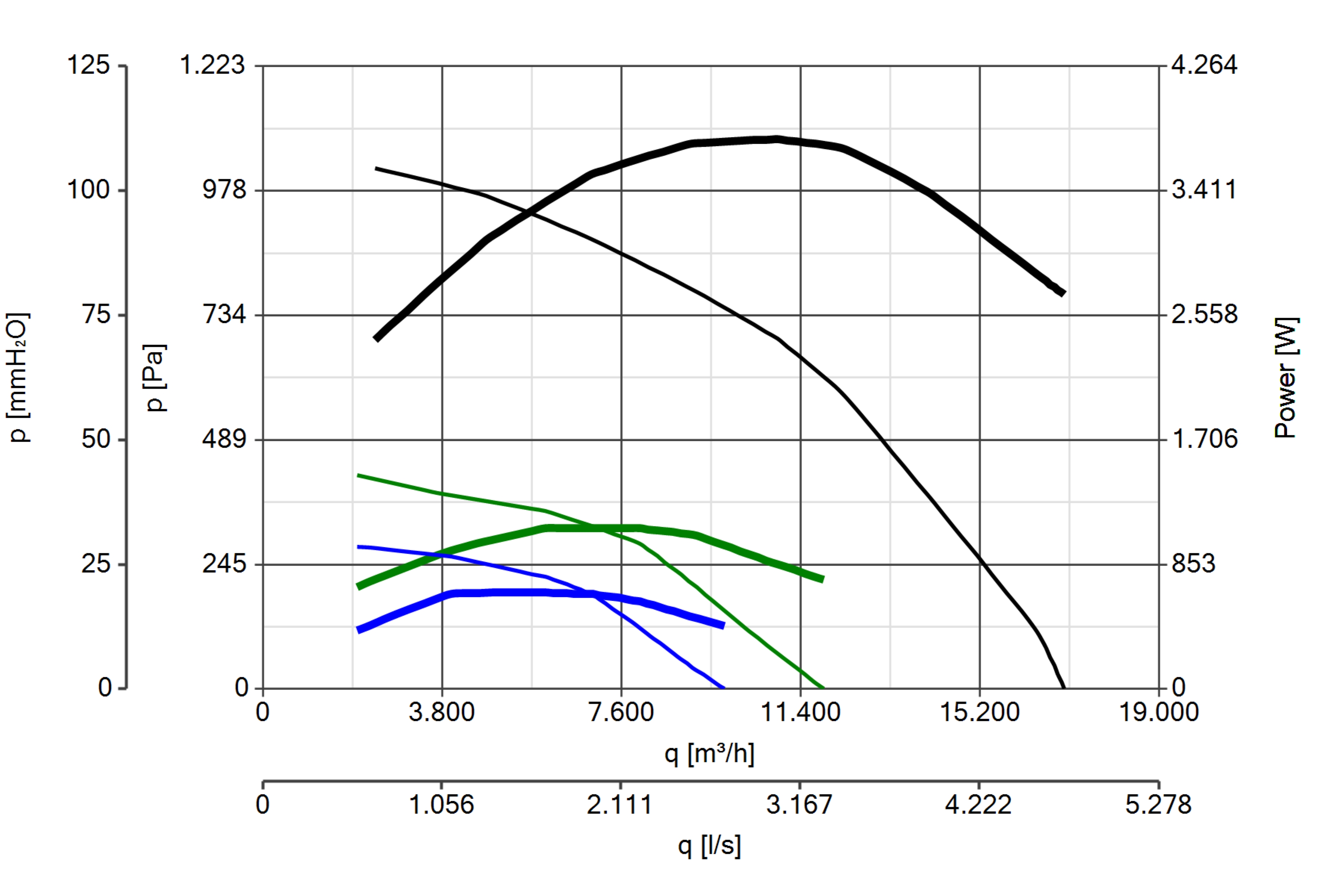

Portata max (l/s)4722
-
Portata max (m³/h)17000
-
Potenza sonora Lw [dB(A)]85
-
Pressione max (mmH2O)111
-
Pressione max (Pa)1090
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m64
-
RPM1340
-
Nome o denominazione commerciale del fabbricanteVortice
-
Portata nominale [m3/s]3,42556
-
Potenza elettrica assorbita effettiva [KW]3,700
-
Potenza elettrica assorbita effettiva [KW]3,700
-
Portata nominale [m3/s]3,42556
-
Nome o denominazione commerciale del fabbricanteVortice
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipo azionamentocon variatore di velocità: VSD
-
Tipo azionamentocon variatore di velocità: VSD
-
Tipo scambiatore di calore HRSnessuno
-
Tipo scambiatore di calore HRSnessuno
-
Efficienza termica del recupero di calore [%]NA
-
Efficienza termica del recupero di calore [%]NA
-
SFPint [W/m3/s]NA
-
SFPint [W/m3/s]NA
-
Velocità frontale alla portata nominale [m/s]26,20118
-
Velocità frontale alla portata nominale [m/s]26,20118
-
Pressione esterna nominale (?ps, ext) [Pa]577
-
Pressione esterna nominale (?ps, ext) [Pa]577
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]41
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]41
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]57,2
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]57,2
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Potenza sonora LWA sulla cassa [dB(A)]85
-
Potenza sonora LWA sulla cassa [dB(A)]85
-
Dimensione A (mm)945
-
Dimensione B (mm)900
-
Dimensione C (mm)750
-
Dimensione D (mm)11
-
Dimensione E (mm)501
-
Dimensione F (mm)552
-
Dimensione G (mm)496
-
Dimensione H (mm)37
