Descrizione

• Adatto per ventilare in modo intermittente cucine domestiche di piccole dimensioni.
• Cassa, telaio e porta motore in metallo; coclea.
• Girante e valvole di chiusura in materiale termoresistente, autoestinguente ed antigocciolante.
• Motore a commutazione elettronica (EC) ad alta efficienza, abbinato ad una girante centrifuga, che garantisce un’ampia gamma di regolazioni ed una significativa riduzione del consumo, a parità di prestazione erogata.

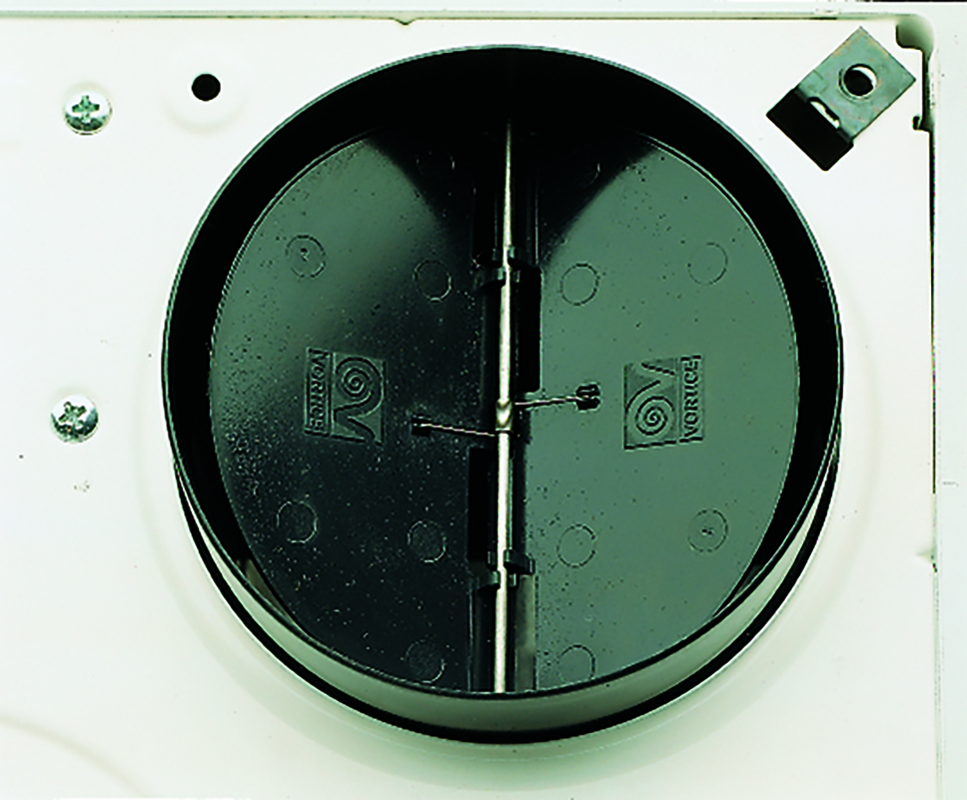

• Chiusura automatica a farfalla per evitare rientri dell'aria ad apparecchio spento.
• Dispositivo di segnalazione filtro saturo.
• Controllabile in velocità mediante potenziometro o regolatore a 3 velocità opzionali.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • IMQ IMQ
  • IMQ Performance IMQ Performance
  • EAC EAC
  • UKCA UKCA

Scheda Tecnica

  • Corrente nominale max vel. (A)
    0,55
  • Corrente nominale min vel. (A)
    0,1
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X0
  • Isolamento
    I° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    2,7
  • Potenza max assorbita alla max vel. (W)
    60
  • Potenza max assorbita alla min vel. (W)
    9
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    75
  • Portata max alla max vel. (m³/h)
    270
  • Portata max alla min vel. (l/s)
    28
  • Portata max alla min vel. (m³/h)
    100
  • Pressione max alla max vel. (mmH2O)
    35,5
  • Pressione max alla max vel. (Pa)
    348
  • Pressione max alla min vel. (mmH2O)
    7,3
  • Pressione max alla min vel. (Pa)
    72
  • Pressione sonora Lp [dB (A)] 3m - max vel
    55,3
  • Pressione sonora Lp [dB (A)] 3m - min vel
    35,8
  • Pressione Sonora Lp in campo libero [dB(A)] 1 m
    64,8
  • Pressione Sonora Lp in campo libero [dB(A)] 3 m
    55,3
  • RPM max
    2270
  • RPM min
    1050
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo scambiatore di calore HRS
    nessuno
  • Tipo azionamento
    a velocità multiple: VM
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • SFPint [W/m3/s]
    NA
  • SFPint [W/m3/s]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,06139
  • Portata nominale [m3/s]
    0,06139
  • Potenza elettrica assorbita effettiva [KW]
    0,057
  • Potenza elettrica assorbita effettiva [KW]
    0,057
  • Velocità frontale alla portata nominale [m/s]
    8,32
  • Velocità frontale alla portata nominale [m/s]
    8,32
  • Pressione esterna nominale (?ps, ext) [Pa]
    119
  • Pressione esterna nominale (?ps, ext) [Pa]
    119
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    116
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    116
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    25,3
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    25,3
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    76
  • Potenza sonora LWA sulla cassa [dB(A)]
    76

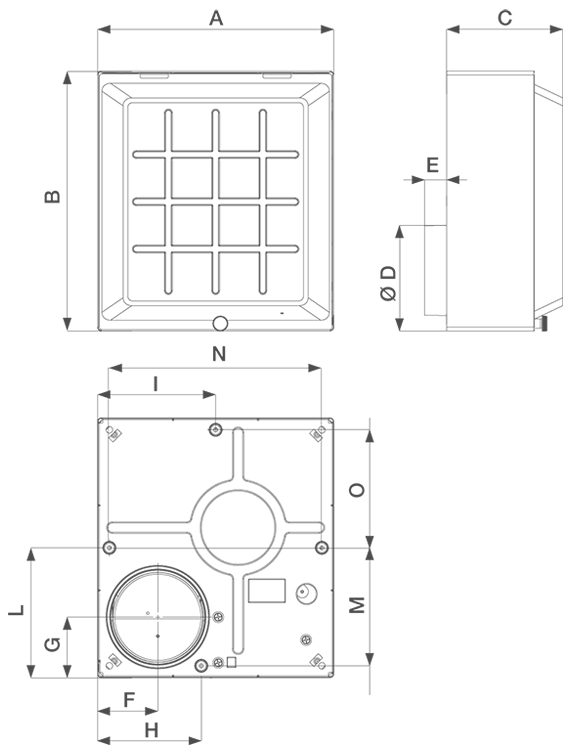

  • Dimensione A (mm)
    252
  • Dimensione B (mm)
    275
  • Dimensione C (mm)
    123
  • Dimensione D (mm)
    Ø 97
  • Dimensione E (mm)
    24
  • Dimensione F (mm)
    63,5
  • Dimensione G (mm)
    63,5
  • Dimensione H (mm)
    110
  • Dimensione I (mm)
    126
  • Dimensione L (mm)
    137,5
  • Dimensione M (mm)
    125
  • Dimensione N (mm)
    226
  • Dimensione O (mm)
    125
  • Dimensione P (mm)
    93
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

POT
POT
Potenziometro da parete e da incasso in scatola elettrica standard DIN. Colore bianco. Resistenza 10 kO.Switch rating: 4 A / 250 Vac - 10 A / 12 Vdc. Grado di protezione: IP44 (ins...
