Descrizione

• Scatola con involucro in refrattario per installazione ad incasso e scarico posteriore.
• Bocchetta di connessione in acciaio dotata di serranda antifuoco Classe K90, certificata TUM, in conformità al reg. DIN 18017-3.
• Valvola di non ritorno ad elevata tenuta certificata TUV in conformità alla Norma DIN 18017-3.
• Diametro nominale bocca di scarico: 80 mm.
• Cornice di tamponamento specificamente progettata per prevenire l’ingresso di sporco o intonaco.
• Bocchetta in acciaio in grado di aspirare aria da un secondo locale adiacente, posta sul lato sinistro della scatola.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • DIBt DIBt

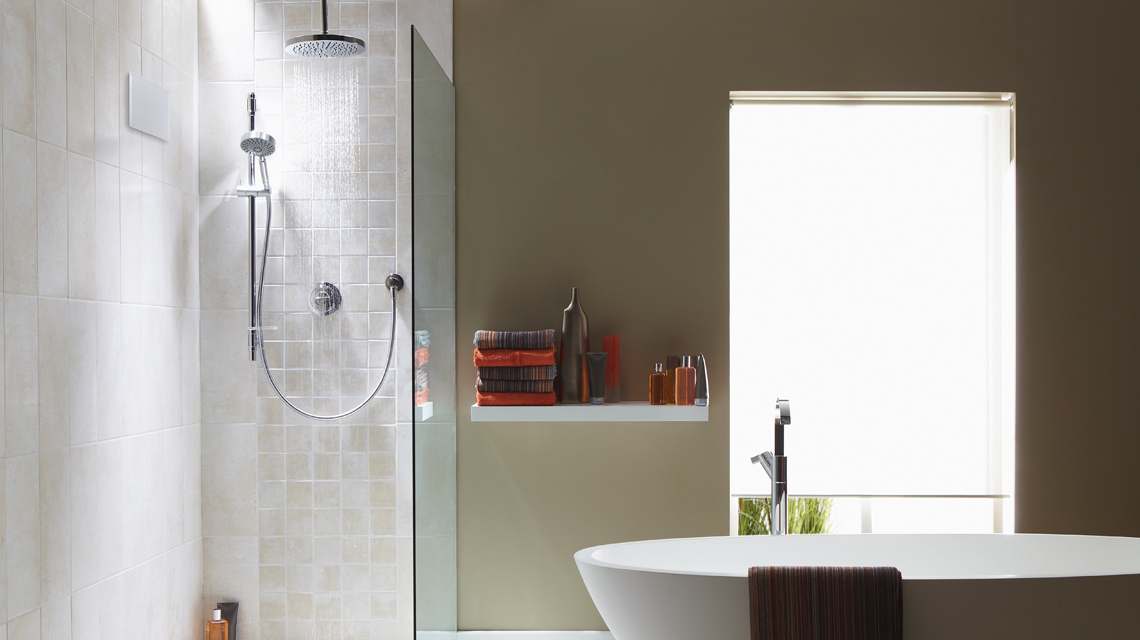

qe_b_i_k90_r_2l_ambiente01

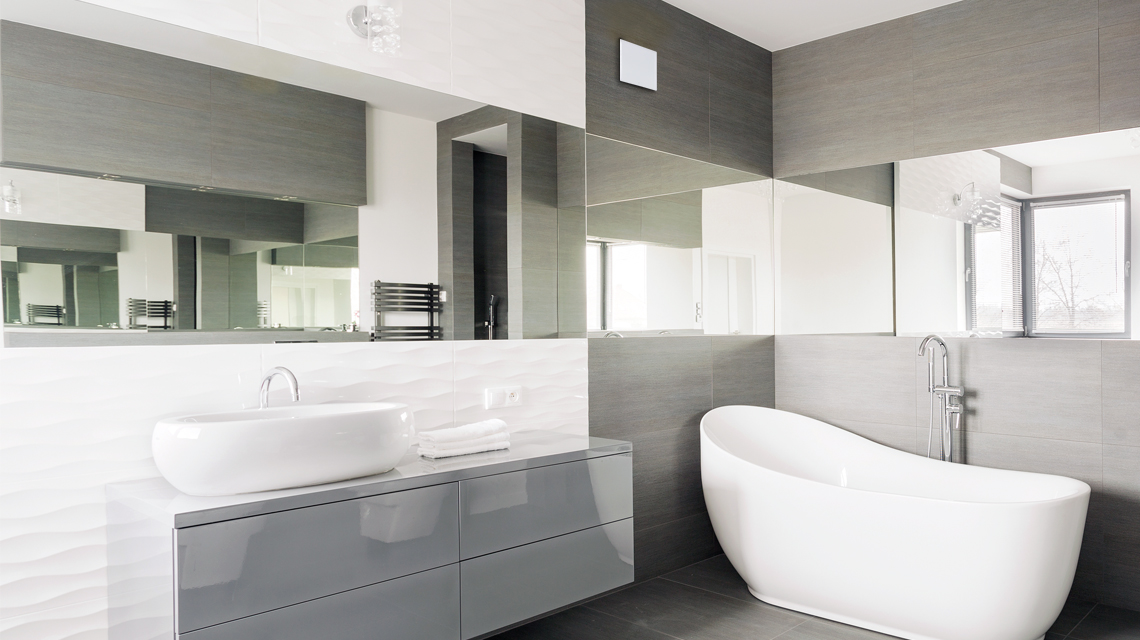

qe_b_i_k90_r_2l_ambiente02

Scheda Tecnica

  • Diametro Nominale Condotto (mm)
    80
  • Peso (Kg)
    3,07
  • Dimensione A (mm)
    285
  • Dimensione B (mm)
    285
  • Dimensione C (mm)
    131,5
  • Dimensione D (mm)
    60
  • Dimensione E (mm)
    Ø 73
  • Dimensione F (mm)
    Ø 79
  • Dimensione H (mm)
    106
  • Dimensione I (mm)
    67
  • Dimensione K (mm)
    71,5
  • Dimensione L (mm)
    76
quota
Sei interessato?
Se sei interessato a questo prodotto, contattaci oppure trova l’agenzia di vendita più vicina a te.
Documentazione
A tua disposizione tutta la documentazione relativa a questo prodotto: listino prezzi, libretto informativo e schema di collegamento.

Accessori

Scopri gli accessori correlati al prodotto

QE-SRK
QE-SRK
Kit per estrazione da secondo ambiente.
QE-FBA
QE-FBA
Adattatore per installazione scatole ad incasso.
QE-CFR
QE-CFR
Cornice di tamponamento.
QE-SPF
QE-SPF
Cornice distanziale muro.
SAWG
SAWG
Griglia in plastica bianca per ingresso aria da porta.
SABG
SABG
Griglia in plastica marrone per ingresso aria da porta.
AVR 100
AVR 100
Serranda tagliafuoco da condotto, diam. 100 mm.
AVR 125
AVR 125
Serranda tagliafuoco da condotto, diam. 125 mm.
AVR 140
AVR 140
Serranda tagliafuoco da condotto, diam. 140 mm.
AVR 160
AVR 160
Serranda tagliafuoco da condotto, diam. 160 mm.
AVR 180
AVR 180
Serranda tagliafuoco da condotto, diam. 180 mm.
AVR 200
AVR 200
Serranda tagliafuoco da condotto, diam. 200 mm.
MDV 100
MDV 100
Valvola da condotto per rientro aria ad azionamento manuale, diam. 100 mm.
ADV 100
ADV 100
Valvola automatica (termostato) da condotto per rientro aria, diam. 100 mm.
MSDV 100
MSDV 100
Valvola insonorizzata da condotto per rientro aria ad azionamento manuale, diam. 100 mm.
ASDV 100
ASDV 100
Valvola insonorizzata automatica (termostato) da condotto per rientro aria, diam. 100 mm.
2SS-D
2SS-D
Interruttore e selettore di 2 velocità compatibile con incasso in scatola Standard DIN.
3SS-D
3SS-D
Interruttore/selettore di 3 velocità compatibile con incasso in scatola Standard DIN.
2SS-I
2SS-I
Interruttore e selettore di 2 velocità compatibile con incasso in scatola Standard 503.
3SS-I
3SS-I
Interruttore/selettore di 3 velocità compatibile con incasso in scatola Standard 503.
CEILING KIT QUADRO EVO
CEILING KIT QUADRO EVO
Kit per l'installazione a controsoffitto di VORT QUADRO EVO e BRA.VO Qi
