Descrizione

• Scatola con involucro in refrattario per installazione ad incasso e scarico sul lato superiore.
• Bocchetta di connessione in acciaio dotata di serranda antifuoco Classe K90, certificata TUM, in conformità al reg. DIN 18017-3.
• Valvola di non ritorno ad elevata tenuta certificata TUV in conformità alla Norma DIN 18017-3.
• Diametro nominale bocca di scarico: 80 mm.
• Cornice di tamponamento specificamente progettata per prevenire l’ingresso di sporco o intonaco.
• Bocchetta in acciaio in grado di aspirare aria da un secondo locale adiacente, posta sul lato sinistro della scatola.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • DIBt DIBt

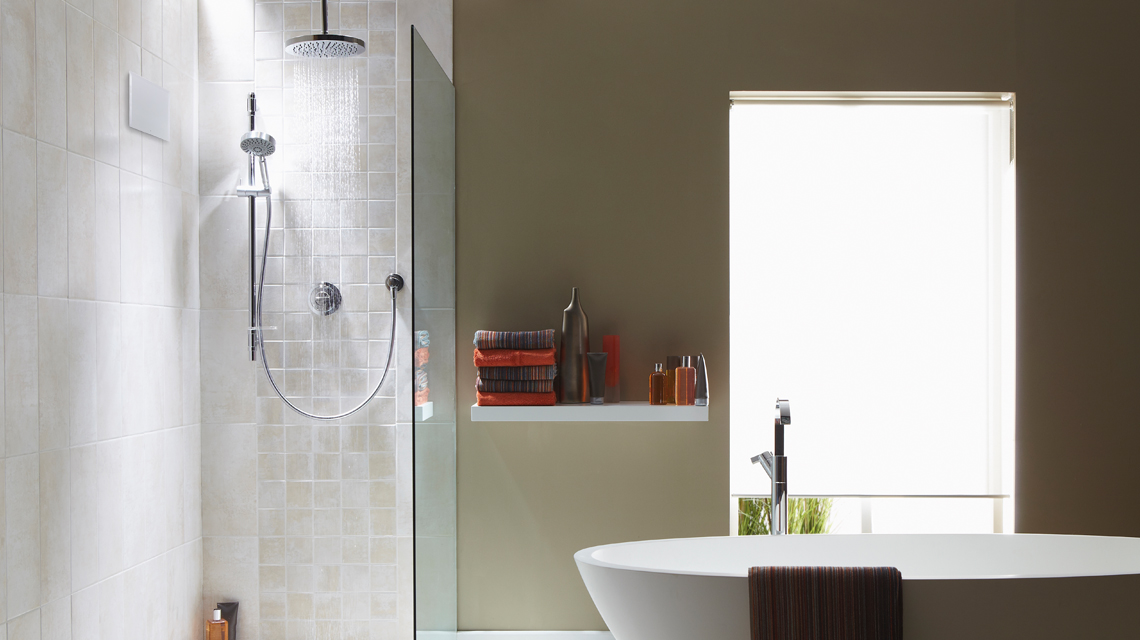

qe_b_i_k90_s_2l_ambiente01

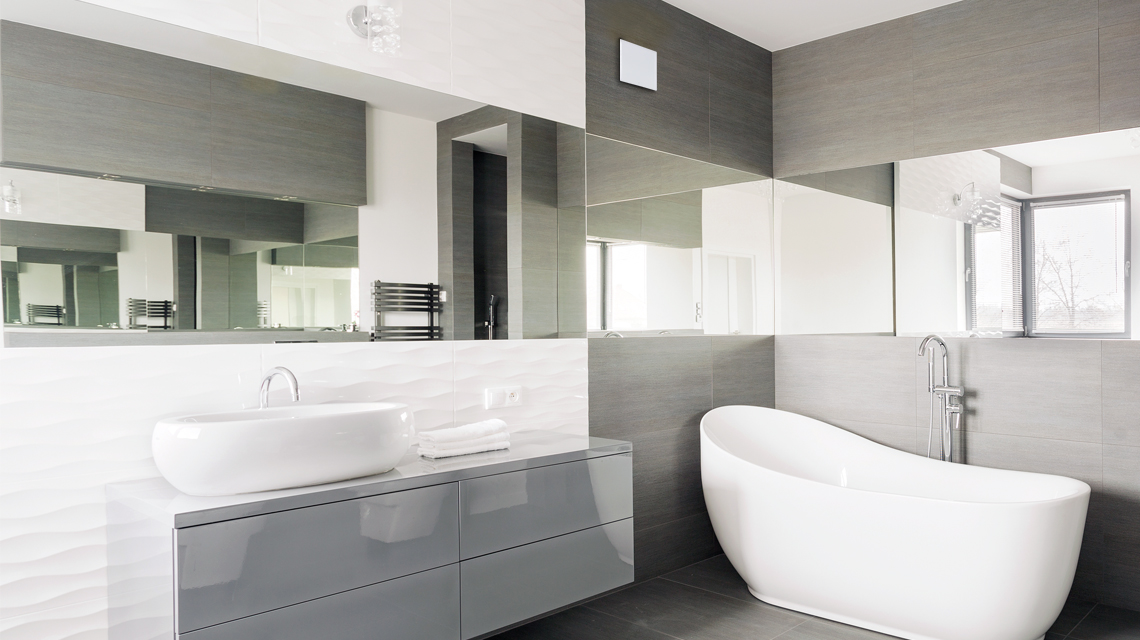

qe_b_i_k90_s_2l_ambiente02

Scheda Tecnica

  • Diametro Nominale Condotto (mm)
    80
  • Peso (Kg)
    3,07
  • Dimensione A (mm)
    285
  • Dimensione B (mm)
    285
  • Dimensione C (mm)
    131,5
  • Dimensione D (mm)
    60
  • Dimensione E (mm)
    Ø 73
  • Dimensione F (mm)
    Ø 79
  • Dimensione G (mm)
    71,5
  • Dimensione H (mm)
    106
  • Dimensione I (mm)
    67
quota
