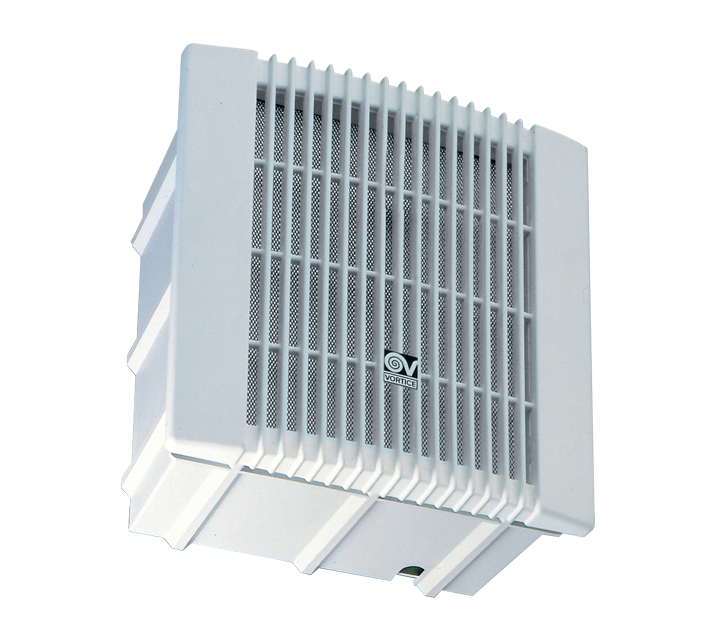

Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm
• Motore a commutazione elettronica (EC) ad alta efficienza, abbinato ad una girante centrifuga, che garantisce un’ampia gamma di regolazioni ed una significativa riduzione del consumo, a parità di prestazione erogata.
• Doppio involucro motore-ventola, supporti anti vibrazioni e chiusura di non ritorno per assicurare un funzionamento estremamente silenzioso.

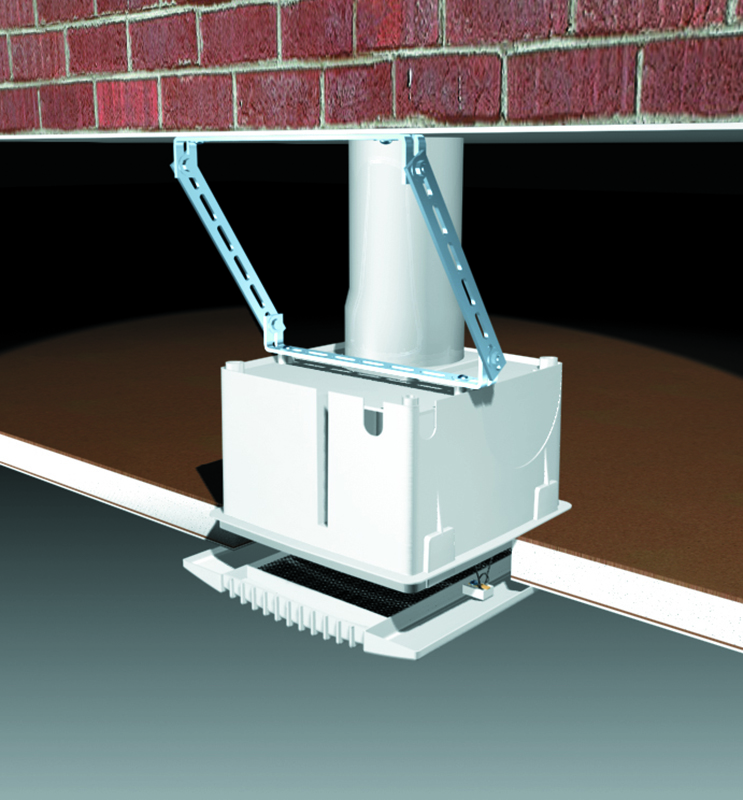

• Dotato di molle di sostegno della griglia anteriore, adatte ad ogni tipo di controsoffitto (max. 65 mm).
• Filtro metallico asportabile e lavabile.
• Bocca di mandata completa e dotata di valvola anti-ritorno.
• Dispositivo di segnalazione filtro saturo.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • IMQ IMQ
  • IMQ Performance IMQ Performance
  • EAC EAC

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,4
  • Corrente max assorbita alla min vel. (A)
    0,1
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    3,3
  • Potenza max assorbita alla max vel. (W)
    40
  • Potenza max assorbita alla min vel. (W)
    9
  • Temp. ambiente max funzionamento continuativo (°C)
    40
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    58
  • Portata max alla max vel. (m³/h)
    210
  • Portata max alla min vel. (l/s)
    28
  • Portata max alla min vel. (m³/h)
    100
  • Portata max uscita lat. alla max vel. (l/s)
    75
  • Portata max uscita lat. alla max vel. (m³/h)
    270
  • Portata max uscita lat. alla min vel. (l/s)
    39
  • Portata max uscita lat. alla min vel. (m³/h)
    140
  • Pressione max alla max vel. (mmH2O)
    31
  • Pressione max alla max vel. (Pa)
    304
  • Pressione max alla min vel. (mmH2O)
    8,5
  • Pressione max alla min vel. (Pa)
    84
  • Pressione max uscita lat. alla max vel. (mmH2O)
    34,4
  • Pressione max uscita lat. alla max vel. (Pa)
    338
  • Pressione max uscita lat. alla min vel. (mmH2O)
    9,1
  • Pressione max uscita lat. alla min vel. (Pa)
    89
  • Pressione sonora Lp [dB (A)] 3m - max vel
    56
  • Pressione sonora Lp [dB (A)] 3m - min vel
    44
  • RPM max
    2110
  • RPM min
    1150
  • RPM uscita lat. - max vel
    1810
  • RPM uscita lat. - min vel
    1015
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Tipologia dichiarata dell'unità di ventilazione
    UVNR-U
  • Tipo azionamento
    a velocità multiple: VM
  • Tipo scambiatore di calore HRS
    nessuno
  • SFPint [W/m3/s]
    569,91
  • Efficienza termica del recupero di calore [%]
    NA
  • Portata nominale [m3/s]
    0,07444
  • Potenza elettrica assorbita effettiva [KW]
    0,045
  • Velocità frontale alla portata nominale [m/s]
    10,07393
  • Pressione esterna nominale (?ps, ext) [Pa]
    10
  • Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]
    165
  • Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]
    0
  • Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]
    29
  • Percentuale massima di trafilamento interno della cassa [%]
    NA
  • Percentuale massima di trafilamento esterno della cassa [%]
    NA
  • Prestazione energetica o classificazione energetica dei filtri
    NA
  • Descrizione del segnale visivo per i filtri
    NA
  • Potenza sonora LWA sulla cassa [dB(A)]
    56
  • Dimensione A (mm)
    28
  • Dimensione B (mm)
    35
  • Dimensione C (mm)
    284
  • Dimensione D (mm)
    300
  • Dimensione E (mm)
    133
  • Dimensione F (mm)
    28,5
  • Dimensione G (mm)
    Ø 97
  • Dimensione H (mm)
    59
  • Dimensione I (mm)
    69
quota

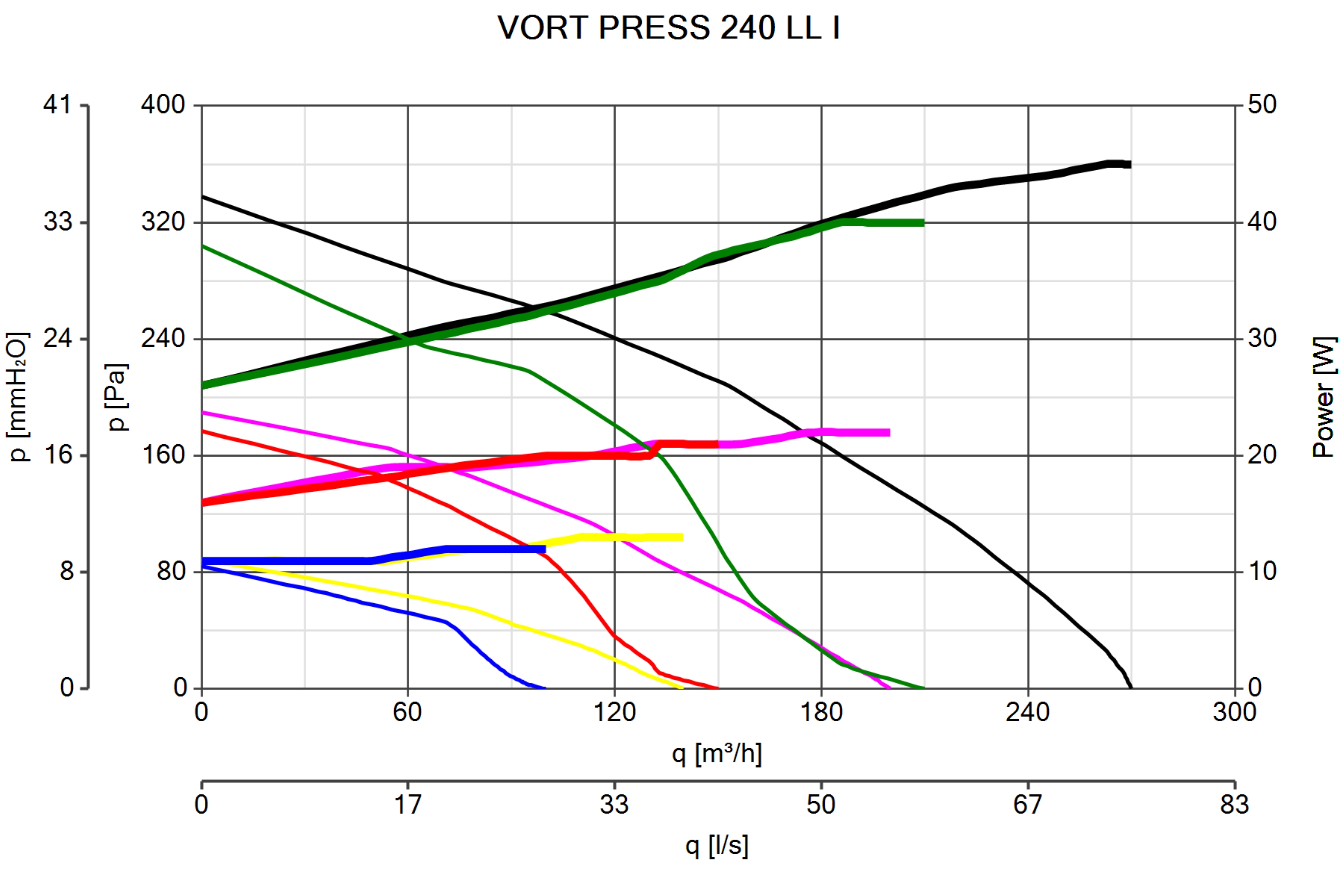

Curva_JPG_11973-Curve_per_Catalogo
