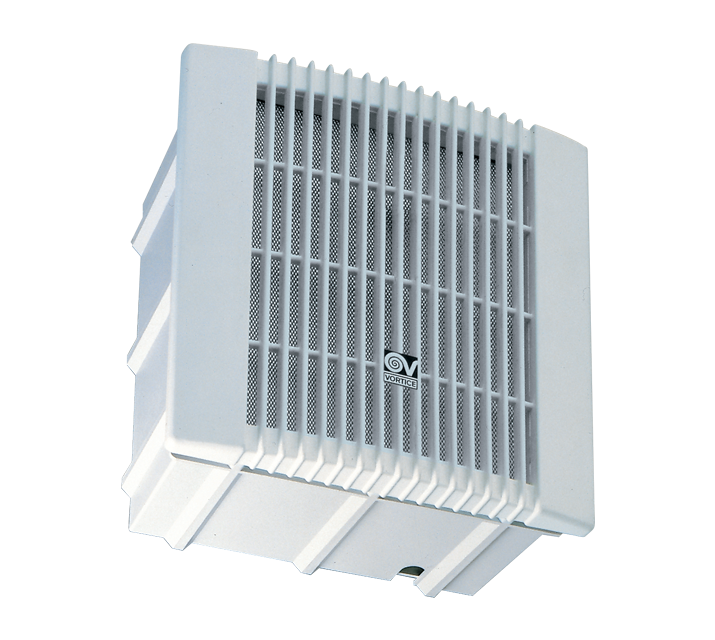

Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm
• Motore a commutazione elettronica (EC) ad alta efficienza, abbinato ad una girante centrifuga, che garantisce un’ampia gamma di regolazioni ed una significativa riduzione del consumo, a parità di prestazione erogata.
• Dotato di Timer “intelligente”: accesa la luce, l’apparecchio inizia a funzionare dopo circa 40”; spenta la luce, l’apparecchio continua a funzionare alla minima velocità per un tempo regolabile da 30” a 30’.
• Doppio involucro motore-ventola, supporti anti vibrazioni e chiusura di non ritorno per assicurare un funzionamento estremamente silenzioso.

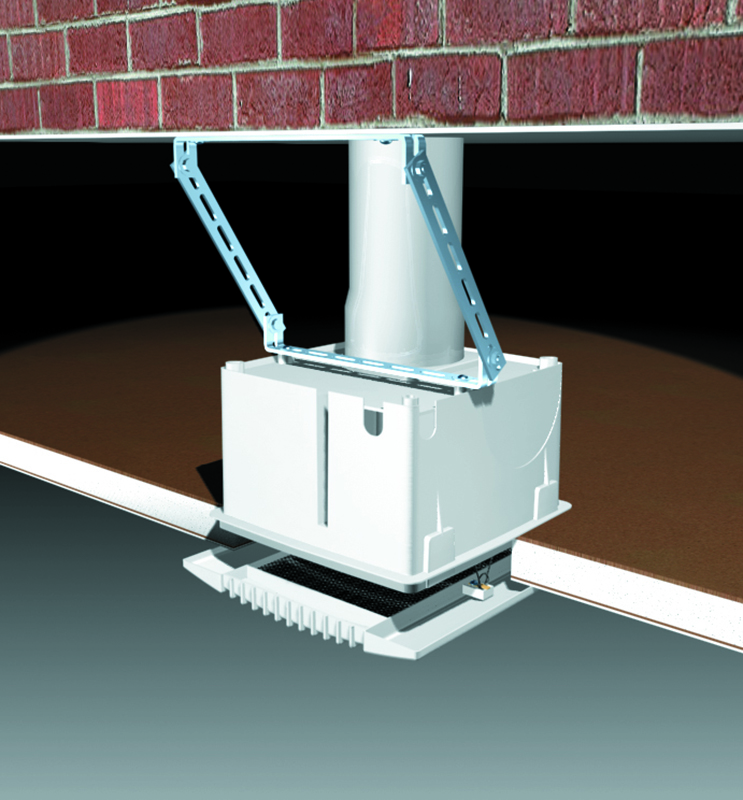

• Dotato di molle di sostegno della griglia anteriore, adatte ad ogni tipo di controsoffitto (max. 65 mm).
• Filtro metallico asportabile e lavabile.
• Bocca di mandata completa e dotata di valvola anti-ritorno.
• Dispositivo di segnalazione filtro saturo.
• Controllabile in velocità mediante regolatore Vortice.

Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

IMQ
IMQ Performance
EAC

Scheda Tecnica

Corrente max assorbita alla max vel. (A)

0,4
Corrente max assorbita alla min vel. (A)

0,1
Diametro Nominale Condotto (mm)

100
Frequenza (Hz)

50
Grado Protezione IP

X4
Isolamento

II° classe
Ø Scarico (mm)

97
Peso (Kg)

3,3
Potenza max assorbita alla max vel. (W)

40
Potenza max assorbita alla min vel. (W)

9
Temp. ambiente max funzionamento continuativo (°C)

40
Tensione (V)

220-240
Portata max alla max vel. (l/s)

58
Portata max alla max vel. (m³/h)

210
Portata max alla min vel. (l/s)

28
Portata max alla min vel. (m³/h)

100

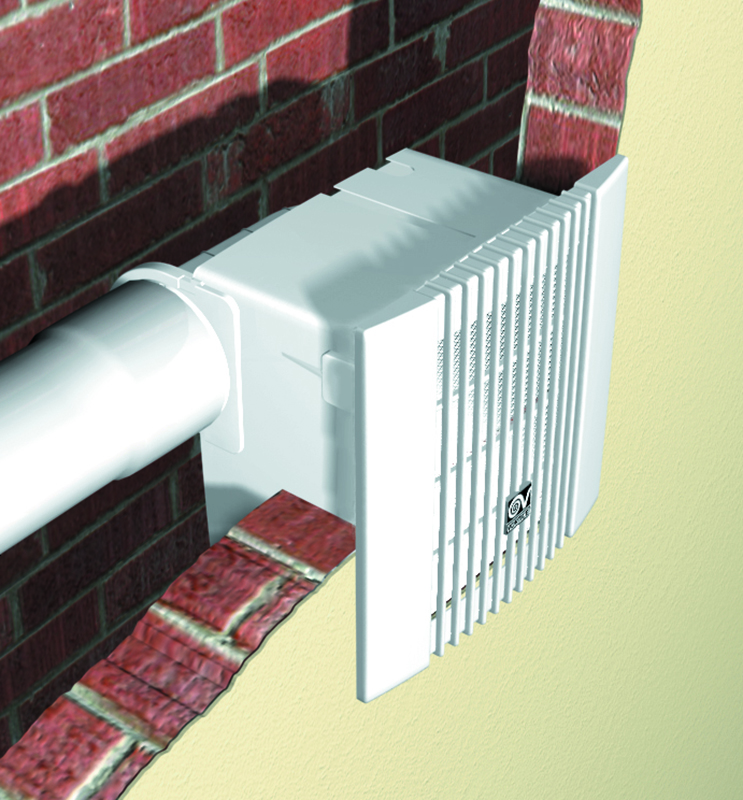

Portata max uscita lat. alla max vel. (l/s)

75

Portata max uscita lat. alla max vel. (m³/h)

270
Portata max uscita lat. alla min vel. (l/s)

39
Portata max uscita lat. alla min vel. (m³/h)

140

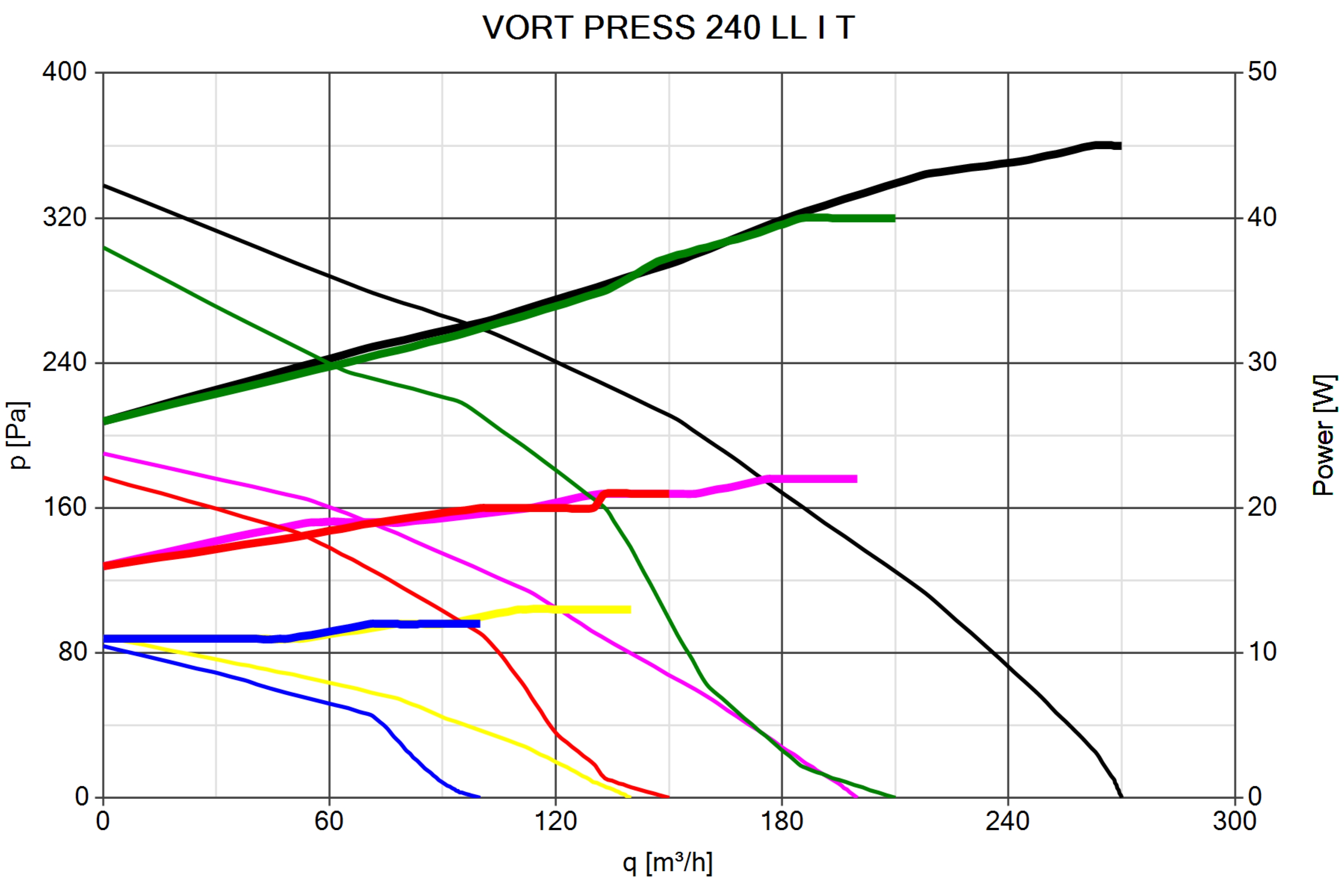

Pressione max alla max vel. (mmH2O)

31
Pressione max alla max vel. (Pa)

304
Pressione max alla min vel. (mmH2O)

8,5
Pressione max alla min vel. (Pa)

84
Pressione max uscita lat. alla max vel. (mmH2O)

34,4
Pressione max uscita lat. alla max vel. (Pa)

338
Pressione max uscita lat. alla min vel. (mmH2O)

9,1
Pressione max uscita lat. alla min vel. (Pa)

89
Pressione sonora Lp [dB (A)] 3m - max vel

56
Pressione sonora Lp [dB (A)] 3m - min vel

44
RPM max

2110
RPM min

1150
RPM uscita lat. - max vel

1810
RPM uscita lat. - min vel

1015

Nome o denominazione commerciale del fabbricante

Vortice
Tipologia dichiarata dell'unità di ventilazione

UVNR-U
Tipo azionamento

a velocità multiple: VM
Tipo scambiatore di calore HRS

nessuno
SFPint [W/m3/s]

569,91
Efficienza termica del recupero di calore [%]

NA
Portata nominale [m3/s]

0,07444
Potenza elettrica assorbita effettiva [KW]

0,045
Velocità frontale alla portata nominale [m/s]

10,07393
Pressione esterna nominale (?ps, ext) [Pa]

10
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]

165
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]

0
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]

29
Percentuale massima di trafilamento interno della cassa [%]

NA
Percentuale massima di trafilamento esterno della cassa [%]

NA
Prestazione energetica o classificazione energetica dei filtri

NA
Descrizione del segnale visivo per i filtri

NA
Potenza sonora LWA sulla cassa [dB(A)]

56
