Descrizione

• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm
• Motore a 2 velocità termicamente protetto, con albero montato su supporti con cuscinetti a sfere.
• Portata minima uscita posteriore: 60 m3/h
Portata massima uscita posteriore: 120 m3/h
• Portata minima uscita laterale: 50 m3/h
Portata massima uscita laterale: 100 m3/h
• Doppio involucro motore-ventola, supporti anti vibrazioni e chiusura di non ritorno per assicurare un funzionamento estremamente silenzioso.

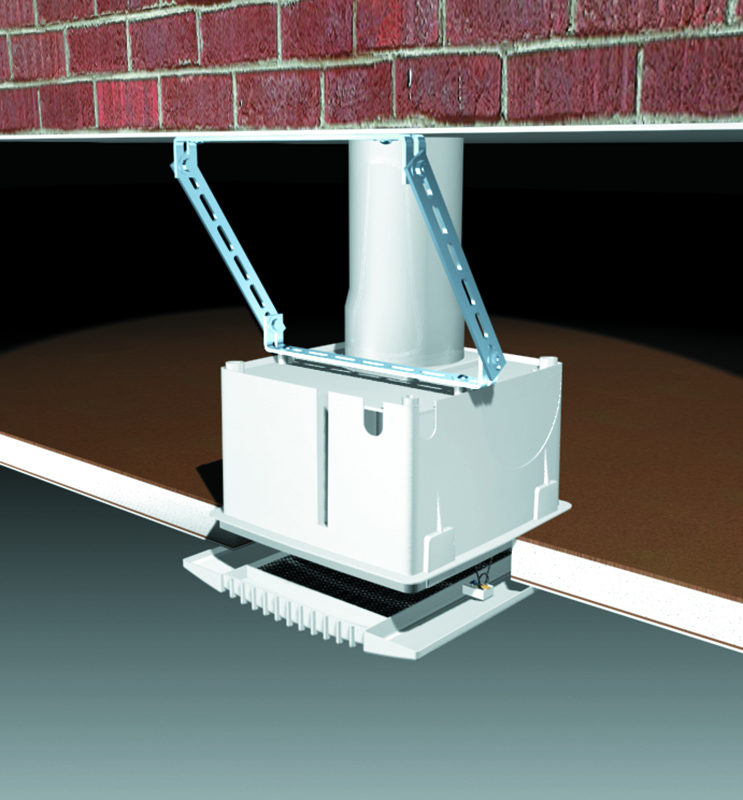

• Dotato di molle di sostegno della griglia anteriore, adatte ad ogni tipo di controsoffitto (max. 65 mm).
• Filtro metallico asportabile e lavabile.
• Bocca di mandata completa e dotata di valvola anti-ritorno.
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni


Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,18
  • Corrente max assorbita alla min vel. (A)
    0,07
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    96,5
  • Peso (Kg)
    2,1
  • Potenza max assorbita alla max vel. (W)
    24
  • Potenza max assorbita alla min vel. (W)
    12
  • Temp. ambiente max funzionamento continuativo (°C)
    40
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    33,3
  • Portata max alla max vel. (m³/h)
    120
  • Portata max alla min vel. (l/s)
    16,7
  • Portata max alla min vel. (m³/h)
    60
  • Portata max uscita lat. alla max vel. (l/s)
    27,8
  • Portata max uscita lat. alla max vel. (m³/h)
    100
  • Portata max uscita lat. alla min vel. (l/s)
    13,9
  • Portata max uscita lat. alla min vel. (m³/h)
    50

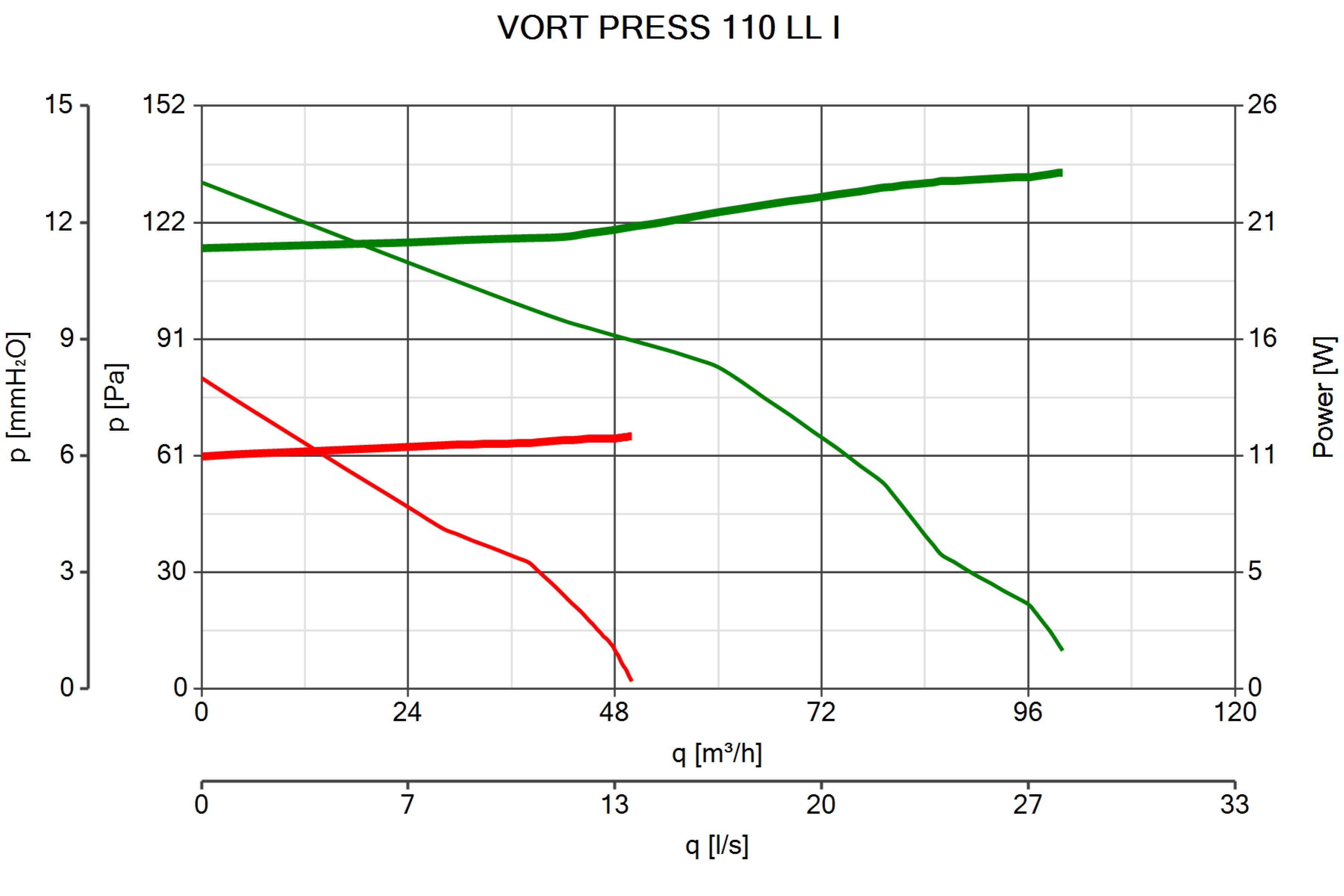

  • Pressione max alla max vel. (mmH2O)
    14,5
  • Pressione max alla max vel. (Pa)
    142
  • Pressione max alla min vel. (mmH2O)
    8,9
  • Pressione max alla min vel. (Pa)
    87
  • Pressione max uscita lat. alla max vel. (mmH2O)
    13,5
  • Pressione max uscita lat. alla max vel. (Pa)
    132
  • Pressione max uscita lat. alla min vel. (mmH2O)
    8,3
  • Pressione max uscita lat. alla min vel. (Pa)
    81
  • Pressione sonora Lp [dB (A)] 3m - max vel
    41
  • Pressione sonora Lp [dB (A)] 3m - min vel
    30
  • RPM max
    1720
  • RPM min
    970
  • RPM uscita lat. - max vel
    1980
  • RPM uscita lat. - min vel
    1090
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -5,1
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -18,5
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    2,5
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    117
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    23,1
  • Livello di potenza sonora LWA [dB(A)]
    62
  • Portata di riferimento [m3/s]
    0,0228
  • Differenza di pressione di riferimento [Pa]
    66
  • SPI [W/(m3/h)]
    0,25641
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    353
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    252
  • Dimensione B (mm)
    23
  • Dimensione C (mm)
    65
  • Dimensione D (mm)
    214,5
  • Dimensione E (mm)
    228
  • Dimensione F (mm)
    135,3
  • Dimensione G (mm)
    31,5/76,7
  • Dimensione H (mm)
    Ø 96,5
  • Dimensione I (mm)
    180
  • Dimensione J (mm)
    92
  • Dimensione K (mm)
    76
  • Dimensione L (mm)
    92
  • Dimensione M (mm)
    76
