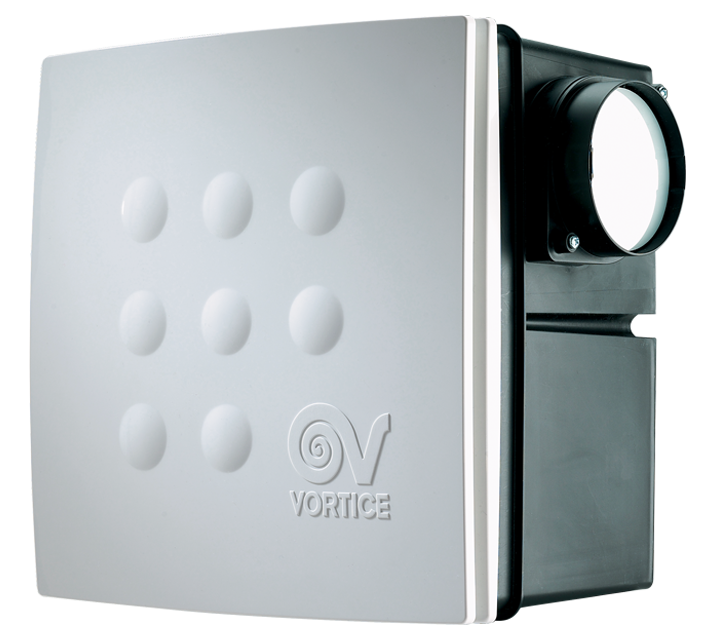

Descrizione

• Costruzione in resina plastica ABS bianca per le parti non incassate nel muro.
• Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
• Diametro nominale 100 mm.
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti con termofusibile di protezione e bronzine autolubrificanti.
• Equipaggiato di timer elettronico per lo spegnimento automatico del prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

vort_quadro_i_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,18
  • Corrente max assorbita alla min vel. (A)
    0,14
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    2,8
  • Potenza max assorbita alla max vel. (W)
    29
  • Potenza max assorbita alla min vel. (W)
    25
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    34
  • Portata max alla max vel. (m³/h)
    122
  • Portata max alla min vel. (l/s)
    19
  • Portata max alla min vel. (m³/h)
    70
  • Pressione max alla max vel. (mmH2O)
    34
  • Pressione max alla max vel. (Pa)
    331
  • Pressione max alla min vel. (mmH2O)
    21
  • Pressione max alla min vel. (Pa)
    206
  • Pressione sonora asp. laterale [dB(A)] 3m - max vel
    39,6
  • Pressione sonora asp. laterale [dB(A)] 3m - min vel
    33,4
  • Pressione sonora Lp [dB (A)] 3m - max vel
    41,2
  • Pressione sonora Lp [dB (A)] 3m - min vel
    35,9
  • RPM max
    1890
  • RPM min
    1150
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    velocità multiple: VM
  • Tipo Scambiatore di calore HRS
    assente
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -1
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -14
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    7
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    106
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    29,6
  • Livello di potenza sonora LWA [dB(A)]
    62
  • Portata di riferimento [m3/s]
    0,02944
  • Differenza di pressione di riferimento [Pa]
    196
  • SPI [W/(m3/h)]
    0,384
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    0,06
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    529
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    287
  • Dimensione C (mm)
    37
  • Dimensione D (mm)
    97
  • Dimensione E (mm)
    103
  • Dimensione F (mm)
    72
  • Dimensione G (mm)
    69
  • Dimensione H (mm)
    130
  • Dimensione L (mm)
    26
quota

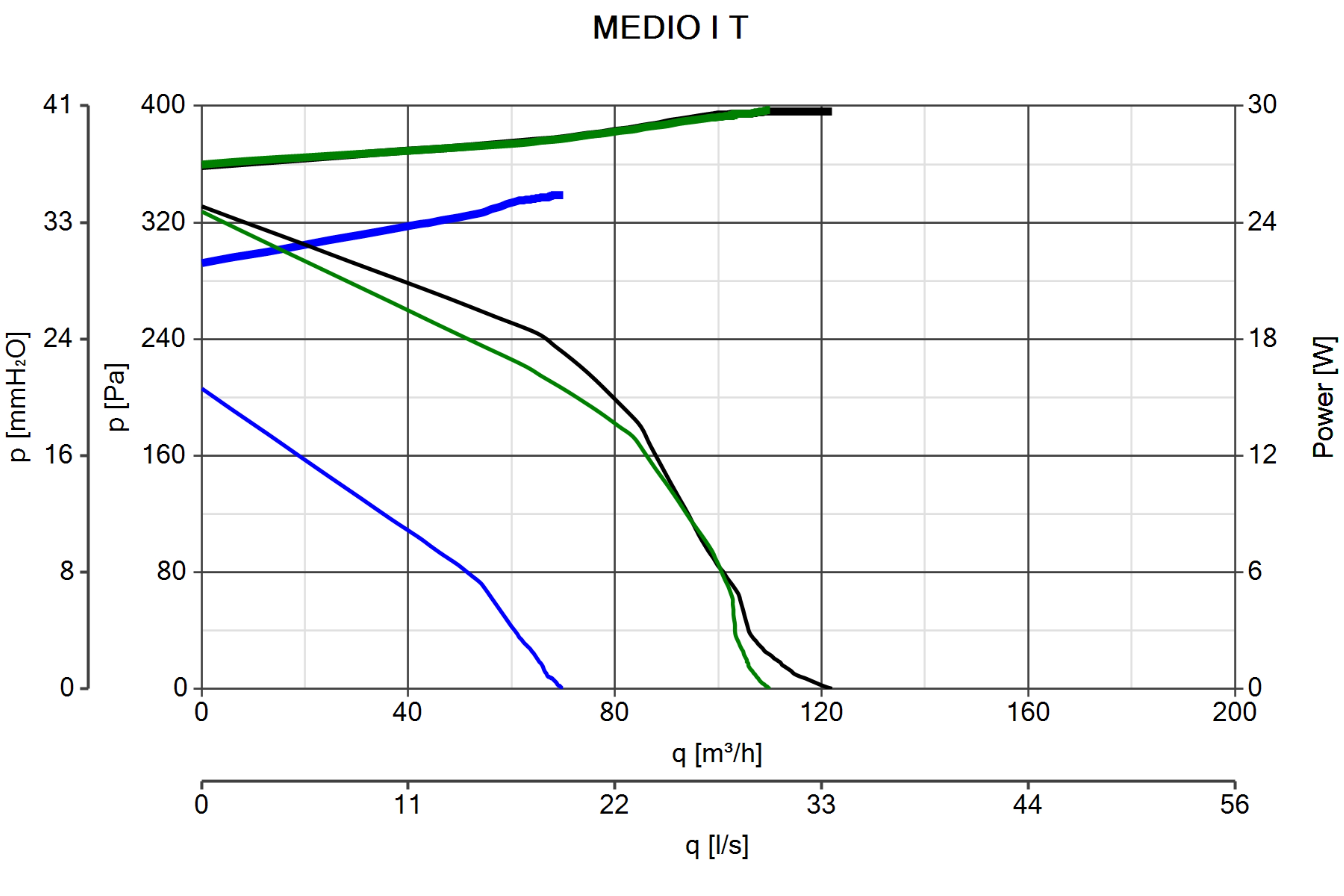

Curva_JPG_12021-Curve_per_Catalogo
