Descrizione

• Costruzione in resina plastica ABS bianca per le parti non incassate nel muro.
• Costruzione in resina plastica nera (PP) caricata con talco per conferire una maggior resistenza alle parti da murare.
• Diametro nominale 100 mm.
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti con termofusibile di protezione e bronzine autolubrificanti.
• Portata minima 130 m3/h
Portata massima 180 m3/h
• Equipaggiato di scheda elettronica con sensore di UR% (4 livelli di soglia predefiniti: 60%, 70%, 80%, 90%, selezionabili durante l’installazione), che determina l’accensione automatica del ventilatore. La scheda integra un timer elettronico per lo spegnimento automatico del prodotto dopo che la UR sia tornata sotto la soglia preimpostata. La durata del timer è impostabile, in fase di installazione, nell’intervallo 3’-20’ (settaggio di default 3’).
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

vort_quadro_i_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,18
  • Corrente max assorbita alla min vel. (A)
    0,14
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    97
  • Peso (Kg)
    2,8
  • Potenza max assorbita alla max vel. (W)
    29
  • Potenza max assorbita alla min vel. (W)
    25
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Portata max alla max vel. (l/s)
    34
  • Portata max alla max vel. (m³/h)
    122
  • Portata max alla min vel. (l/s)
    19
  • Portata max alla min vel. (m³/h)
    70
  • Pressione max alla max vel. (mmH2O)
    34
  • Pressione max alla max vel. (Pa)
    331
  • Pressione max alla min vel. (mmH2O)
    21
  • Pressione max alla min vel. (Pa)
    206
  • Pressione sonora asp. laterale [dB(A)] 3m - max vel
    39,6
  • Pressione sonora asp. laterale [dB(A)] 3m - min vel
    33,4
  • Pressione sonora Lp [dB (A)] 3m - max vel
    35,9
  • Pressione sonora Lp [dB (A)] 3m - min vel
    41,2
  • RPM max
    1890
  • RPM min
    1150
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    velocità multiple: VM
  • Tipo Scambiatore di calore HRS
    assente
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    -1
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -14
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    7
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    106
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    29,6
  • Livello di potenza sonora LWA [dB(A)]
    62
  • Portata di riferimento [m3/s]
    0,02944
  • Differenza di pressione di riferimento [Pa]
    196
  • SPI [W/(m3/h)]
    0,384
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    0,06
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    529
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    287
  • Dimensione C (mm)
    37
  • Dimensione D (mm)
    97
  • Dimensione E (mm)
    103
  • Dimensione F (mm)
    72
  • Dimensione G (mm)
    69
  • Dimensione H (mm)
    130
  • Dimensione L (mm)
    26
quota

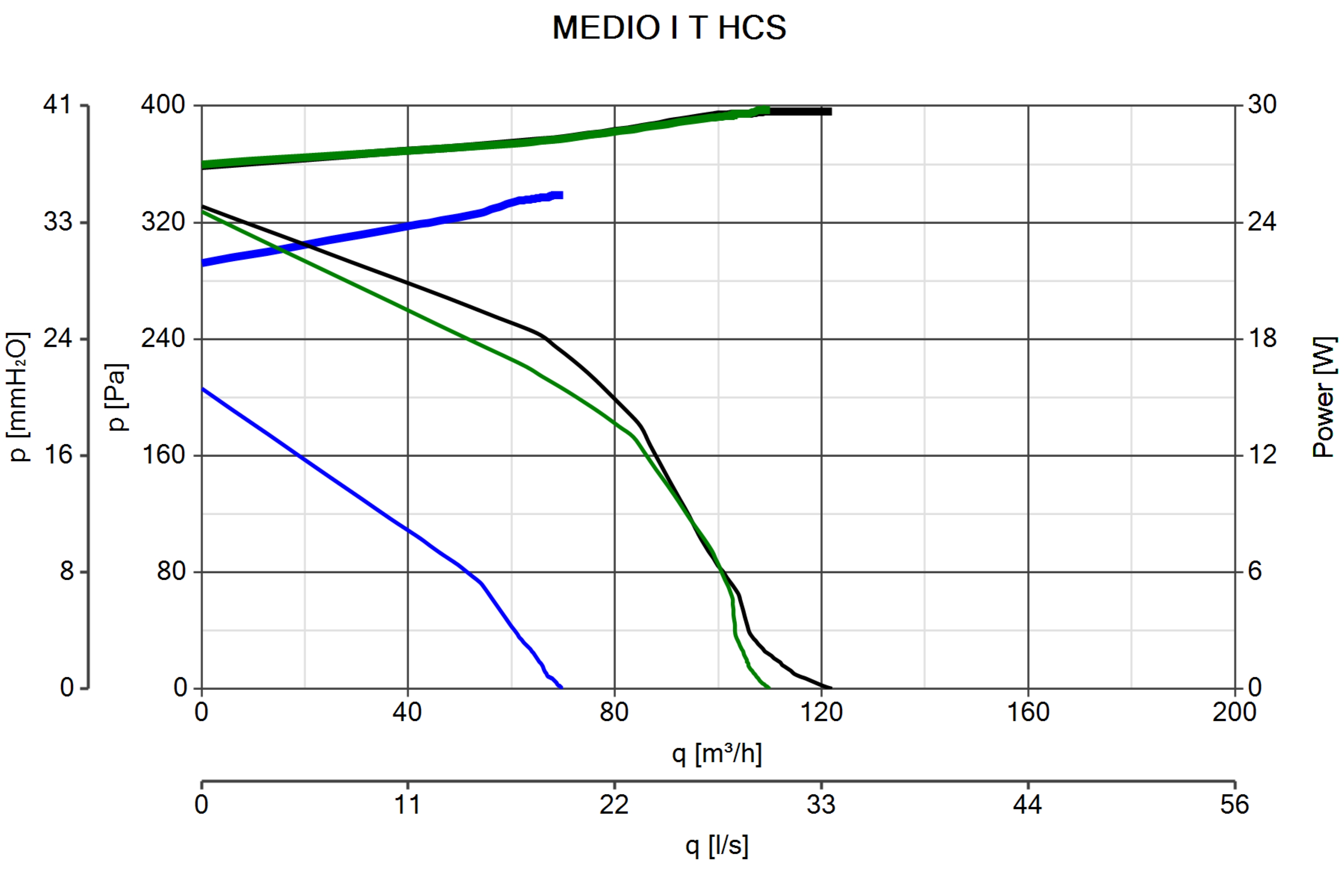

Curva_JPG_12066-Curve_per_Catalogo
