Descrizione

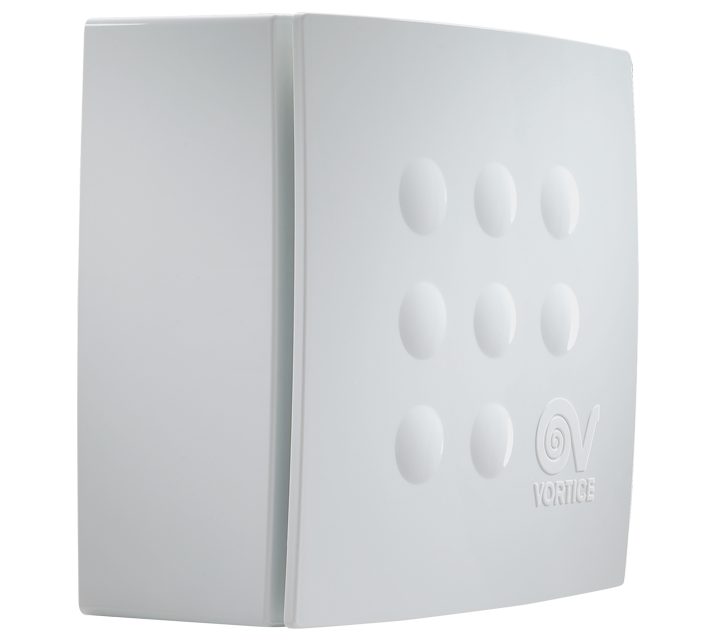

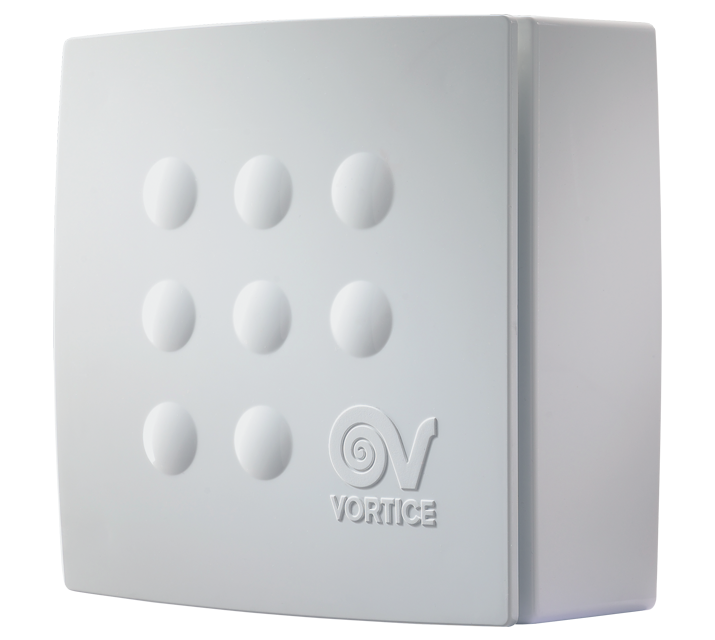

• Costruzione in resina plastica ABS bianca
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti.
• Diametro nominale 100 mm.
• Portata minima: 65 m3/h
Portata massima: 90 m3/h
• Controllabile in velocità mediante regolatore Vortice.
Leggi tutta la descrizioneRichiudi la descrizione

Certificazioni

  • CE CE
    Download
  • CCC CCC
  • EAC EAC
  • UKCA UKCA
  • CB TEST CERTIFICATE CB TEST CERTIFICATE
vort_quadro_ambiente02
vort_quadro_ambiente03
vort_quadro_ambiente01

Scheda Tecnica

  • Corrente max assorbita alla max vel. (A)
    0,13
  • Corrente max assorbita alla min vel. (A)
    0,10
  • Diametro Nominale Condotto (mm)
    100
  • Frequenza (Hz)
    50
  • Grado Protezione IP
    X4
  • Isolamento
    II° classe
  • Ø Scarico (mm)
    92,5/97
  • Peso (Kg)
    1,80
  • Potenza max assorbita alla max vel. (W)
    28
  • Potenza max assorbita alla min vel. (W)
    20
  • Temp. ambiente max funzionamento continuativo (°C)
    50
  • Tensione (V)
    220-240
  • Emissione sonora in campo libero [dB(A)] 3m
    32,3
  • Portata max alla max vel. (l/s)
    25
  • Portata max alla max vel. (m³/h)
    90
  • Portata max alla min vel. (l/s)
    18
  • Portata max alla min vel. (m³/h)
    65
  • Pressione max alla max vel. (mmH2O)
    22
  • Pressione max alla max vel. (Pa)
    216
  • Pressione max alla min vel. (mmH2O)
    16
  • Pressione max alla min vel. (Pa)
    157
  • Pressione sonora Lp [dB (A)] 3m - max vel
    39,2
  • Pressione sonora Lp [dB (A)] 3m - min vel
    32,3
  • RPM max
    1600
  • RPM min
    1180
  • Nome o denominazione commerciale del fabbricante
    Vortice
  • Classe consumo specifico di energia per clima temperato
    NA
  • Consumo specifico di energia SEC (clima temperato) [kWh/m2a]
    0,0
  • Consumo specifico di energia SEC (clima freddo) [kWh/m2a]
    -13,3
  • Consumo specifico di energia SEC (clima caldo) [kWh/m2a]
    7,7
  • Tipologia dichiarata dell'unità di ventilazione
    UVR-U: unidirezionale
  • Tipo azionamento
    NA
  • Tipo Scambiatore di calore HRS
    assente
  • Efficienza termica del recupero di calore alla portata di riferimento HRS [%]
    NA
  • Portata massima [m3/h]
    92
  • Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]
    28,1
  • Livello di potenza sonora LWA [dB(A)]
    60
  • Portata di riferimento [m3/s]
    0,0179
  • Differenza di pressione di riferimento [Pa]
    96
  • SPI [W/(m3/h)]
    0,40683
  • Fattore di controllo CTRL
    1
  • Tipologia di controllo
    manuale
  • Percentuale massima di trafilamento interno [%]
    NA
  • Percentuale massima di trafilamento esterno [%]
    NA
  • Tasso di miscela
    NA
  • Posizione e descrizione segnale visivo filtri
    NA
  • Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa
    NA
  • Tenuta all'aria interna/esterna [m3/h]
    NA
  • AEC Consumo annuo di elettricità [kWh di elettricità /a]
    561
  • AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    1397
  • AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    2732
  • AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]
    632
  • Dimensione A (mm)
    239
  • Dimensione B (mm)
    195
  • Dimensione C (mm)
    197
  • Dimensione D (mm)
    85
  • Dimensione E (mm)
    74
  • Dimensione F (mm)
    64
  • Dimensione G (mm)
    60
  • Dimensione H (mm)
    97
  • Dimensione I (mm)
    100
  • Dimensione L (mm)
    20
  • Dimensione T (mm)
    117
quota

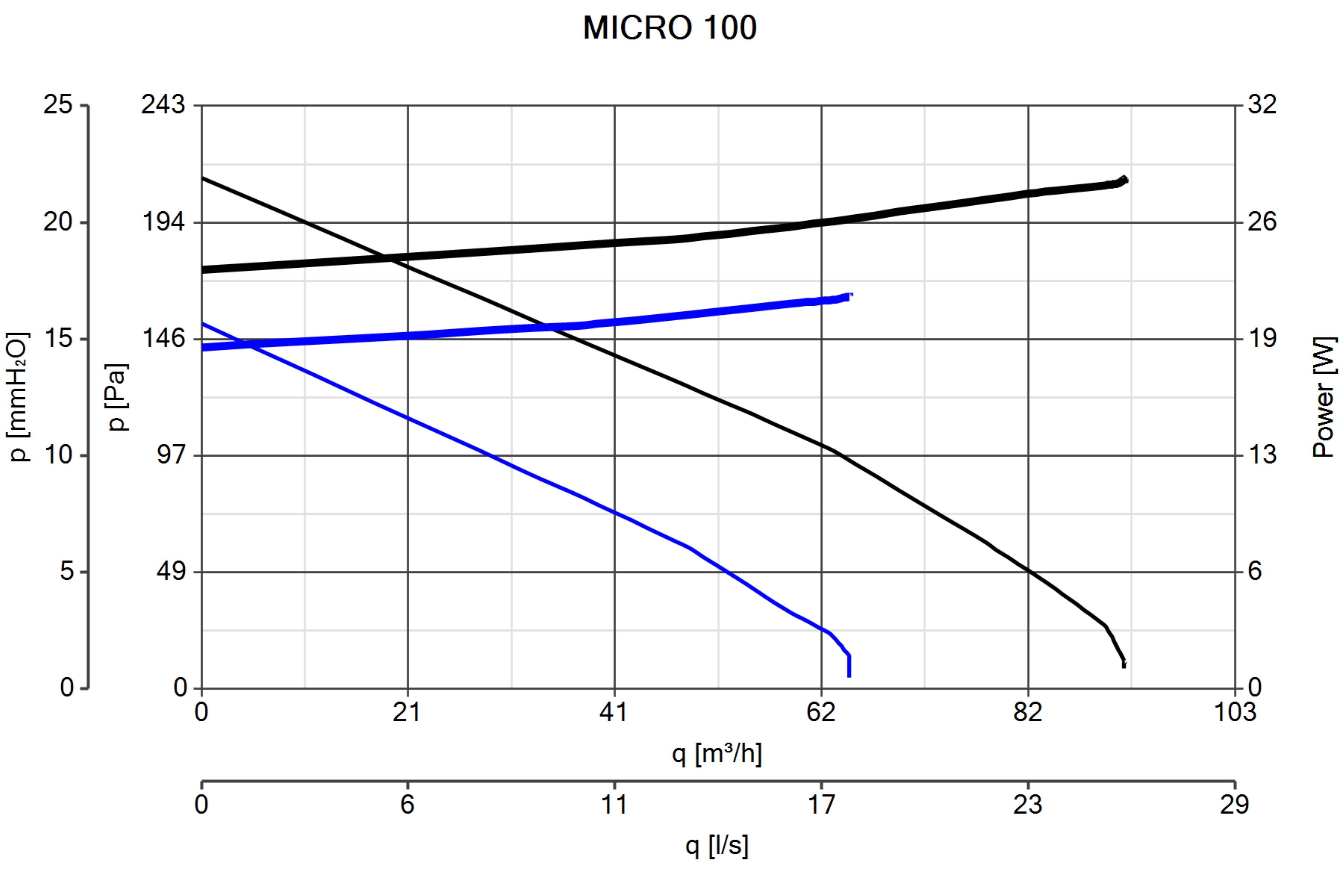

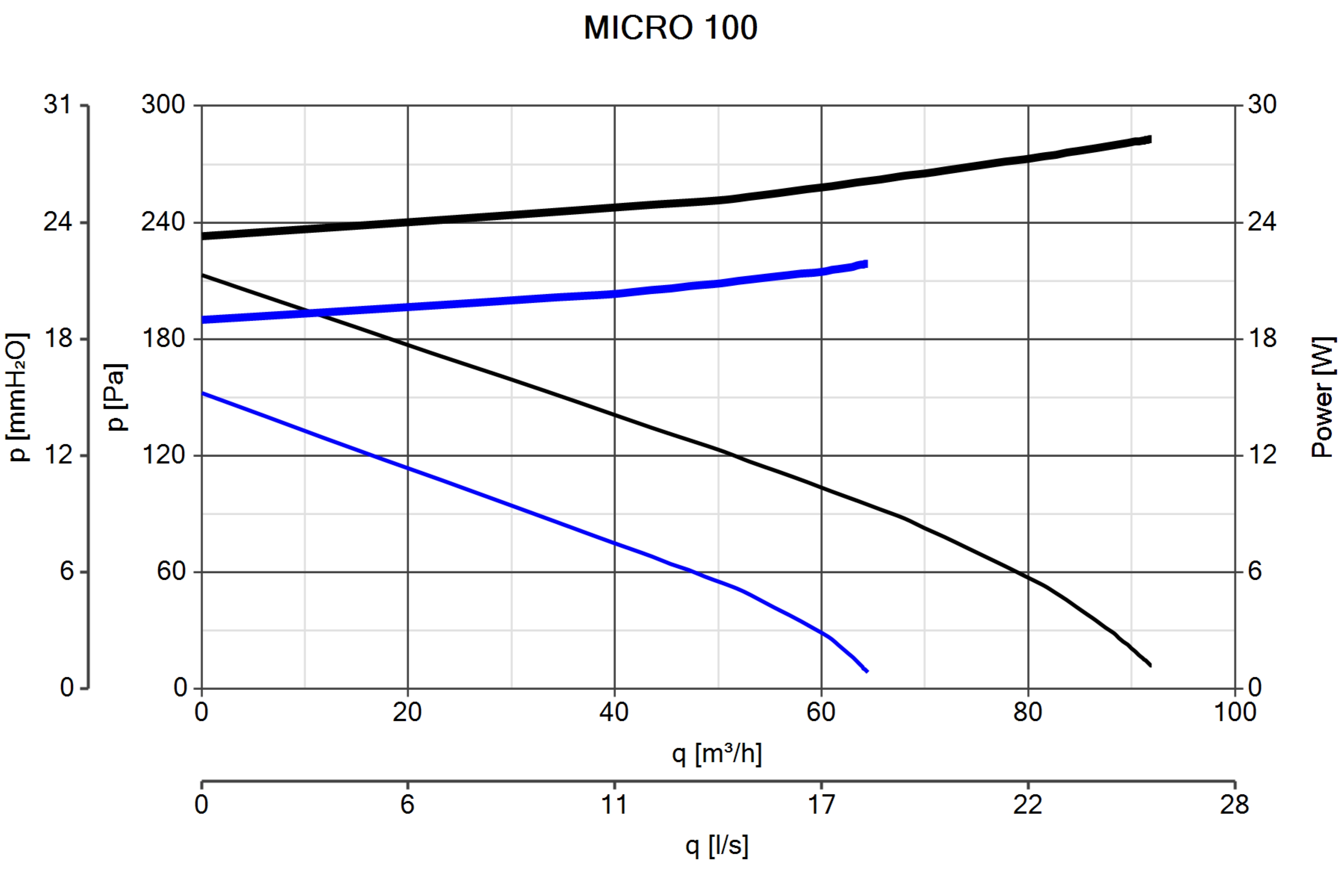

Curva_JPG_11936-Curve_per_Catalogo
