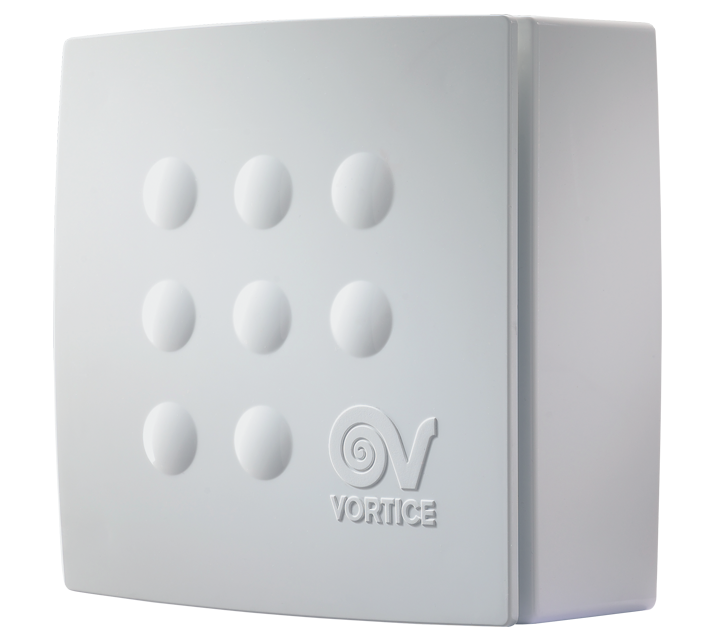

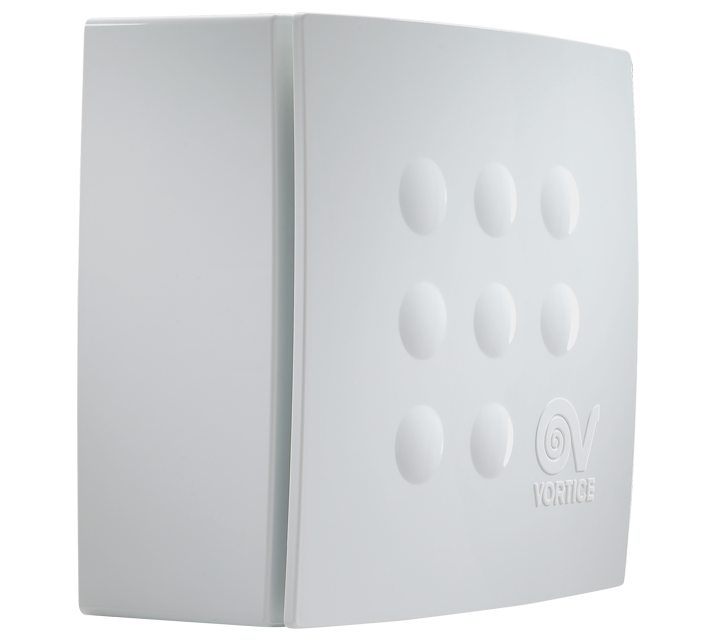

Descrizione
• Costruzione in resina plastica ABS bianca
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti.
• Diametro nominale 100 mm.
• Controllabile in velocità mediante regolatore Vortice.
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti.
• Diametro nominale 100 mm.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
Download
CE
-
CCC
-
EAC
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)0,18
-
Corrente max assorbita alla min vel. (A)0,14
-
Diametro Nominale Condotto (mm)100
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoII° classe
-
Ø Scarico (mm)97
-
Peso (Kg)2,5
-
Potenza max assorbita alla max vel. (W)29
-
Potenza max assorbita alla min vel. (W)25
-
Temp. ambiente max funzionamento continuativo (°C)50
-
Tensione (V)220-240
-
Emissione sonora in campo libero [dB(A)] 3m36,7
-

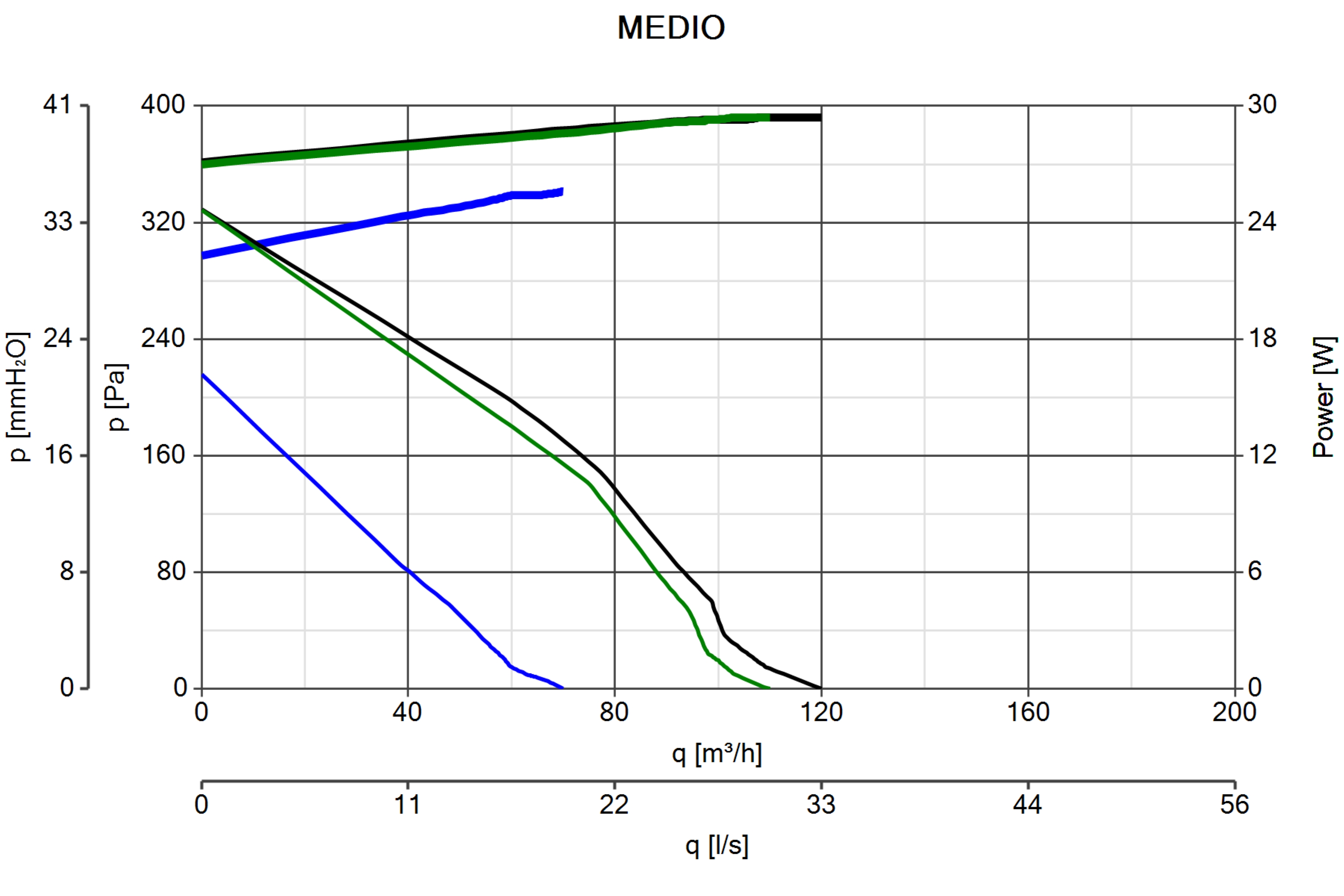

Portata max alla max vel. (l/s)33
-
Portata max alla max vel. (m³/h)120
-
Portata max alla min vel. (l/s)19
-
Portata max alla min vel. (m³/h)70
-
Pressione max alla max vel. (mmH2O)34
-
Pressione max alla max vel. (Pa)329
-
Pressione max alla min vel. (mmH2O)22
-
Pressione max alla min vel. (Pa)216
-
Pressione sonora Lp [dB (A)] 3m - max vel43,4
-
Pressione sonora Lp [dB (A)] 3m - min vel36,7
-
RPM max1890
-
RPM min1150
-
Nome o denominazione commerciale del fabbricanteVortice
-
Classe consumo specifico di energia per clima temperatoNA
-
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
-
Tipo azionamentovelocità multiple: VM
-
Tipo Scambiatore di calore HRSassente
-
Fattore di controllo CTRL1
-
Tipologia di controllomanuale
-
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]0
-
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-14
-
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]7
-
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
-
Portata massima [m3/h]103
-
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]29,4
-
Livello di potenza sonora LWA [dB(A)]64
-
Portata di riferimento [m3/s]0,0286
-
Differenza di pressione di riferimento [Pa]141
-
SPI [W/(m3/h)]0,398
-
Percentuale massima di trafilamento interno [%]NA
-
Percentuale massima di trafilamento esterno [%]NA
-
Tasso di miscelaNA
-
Posizione e descrizione segnale visivo filtriNA
-
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 Pa0,10
-
Tenuta all'aria interna/esterna [m3/h]NA
-
AEC Consumo annuo di elettricità [kWh di elettricità /a]549
-
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1397
-
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
-
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
-
Dimensione A (mm)261
-
Dimensione B (mm)212
-
Dimensione C (mm)215
-
Dimensione D (mm)95
-
Dimensione E (mm)82
-
Dimensione F (mm)75
-
Dimensione G (mm)69
-
Dimensione H (mm)119
-
Dimensione I (mm)110
-
Dimensione L (mm)20
-
Dimensione T (mm)138
