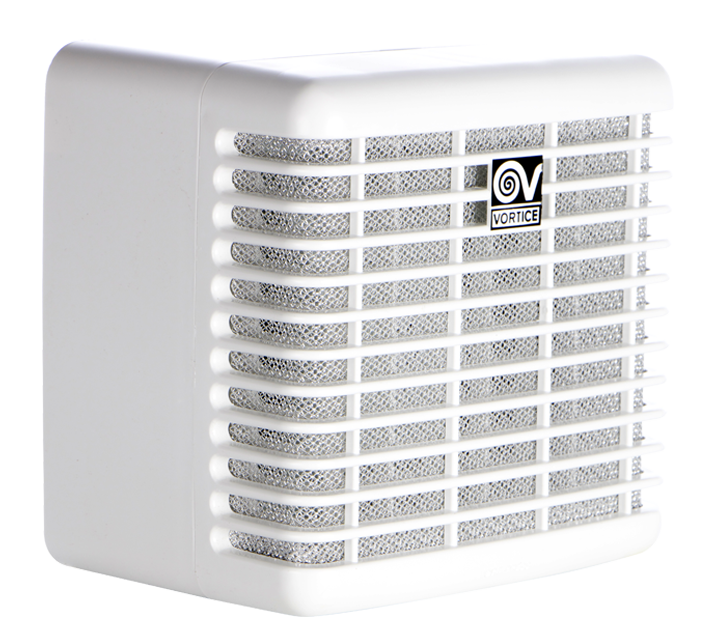

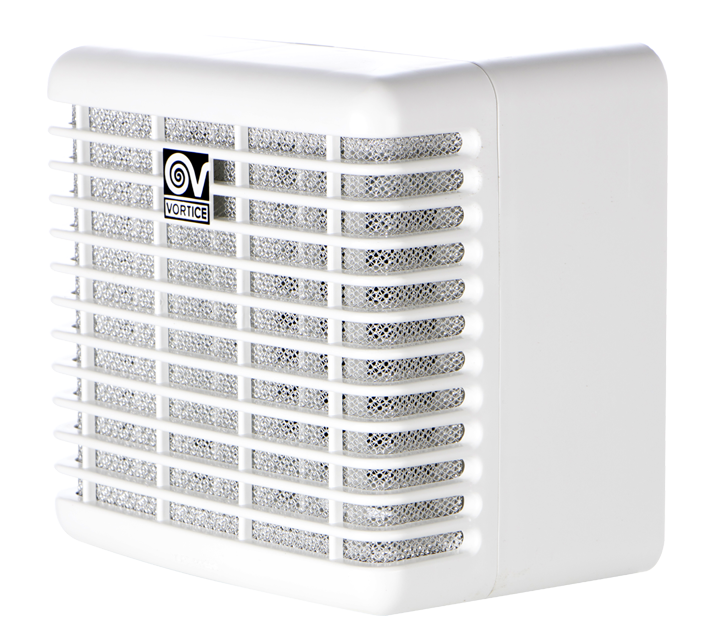

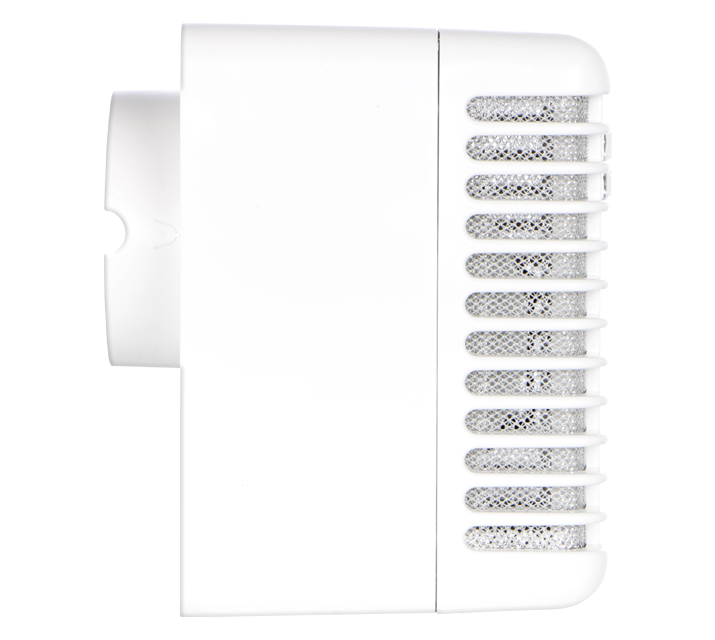

Descrizione
• Costruzione in resina plastica resistente all’invecchiamento riconducibile all’esposizione al sole (“UV resistant”).
• Diametro nominale 100 mm.
• Motore a commutazione elettronica (EC) ad alta efficienza, abbinato ad una girante centrifuga, che garantisce un’ampia gamma di regolazioni ed una significativa riduzione del consumo, a parità di prestazione erogata.
• Doppio involucro motore-ventola, supporti anti vibrazioni e chiusura di non ritorno per assicurare un funzionamento estremamente silenzioso.
• Filtro metallico asportabile e lavabile (anche in lavastoviglie).
• Chiusura con membrana siliconica per evitare rientri dell'aria ad apparecchio spento.
• Bocca di mandata verticale con boccaglio in dotazione, orientabile in posizione orizzontale con apposito deviatore.

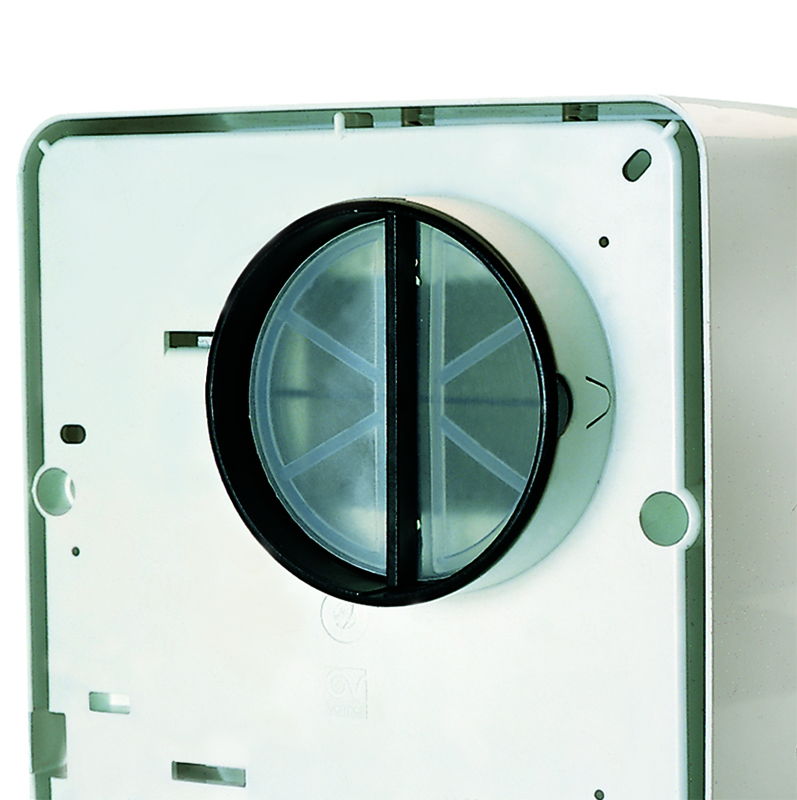

• Bocca di mandata completa e dotata di valvola anti-ritorno.
• Dispositivo di segnalazione filtro saturo.
• Controllabile in velocità mediante regolatore Vortice.
• Diametro nominale 100 mm.
• Motore a commutazione elettronica (EC) ad alta efficienza, abbinato ad una girante centrifuga, che garantisce un’ampia gamma di regolazioni ed una significativa riduzione del consumo, a parità di prestazione erogata.
• Doppio involucro motore-ventola, supporti anti vibrazioni e chiusura di non ritorno per assicurare un funzionamento estremamente silenzioso.
• Filtro metallico asportabile e lavabile (anche in lavastoviglie).
• Chiusura con membrana siliconica per evitare rientri dell'aria ad apparecchio spento.
• Bocca di mandata verticale con boccaglio in dotazione, orientabile in posizione orizzontale con apposito deviatore.
• Bocca di mandata completa e dotata di valvola anti-ritorno.
• Dispositivo di segnalazione filtro saturo.
• Controllabile in velocità mediante regolatore Vortice.
Certificazioni
-
EAC
-
CB TEST CERTIFICATE
Scheda Tecnica
-
Corrente max assorbita alla max vel. (A)0,55
-
Corrente max assorbita alla min vel. (A)0,15
-
Diametro Nominale Condotto (mm)100
-
Frequenza (Hz)50
-
Grado Protezione IPX4
-
IsolamentoII° classe
-
Ø Scarico (mm)97
-
Peso (Kg)2,3
-
Potenza max assorbita alla max vel. (W)60
-
Potenza max assorbita alla min vel. (W)11
-
Temp. ambiente max funzionamento continuativo (°C)40
-
Tensione (V)220-240
-

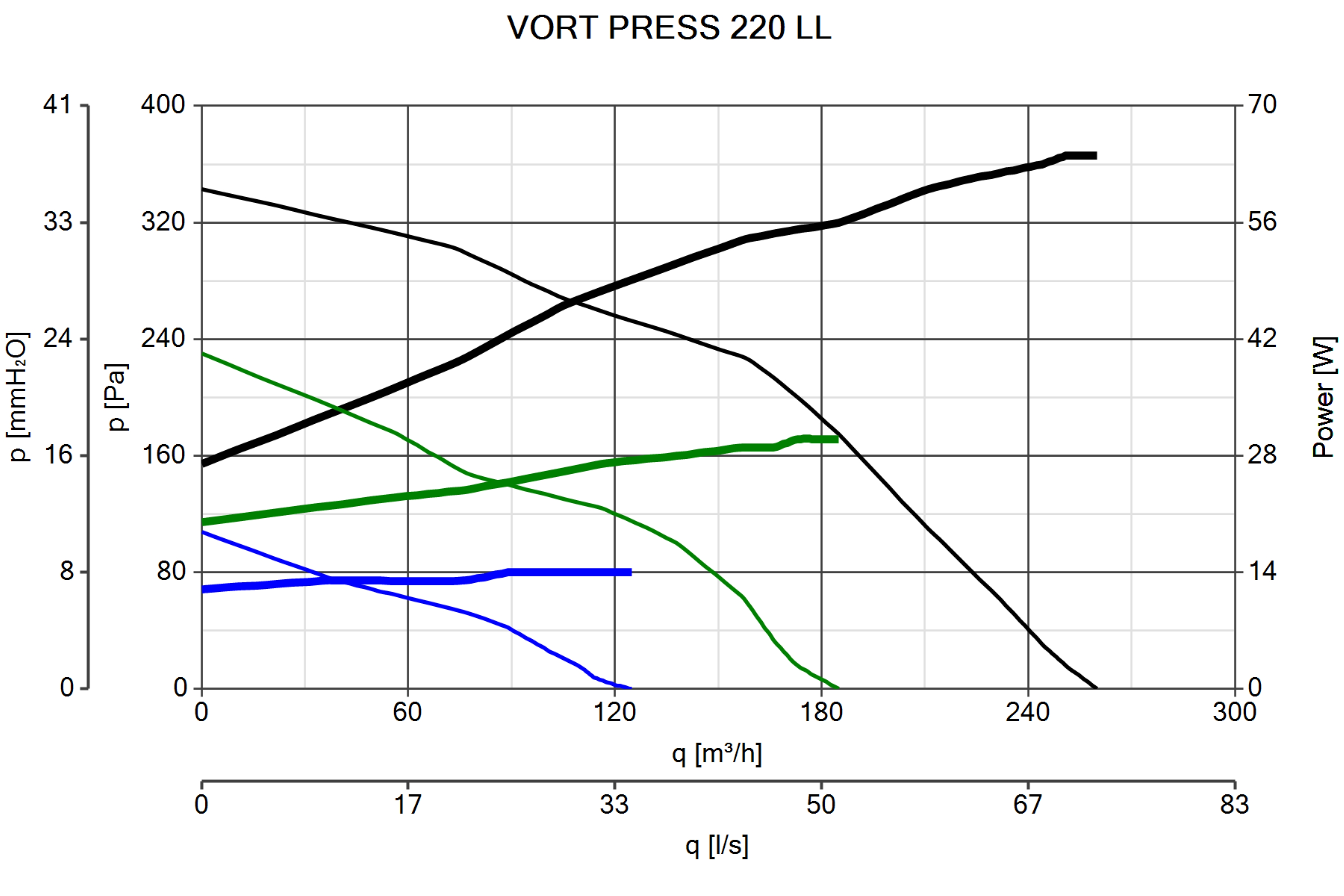

Portata max alla max vel. (l/s)72
-
Portata max alla max vel. (m³/h)260
-
Portata max alla min vel. (l/s)35
-
Portata max alla min vel. (m³/h)125
-
Pressione max alla max vel. (mmH2O)35
-
Pressione max alla max vel. (Pa)343
-
Pressione max alla min vel. (mmH2O)11
-
Pressione max alla min vel. (Pa)108
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m max vel.55
-
Pressione Sonora Lp in campo libero [dB(A)] 3 m min vel.43
-
RPM max2380
-
RPM min1200
-
Nome o denominazione commerciale del fabbricanteVortice
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Tipo azionamentoa velocità multiple: VM
-
Tipo scambiatore di calore HRSnessuno
-
Tipo scambiatore di calore HRSnessuno
-
Tipo azionamentoa velocità multiple: VM
-
Tipologia dichiarata dell'unità di ventilazioneUVNR-U
-
Nome o denominazione commerciale del fabbricanteVortice
-
SFPint [W/m3/s]606,75
-
SFPint [W/m3/s]606,75
-
Efficienza termica del recupero di calore [%]NA
-
Efficienza termica del recupero di calore [%]NA
-
Portata nominale [m3/s]0,0586
-
Portata nominale [m3/s]0,0586
-
Potenza elettrica assorbita effettiva [KW]0,06
-
Potenza elettrica assorbita effettiva [KW]0,06
-
Velocità frontale alla portata nominale [m/s]7,93134
-
Velocità frontale alla portata nominale [m/s]7,93134
-
Pressione esterna nominale (?ps, ext) [Pa]110
-
Pressione esterna nominale (?ps, ext) [Pa]110
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]160
-
Caduta di pressione interna dei componenti della ventilazione (?ps, int) [Pa]160
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Caduta di pressione interna dei componenti estranei alla ventilazione (?ps, add) [Pa]0
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]26,4
-
Efficienza statica nel punto nominale dell'unità di ventilazione (ηFAN) [%]26,4
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento interno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Percentuale massima di trafilamento esterno della cassa [%]NA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Prestazione energetica o classificazione energetica dei filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Descrizione del segnale visivo per i filtriNA
-
Potenza sonora LWA sulla cassa [dB(A)]76
-
Potenza sonora LWA sulla cassa [dB(A)]76
-
Dimensione A (mm)280
-
Dimensione B (mm)140
-
Dimensione C (mm)28
-
Dimensione D (mm)Ø 97
-
Dimensione E (mm)70
